申请日2021.08.20
公开（公告）日2021.10.15
IPC分类号C02F9/04; C02F1/76
摘要
本发明涉及生活污水技术领域，尤其为一种农村生活污水治理净化装置及使用方法，包括沉淀桶，所述沉淀桶表面的左侧连通有通水管。本发明通过鹅卵石层、粗砂层和细沙层的配合使用，达到利用天然过滤材料对生活污水进行过滤，从而节约了净化成本的作用，通过沉淀桶、排泥管、支撑板、第一齿轮、电机、传动杆、连接板、固定板、方板、活动块、搅拌杆、第二齿轮和搅拌叶的配合使用，起到了对农村生活污水进行净化的作用，便于后期二次使用和提高了水的质量，达到了节约环保的目的，且便于使用者进行操作，使得该农村生活污水治理净化装置及使用方法具备成本低、操作简单和节约环保的优点。
权利要求书
1.一种农村生活污水治理净化装置，包括沉淀桶(1)，其特征在于：所述沉淀桶(1)表面的左侧连通有通水管(2)，所述沉淀桶(1)的底部连通有排泥管(3)，所述沉淀桶(1)的右侧设置有过滤箱(4)，所述过滤箱(4)的顶部设置有箱盖(5)，所述箱盖(5)顶部的左侧固定连接有水泵一(6)，所述水泵一(6)的进水管和出水管分别连通有连接管一(7)和连接管二(8)，所述连接管一(7)的左端通过三通阀连通有两个吸水管，且吸水管的左端与沉淀桶(1)相连通，吸水管内腔的左侧固定连接有筛网，所述连接管二(8)远离水泵一(6)的一端贯穿至过滤箱(4)的内腔，所述过滤箱(4)的内腔从上到下依次填充有鹅卵石层(9)、粗砂层(10)和细沙层(11)，所述细沙层(11)的底部设置有挡板(12)，所述挡板(12)的两侧均与过滤箱(4)固定连接，所述挡板(12)的顶部开设有若干等间距分布的通孔(13)，所述过滤箱(4)的右侧设置有消毒箱(14)，所述过滤箱(4)的前侧设置有水泵二(15)，所述水泵二(15)的进水管和出水管分别连通有导水管一(16)和导水管二(17)，所述导水管一(16)远离水泵二(15)的一端与过滤箱(4)相连通，所述导水管二(17)远离水泵二(15)的一端与消毒箱(14)相连通，所述消毒箱(14)正表面顶部的右侧固定连接有存放箱(18)，所述存放箱(18)的顶部设置有封板(19)，所述消毒箱(14)顶部的后侧固定连接有支撑板(20)，所述支撑板(20)底部的前侧固定连接有第一齿轮(21)，所述支撑板(20)顶部的前侧固定连接有外壳(22)，所述外壳(22)的内腔固定连接有电机(23)，所述电机(23)的输出轴固定连接有传动杆(24)，所述传动杆(24)的底端贯穿至第一齿轮(21)的底部，所述传动杆(24)表面的底部固定连接有连接板(25)，所述消毒箱(14)内腔两侧的顶部均固定连接有固定板(26)，两个固定板(26)相对的一侧固定连接有方板(27)，所述方板(27)的内腔活动连接有活动块(28)，所述活动块(28)的顶部贯穿设置有搅拌杆(29)，所述搅拌杆(29)的顶端贯穿至连接板(25)的顶部并固定连接有第二齿轮(30)，所述第二齿轮(30)与第一齿轮(21)相啮合，所述搅拌杆(29)的底端贯穿至方板(27)的底部，所述搅拌杆(29)表面的底部固定连接有若干等间距分布的搅拌叶(31)。
2.根据权利要求1所述的一种农村生活污水治理净化装置，其特征在于：所述沉淀桶(1)表面的底部套接有固定座(32)，所述固定座(32)的底部与过滤箱(4)的底部位于同一轴线上。
3.根据权利要求1所述的一种农村生活污水治理净化装置，其特征在于：所述排泥管(3)的表面设置有控制阀(33)。
4.根据权利要求1所述的一种农村生活污水治理净化装置，其特征在于：所述箱盖(5)顶部的四角均贯穿设置有螺栓(34)，所述过滤箱(4)和箱盖(5)通过螺栓(34)固定连接。
5.根据权利要求1所述的一种农村生活污水治理净化装置，其特征在于：所述消毒箱(14)右侧的底部连通有排水管(35)，所述排水管(35)的表面设置有阀门(36)。
6.根据权利要求1所述的一种农村生活污水治理净化装置，其特征在于：所述过滤箱(4)内腔的底部固定连接有导向板(37)，所述导向板(37)的一侧设置有斜面。
7.根据权利要求1所述的一种农村生活污水治理净化装置，其特征在于：所述外壳(22)的顶部开设有若干等间距分布的散热孔(38)，所述散热孔(38)的形状为圆形。
8.根据权利要求1所述的一种农村生活污水治理净化装置，其特征在于：所述存放箱(18)顶部的前侧和后侧均开设有限位槽(39)，所述限位槽(39)的内腔滑动连接有限位块(40)，所述限位块(40)的顶部贯穿至限位槽(39)的外侧并与封板(19)固定连接。
9.根据权利要求1所述的一种农村生活污水治理净化装置，其特征在于：所述支撑板(20)的形状为L形。
10.根据权利要求1-9所述的一种农村生活污水治理净化装置，其特征在于：还包含一种使用方法：
步骤一：使用者通过通水管(2)将农村生活污水输送到沉淀桶(1)的内腔中，由于农村生活污水存有大量的泥沙，通过沉淀桶(1)将农村生活污水中含有的泥沙沉淀在沉淀桶(1)内腔的底部，实现对农村生活污水存有的泥沙进行沉淀的作用；
步骤二：启动水泵一(6)，由于吸水管内腔的左侧固定连接有网筛，连接管一(7)的左端通过三通阀连接的两个吸水管将经过网筛过滤后的污水输送至过滤箱(4)的内腔中，通过两个吸水管位置的设置，起到了对沉淀箱内腔底部经过沉淀的污水进行输出的作用，接着通过鹅卵石层(9)、粗砂层(10)和细沙层(11)对农村生活污水进行过滤，鹅卵石层(9)、粗砂层(10)和细沙层(11)作为天然的过滤材料，可有效的对农村生活污水中附有的杂质和有害物质进行过滤，达到净化效果好的目的，从而节约了净化成本，接着经过过滤的农村生活污水落在过滤箱(4)内腔的底部；
步骤三：接着启动水泵二(15)，水泵二(15)通过导水管一(16)和导水管二(17)的配合使用将经过过滤的农村生活污水输送到消毒箱(14)的内腔，通过存放箱(18)的设置，起到了对次氯酸钠的进行存放的作用，接着向消毒箱(14)的内腔中投放次氯酸钠，次氯酸钠作为消毒剂，可有效的对污水进行消毒；

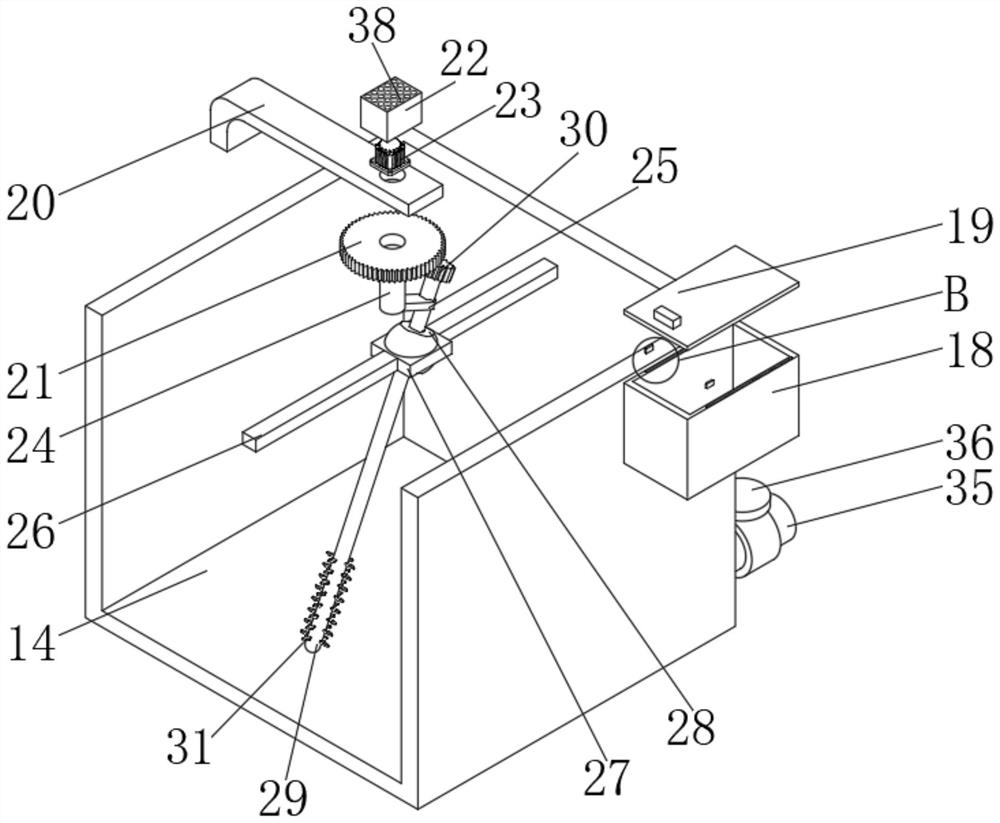

步骤四：启动电机(23)，电机(23)带动传动杆(24)转动，传动杆(24)带动连接板(25)转动，连接板(25)通过搅拌杆(29)的传动带动第二齿轮(30)围绕着第一齿轮(21)转动，由于第一齿轮(21)和第二齿轮(30)相啮合，所以在第二齿轮(30)围绕着搅拌杆(29)转动的同时，第二齿轮(30)会自转，第二齿轮(30)带动搅拌杆(29)转动，此时搅拌杆(29)带动活动块(28)在方板(27)的内腔中活动，接着搅拌杆(29)带动搅拌叶(31)转动，即可将次氯酸钠和农村生活污水混合的更加均匀；
步骤五：消毒完成后的生活污水通过排水管(35)进行排出，起到了经处理后的污水不但可直接排放到河流中，且不会对环境造成破坏，还可对生活污水进行二次利用，达到了节约环保的目的，并且该过程操作简单。
说明书
一种农村生活污水治理净化装置及使用方法
技术领域
本发明涉及生活污水技术领域，具体为一种农村生活污水治理净化装置及使用方法。
背景技术
近几年来，由于农村节约水资源意识较为薄弱和农村建设不完善，村民将生活污水不经处理直接排放，浪费了大量的水资源，且生活污水中含有的有机物极不稳定，容易使得细菌和病原体大量繁殖，可导致传染病蔓延流行，为解决上述问题，一种农村生活污水治理净化装置及使用方法，亟待开发。
发明内容
本发明的目的在于提供一种农村生活污水治理净化装置及使用方法，具备成本低、操作简单和节约环保的优点，解决了近几年来，由于农村节约水资源意识较为薄弱和农村建设不完善，村民将生活污水不经处理直接排放，浪费了大量的水资源，且生活污水中含有的有机物极不稳定，容易使得细菌和病原体大量繁殖，可导致传染病蔓延流行的问题。
为实现上述目的，本发明提供如下技术方案：一种农村生活污水治理净化装置，包括沉淀桶，所述沉淀桶表面的左侧连通有通水管，所述沉淀桶的底部连通有排泥管，所述沉淀桶的右侧设置有过滤箱，所述过滤箱的顶部设置有箱盖，所述箱盖顶部的左侧固定连接有水泵一，所述水泵一的进水管和出水管分别连通有连接管一和连接管二，所述连接管一的左端通过三通阀连通有两个吸水管，且吸水管的左端与沉淀桶相连通，吸水管内腔的左侧固定连接有筛网，所述连接管二远离水泵一的一端贯穿至过滤箱的内腔，所述过滤箱的内腔从上到下依次填充有鹅卵石层、粗砂层和细沙层，所述细沙层的底部设置有挡板，所述挡板的两侧均与过滤箱固定连接，所述挡板的顶部开设有若干等间距分布的通孔，所述过滤箱的右侧设置有消毒箱，所述过滤箱的前侧设置有水泵二，所述水泵二的进水管和出水管分别连通有导水管一和导水管二，所述导水管一远离水泵二的一端与过滤箱相连通，所述导水管二远离水泵二的一端与消毒箱相连通，所述消毒箱正表面顶部的右侧固定连接有存放箱，所述存放箱的顶部设置有封板，所述消毒箱顶部的后侧固定连接有支撑板，所述支撑板底部的前侧固定连接有第一齿轮，所述支撑板顶部的前侧固定连接有外壳，所述外壳的内腔固定连接有电机，所述电机的输出轴固定连接有传动杆，所述传动杆的底端贯穿至第一齿轮的底部，所述传动杆表面的底部固定连接有连接板，所述消毒箱内腔两侧的顶部均固定连接有固定板，两个固定板相对的一侧固定连接有方板，所述方板的内腔活动连接有活动块，所述活动块的顶部贯穿设置有搅拌杆，所述搅拌杆的顶端贯穿至连接板的顶部并固定连接有第二齿轮，所述第二齿轮与第一齿轮相啮合，所述搅拌杆的底端贯穿至方板的底部，所述搅拌杆表面的底部固定连接有若干等间距分布的搅拌叶。
优选的，所述沉淀桶表面的底部套接有固定座，所述固定座的底部与过滤箱的底部位于同一轴线上。
优选的，所述排泥管的表面设置有控制阀。
优选的，所述箱盖顶部的四角均贯穿设置有螺栓，所述过滤箱和箱盖通过螺栓固定连接。
优选的，所述消毒箱右侧的底部连通有排水管，所述排水管的表面设置有阀门。
优选的，所述过滤箱内腔的底部固定连接有导向板，所述导向板的一侧设置有斜面。
优选的，所述外壳的顶部开设有若干等间距分布的散热孔，所述散热孔的形状为圆形。
优选的，所述存放箱顶部的前侧和后侧均开设有限位槽，所述限位槽的内腔滑动连接有限位块，所述限位块的顶部贯穿至限位槽的外侧并与封板固定连接。
优选的，所述支撑板的形状为L形。
优选的，该农村生活污水治理净化装置，还包含一种使用方法：
步骤一：使用者通过通水管将农村生活污水输送到沉淀桶的内腔中，由于农村生活污水存有大量的泥沙，通过沉淀桶将农村生活污水中含有的泥沙沉淀在沉淀桶内腔的底部，实现对农村生活污水存有的泥沙进行沉淀的作用。
步骤二：启动水泵一，由于吸水管内腔的左侧固定连接有网筛，连接管一的左端通过三通阀连接的两个吸水管将经过网筛过滤后的污水输送至过滤箱的内腔中，通过两个吸水管位置的设置，起到了对沉淀箱内腔底部经过沉淀的污水进行输出的作用，接着通过鹅卵石层、粗砂层和细沙层对农村生活污水进行过滤，鹅卵石层、粗砂层和细沙层作为天然的过滤材料，可有效的对农村生活污水中附有的杂质和有害物质进行过滤，达到净化效果好的目的，从而节约了净化成本，接着经过过滤的农村生活污水落在过滤箱内腔的底部。
步骤三：接着启动水泵二，水泵二通过导水管一和导水管二的配合使用将经过过滤的农村生活污水输送到消毒箱的内腔，通过存放箱的设置，起到了对次氯酸钠的进行存放的作用，接着向消毒箱的内腔中投放次氯酸钠，次氯酸钠作为消毒剂，可有效的对污水进行消毒。
步骤四：启动电机，电机带动传动杆转动，传动杆带动连接板转动，连接板通过搅拌杆的传动带动第二齿轮围绕着第一齿轮转动，由于第一齿轮和第二齿轮相啮合，所以在第二齿轮围绕着搅拌杆转动的同时，第二齿轮会自转，第二齿轮带动搅拌杆转动，此时搅拌杆带动活动块在方板的内腔中活动，接着搅拌杆带动搅拌叶转动，即可将次氯酸钠和农村生活污水混合的更加均匀。
步骤五：消毒完成后的生活污水通过排水管进行排出，起到了经处理后的污水不但可直接排放到河流中，且不会对环境造成破坏，还可对生活污水进行二次利用，达到了节约环保的目的，并且该过程操作简单。
与现有技术相比，本发明的有益效果如下：
1、本发明通过鹅卵石层、粗砂层和细沙层的配合使用，达到利用天然过滤材料对生活污水进行过滤，从而节约了净化成本的作用，通过沉淀桶、排泥管、支撑板、第一齿轮、电机、传动杆、连接板、固定板、方板、活动块、搅拌杆、第二齿轮和搅拌叶的配合使用，起到了对农村生活污水进行净化的作用，便于后期二次使用和提高了水的质量，达到了节约环保的目的，且便于使用者进行操作，使得该农村生活污水治理净化装置及使用方法具备成本低、操作简单和节约环保的优点，在实际的使用过程中，该净化装置操作简单，利用天然的过滤材料，从而降低了净化成本，可有效的将生活污水中含有的有害物质进行处理，提高污水的质量，净化后的水不但可排放到河流中，且不会对环境造成破坏，还可对生活污水进行二次利用，达到了节约环保的目的，解决了近几年来，由于农村节约水资源意识较为薄弱和农村建设不完善，村民将生活污水不经处理直接排放，浪费了大量的水资源，且生活污水中含有的有机物极不稳定，容易使得细菌和病原体大量繁殖，可导致传染病蔓延流行的问题。
2、本发明通过固定座的设置，起到了对沉淀桶进行支撑和固定的作用，从而提高了沉淀桶的稳定性，通过控制阀的设置，达到了当沉淀桶内腔的底部存有大量泥沙时，可通过控制控制阀的启闭，对泥沙进行处理的目的，通过螺栓的设置，起到了对过滤箱和箱盖进行拆卸的作用，达到方便了后期对鹅卵石层、粗砂层和细沙层进行更换的目的，通过排水管和阀门的配合使用，起到了对消毒完成后的农村生活污水排出进行控制的作用，从而提高布局的合理性，通过导向板的设置，起到了对过滤后的农村生活污水进行导向的作用，使得农村污水集中在过滤箱内腔的右侧，达到便于对农村生活污水进行输送的目的，通过散热孔的设置，起到了对外壳的内腔进行散热的作用，从而延长了电机的使用寿命，通过限位槽和限位块的配合使用，起到了对封板进行限位和导向的作用，达到防止封板在移动时发生偏移的目的。
（发明人：田威;周松涛;丁胤;谭国梁;吴润玺;马建国）
