申请日2021.09.10
公开（公告）日2021.10.15
IPC分类号C02F9/10; C02F1/36; C02F101/30
摘要

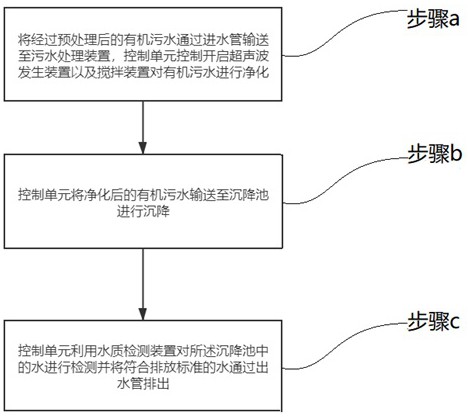

本发明涉及一种有机污水处理设备及方法，包括，步骤a，将经过预处理后的有机污水通过进水管输送至污水处理装置，控制单元控制开启超声波发生装置以及搅拌装置对有机污水进行净化；步骤b，所述控制单元将净化后的有机污水输送至沉降池进行沉降；步骤c，所述控制单元利用水质检测装置对所述沉降池中的水进行检测并将符合排放标准的水通过出水管排出，一种有机污水处理设备，包括，污水处理装置、沉降池以及控制单元，通过本发明，可以智能的控制有机污水处理过程，提高了有机污水的处理速度以及有机污水的处理效率。
权利要求书
1.一种有机污水处理方法，其特征在于，包括，
步骤a，将经过预处理后的有机污水通过进水管输送至污水处理装置，控制单元控制搅拌装置启动并在搅拌装置搅拌有机污水时控制超声波发生装置开启以对有机污水进行净化；
步骤b，当所述控制单元判定有机污水净化完成时，控制单元将净化后的有机污水输送至沉降池进行沉降；
步骤c，所述控制单元控制水质检测装置检测所述沉降池中的净化后的有机污水并在控制单元判定净化后的有机污水符合排放标准时通过出水管排出；
所述控制单元预设有有机污水净化温度阈值T0，在所述步骤a中，当所述控制单元控制所述搅拌装置和所述超声波发生装置对有机污水进行净化时，所述控制单元向冷却管中通入冷却水、在添加冷却水的过程中控制温度传感器实时检测有机污水的实际温度T并根据温度T判定是否调节冷却水的流动速率；
当所述控制单元判定有机污水处理温度符合标准时，所述控制单元控制pH传感器实时检测的有机污水实际pH值、将pH值与预设标准有机污水pH值进行比对并根据比对结果判定是否调节超声波频率；
在进行有机污水处理时，所述控制单元将液位传感器检测到的实际有机污水液位高度F与预设标准有机污水液位高度进行比对并根据比对结果判定是否启动搅拌装置和调节超声波强度。
2.根据权利要求1所述的有机污水处理方法，其特征在于，在所述步骤a中，当所述控制单元控制所述超声波发生装置对有机污水进行净化时，所述控制单元将超声波发生装置发生的超声波频率设为V0并将超声波发生装置发生的超声波强度设为W0，当超声波发生装置对有机污水进行净化时，所述温度传感器检测有机污水的实际温度T并在检测完成后将T发送至控制单元，控制单元将实际有机污水温度T与有机污水净化温度阈值T0进行比对并根据比对结果对冷却管内的冷却水的速率进行调节；
所述控制单元预设有有机污水净化温度阈值T0，当所述搅拌装置和超声波发生装置对有机污水进行净化时，所述控制单元以Y0的冷却水流动速率对所述污水处理装置进行冷却；
当T≤T0时，所述控制单元判定有机污水的净化温度符合标准并不对冷却水流动速率进行调节；
当T＞T0时，所述控制单元判定有机污水温度不符合标准并针对冷却水流动速率进行调节，所述控制单元将调节后的冷却水流动速率记为Ya，设定Ya=Y0×（1+（（T-T0）/T0））。
3.根据权利要求2所述的有机污水处理方法，其特征在于，所述控制单元预设有最大冷却水流动速率Ymax，当所述控制单元需将冷却水流动速率调节至Ya时，控制单元将实际冷却水流动速率Ya与最大冷却水流动速率Ymax进行比对；
若Ya≤Ymax，所述控制单元判定冷却水流动速率属于标准范围，所述控制单元以冷却水流动速率Ya对所述污水处理装置进行冷却；
若Ya＞Ymax，所述控制单元判定冷却水流动速率超出标准范围，所述控制单元冷却水流动速率Ymax对所述污水处理装置进行冷却并根据Ya与Ymax之间的差值对所述超声波发生装置发生的超声波频率进行调节。
4.根据权利要求3所述的有机污水处理方法，其特征在于，在所述步骤a中，所述控制单元预设有搅拌速度最大值Qmax，所述控制单元将实际搅拌速度Qa与搅拌速度最大值Qmax进行比对；
当Qa≤Qmax时，所述控制单元判定搅拌速度符合标准，所述控制单元以搅拌速度Qa对有机污水进行搅拌；
当Qa＞Qmax时，所述控制单元判定搅拌速度不符合标准，所述控制单元以搅拌速度Qmax对有机污水进行搅拌。
5.根据权利要求4所述的有机污水处理方法，其特征在于，当所述控制单元判定冷却水流动速率超出标准范围时，所述控制单元将计算冷却水流动速率差值△Y并根据该差值对所述超声波发生装置的超声波频率进行调节以降低有机污水温度，设定△Y=Ya-Ymax，所述控制单元将调节后的超声波频率记为Va，设定Va=V0×△Y/Ya。
6.根据权利要求5所述的有机污水处理方法，其特征在于，所述控制单元还预设有超声波频率最小值Vmin，当所述控制单元判定冷却水流动速率超出标准范围且所述控制单元完成对所述超声波频率的调节时，控制单元将调节后的超声波频率Va与预设超声波频率最小值Vmin进行比对；
当Va＜Vmin且T＞T0时，所述控制单元以超声波频率Vmin对有机污水进行净化；
当V≥Vmin且T≤T0时，所述控制单元以超声波频率Va对有机污水进行净化。
7.根据权利要求6所述的有机污水处理方法，其特征在于，在所述步骤a中，当所述控制单元判定有机污水温度符合标准时，所述pH传感器将检测的实际有机污水的pH值R发送至所述控制单元，所述控制单元将实际有机污水pH值与预设标准有机污水pH值进行比对并根据比对结果调节超声波发生装置的超声波频率V0；
所述控制单元预设有第一标准有机污水pH值R1以及第二有机污水pH值R2，其中，R1＜R2；
当R≤R1时，所述控制单元判定有机污水pH值有利于有机污水的净化并将超声波频率调节至Va’，设定Va’=V0×（（R1-R）/R1）；
当R1＜R＜R2时，所述控制单元判定有机污水pH值不影响有机污水的净化且不针对超声波频率进行调节；
当R≥R2时，所述控制单元判定有机污水pH不利于有机污水的净化并将超声波频率调节至Vb，设定Vb=V0×（1+（（R-R2）/R））。
8.根据权利要求7所述的有机污水处理方法，其特征在于，在所述步骤a中，当进行有机污水处理时，所述液位传感器将检测到的实际有机污水液位高度F发送至所述控制单元，控制单元将实际有机污水液位高度F与预设标准有机污水液位高度进行比对并根据比对结果调节超声波发生装置的超声波强度W0；
所述控制单元还预设有第一有机污水标准液位F1和第二有机污水标准液位F2，其中，F1＜F2；
当F≤F1时，所述控制单元判定有机污水液位过低，控制单元将超声波发生装置的超声波强度调节至Wa且不启动搅拌装置，设定Wa=W0×（（F1-F）/F1）；
当F1＜F＜F2时，所述控制单元判定有机污水液位符合标准，控制单元不针对超声波发生装置的超声波强度进行调节并启动搅拌装置以Y0的功率进行搅拌；
当F≥F2时，所述控制单元判定有机污水液位过高，所述控制单元将超声波发生装置的超声波强度调节至Wb并启动搅拌装置以Y0的功率进行搅拌，设定Wb=W0×（1+（（F-F2）/F））。
9.根据权利要求8所述的有机污水处理方法，其特征在于，所述控制单元预设有有机污水净化时间t，当针对有机污水的处理时长达到t时，所述控制单元控制所述污水处理装置以将污水处理装置内的有机污水输送至所述沉降池进行沉降，在沉降过程中，所述水质检测装置对沉降池内有机污水的COD含量K进行检测并将检测结果发送至所述控制单元，所述控制单元将实际有机污水的COD含量与标准COD含量K0进行比对；
当K≤K0时，所述控制单元判定有机污水净化符合标准并通过出水管将沉降池内的有机污水进行排出，所述控制单元则继续进行有机污水处理；
当K＞K0时，所述控制单元判定有机污水净化不符合标准并通过回水管将沉降池内的有机污水输送至所述污水处理装置继续进行净化，直至K≤K0。
10.一种有机污水净化设备，其特征在于，包括，污水处理装置、沉降池以及控制单元；
在所述污水处理装置的外围设置有冷却管，用以对有机污水进行降温，在污水处理装置内部底侧设置有超声波发生装置，用以对有机污水内的有机物进行分解，在污水处理装置的内部侧壁上设置有传感器组，传感器组包括液位传感器、温度传感器以及pH传感器，用以在有机污水处理过程中分别检测对应的参数，在污水处理装置的顶部设置有搅拌装置和进气口，用以在污水处理装置对有机污水进行搅拌时通入氧气以加快有机污水的净化速率，在污水处理装置的一端设置有用以输送有机污水的进水管，在污水处理装置的另一端设置有用以连接沉降池的输水管；
所述沉降池通过输水管与所述污水处理装置相连，用以对污水处理装置净化完成的污水进行沉降，在沉降池内设置有水泵，用以将不符合排放标准的有机污水通过回水管输送至污水处理装置进行再次处理；
所述控制单元与污水处理装置和沉降池相连，用以控制系统运行。
说明书
一种有机污水处理设备及方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种有机污水处理设备及方法。
背景技术
有机废水是以有机物污染物和被细菌病毒污染为主的废水，有机废水易造成水质富营养化，其危害是非常大的；在化工、食品加工等领域产生的工业废水中，含有碳水化合物、油脂、蛋白质等有机物质，这些物质以悬浮或溶解状态存在于废水中。
再进行有机废水处理过程中，对有机废水的处理过程控制不够智能，导致有机废水处理缓慢和效率低下。
发明内容
为此，本发明提供一种有机污水处理设备及方法，用以克服现有技术中有机废水处理缓慢和效率低下的问题。
为实现上述目的，本发明提供一种有机污水处理方法，包括，
步骤a，将经过预处理后的有机污水通过进水管输送至污水处理装置，控制单元控制搅拌装置启动并在搅拌装置搅拌有机污水时控制超声波发生装置开启以对有机污水进行净化；
步骤b，当所述控制单元判定有机污水净化完成时，控制单元将净化后的有机污水输送至沉降池进行沉降；
步骤c，所述控制单元控制水质检测装置检测所述沉降池中的净化后的有机污水并在控制单元判定净化后的有机污水符合排放标准时通过出水管排出；
所述控制单元预设有有机污水净化温度阈值T0，在所述步骤a中，当所述控制单元控制所述搅拌装置和所述超声波发生装置对有机污水进行净化时，所述控制单元向冷却管中通入冷却水、在添加冷却水的过程中控制温度传感器实时检测有机污水的实际温度T并根据温度T判定是否调节冷却水的流动速率；
当所述控制单元判定有机污水处理温度符合标准时，所述控制单元控制pH传感器实时检测的有机污水实际pH值、将pH值与预设标准有机污水pH值进行比对并根据比对结果判定是否调节超声波频率；
在进行有机污水处理时，所述控制单元将液位传感器检测到的实际有机污水液位高度F与预设标准有机污水液位高度进行比对并根据比对结果判定是否启动搅拌装置和调节超声波强度。
进一步地，当所述控制单元控制所述超声波发生装置对有机污水进行净化时，所述控制单元将超声波发生装置发生的超声波频率设为V0并将超声波发生装置发生的超声波强度设为W0，当超声波发生装置对有机污水进行净化时，所述温度传感器检测有机污水的实际温度T并在检测完成后将T发送至控制单元，控制单元将实际有机污水温度T与有机污水净化温度阈值T0进行比对并根据比对结果对冷却管内的冷却水的速率进行调节；
所述控制单元预设有有机污水净化温度阈值T0，当所述搅拌装置和超声波发生装置对有机污水进行净化时，所述控制单元以Y0的冷却水流动速率对所述污水处理装置进行冷却；
当T≤T0时，所述控制单元判定有机污水的净化温度符合标准并不对冷却水流动速率进行调节；
当T＞T0时，所述控制单元判定有机污水温度不符合标准并针对冷却水流动速率进行调节，所述控制单元将调节后的冷却水流动速率记为Ya，设定Ya=Y0×（1+（（T-T0）/T0））。
进一步地，所述控制单元预设有最大冷却水流动速率Ymax，当所述控制单元需将冷却水流动速率调节至Ya时，控制单元将实际冷却水流动速率Ya与最大冷却水流动速率Ymax进行比对；
若Ya≤Ymax，所述控制单元判定冷却水流动速率属于标准范围，所述控制单元以冷却水流动速率Ya对所述污水处理装置进行冷却；
若Ya＞Ymax，所述控制单元判定冷却水流动速率超出标准范围，所述控制单元冷却水流动速率Ymax对所述污水处理装置进行冷却并根据Ya与Ymax之间的差值对所述超声波发生装置发生的超声波频率进行调节。
进一步地，在所述步骤a中，所述控制单元预设有搅拌速度最大值Qmax，所述控制单元将实际搅拌速度Qa与搅拌速度最大值Qmax进行比对；
当Qa≤Qmax时，所述控制单元判定搅拌速度符合标准，所述控制单元以搅拌速度Qa对有机污水进行搅拌；
当Qa＞Qmax时，所述控制单元判定搅拌速度不符合标准，所述控制单元以搅拌速度Qmax对有机污水进行搅拌。
进一步地，当所述控制单元判定冷却水流动速率超出标准范围时，所述控制单元将计算冷却水流动速率差值△Y并根据该差值对所述超声波发生装置的超声波频率进行调节以降低有机污水温度，设定△Y=Ya-Ymax，所述控制单元将调节后的超声波频率记为Va，设定Va=V0×△Y/Ya。
进一步地，所述控制单元还预设有超声波频率最小值Vmin，当所述控制单元判定冷却水流动速率超出标准范围且所述控制单元完成对所述超声波频率的调节时，控制单元将调节后的超声波频率Va与预设超声波频率最小值Vmin进行比对；
当Va＜Vmin且T＞T0时，所述控制单元以超声波频率Vmin对有机污水进行净化；
当V≥Vmin且T≤T0时，所述控制单元以超声波频率Va对有机污水进行净化。
进一步地，在所述步骤a中，当所述控制单元判定有机污水温度符合标准时，所述pH传感器将检测的实际有机污水的pH值R发送至所述控制单元，所述控制单元将实际有机污水pH值与预设标准有机污水pH值进行比对并根据比对结果调节超声波发生装置的超声波频率V0；
所述控制单元预设有第一标准有机污水pH值R1以及第二有机污水pH值R2，其中，R1＜R2；
当R≤R1时，所述控制单元判定有机污水pH值有利于有机污水的净化并将超声波频率调节至Va’，设定Va’=V0×（（R1-R）/R1）；
当R1＜R＜R2时，所述控制单元判定有机污水pH值不影响有机污水的净化且不针对超声波频率进行调节；
当R≥R2时，所述控制单元判定有机污水pH不利于有机污水的净化并将超声波频率调节至Vb，设定Vb=V0×（1+（（R-R2）/R））。
进一步地，在所述步骤a中，当进行有机污水处理时，所述液位传感器将检测到的实际有机污水液位高度F发送至所述控制单元，控制单元将实际有机污水液位高度F与预设标准有机污水液位高度进行比对并根据比对结果调节超声波发生装置的超声波强度W0；
所述控制单元还预设有第一有机污水标准液位F1和第二有机污水标准液位F2，其中，F1＜F2；
当F≤F1时，所述控制单元判定有机污水液位过低，控制单元将超声波发生装置的超声波强度调节至Wa且不启动搅拌装置，设定Wa=W0×（（F1-F）/F1）；
当F1＜F＜F2时，所述控制单元判定有机污水液位符合标准，控制单元不针对超声波发生装置的超声波强度进行调节并启动搅拌装置以Y0的功率进行搅拌；
当F≥F2时，所述控制单元判定有机污水液位过高，所述控制单元将超声波发生装置的超声波强度调节至Wb并启动搅拌装置以Y0的功率进行搅拌，设定Wb=W0×（1+（（F-F2）/F））。
进一步地，所述控制单元预设有有机污水净化时间t，当针对有机污水的处理时长达到t时，所述控制单元控制所述污水处理装置以将污水处理装置内的有机污水输送至所述沉降池进行沉降，在沉降过程中，所述水质检测装置对沉降池内有机污水的COD含量K进行检测并将检测结果发送至所述控制单元，所述控制单元将实际有机污水的COD含量与标准COD含量K0进行比对；
当K≤K0时，所述控制单元判定有机污水净化符合标准并通过出水管将沉降池内的有机污水进行排出，所述控制单元则继续进行有机污水处理；
当K＞K0时，所述控制单元判定有机污水净化不符合标准并通过回水管将沉降池内的有机污水输送至所述污水处理装置继续进行净化，直至K≤K0。
进一步地，一种有机污水净化设备，包括，污水处理装置、沉降池以及控制单元；
在所述污水处理装置的外围设置有冷却管，用以对有机污水进行降温，在污水处理装置内部底侧设置有超声波发生装置，用以对有机污水内的有机物进行分解，在污水处理装置的内部侧壁上设置有传感器组，传感器组包括液位传感器、温度传感器以及pH传感器，用以在有机污水处理过程中分别检测对应的参数，在污水处理装置的底部设置有搅拌装置和进气口，用以在污水处理装置对有机污水进行搅拌时通入氧气以加快有机污水的净化速率，在污水处理装置的一端设置有用以输送有机污水的进水管，在污水处理装置的另一端设置有用以连接沉降池的输水管；
所述沉降池通过输水管与所述污水处理装置相连，用以对污水处理装置净化完成的污水进行沉降，在沉降池内设置有水泵，用以将不符合排放标准的有机污水通过回水管输送至污水处理装置进行再次处理；
所述控制单元与污水处理装置和沉降池相连，用以控制系统运行。
与现有技术相比，本发明的有益效果在于，本发明通过设置超声波发生装置对有机污水进行净化，可以提高净化效率和避免二次污染，通过设置传感器组获取有机污水净化过程中的参数，可以对有机污水的净化过程进行监控，通过设置标准有机污水温度阈值T0、标准有机污水pH值以及标准有机污水液位高度，可以对有机污水装置进行实时调节，进而可以智能的控制有机污水处理过程，提高了有机污水的处理速度以及有机污水的处理效率。
进一步地，所述控制单元预设有有机污水净化温度阈值T0，在进行污水净化过程中，述控制单元将温度传感器检测的实际有机污水温度T与标准有机污水温度阈值T0进行比对并根据比对结果对冷却水流动速率进行调节，通过对冷却水流动速率的调节，可以维持有机污水温度，可以智能的控制有机污水处理过程，提高了有机污水的处理速度以及有机污水的处理效率。
进一步地，当所述控制单元判定冷却水流动速率超出标准范围时，所述控制单元将计算冷却水流动速率差值△Y并根据该差值对所述超声波发生装置的超声波频率进行调节以降低有机污水温度，通过对超声波频率的调节，可以维持有机污水温度，可以智能的控制有机污水处理过程，提高了有机污水的处理速度以及有机污水的处理效率。
进一步地，所述控制单元预设标准有机污水pH值，当所述控制单元判定有机污水温度符合标准时，pH值检测传感器将检测的实际有机污水的pH值R发送至所述控制单元，所述控制单元将实际有机污水pH值与预设标准有机污水pH值进行比对并根据比对结果调节超声波发生装置的超声波频率，通过调节超声波频率，可以智能的控制有机污水处理过程，提高了有机污水的处理速度以及有机污水的处理效率。
进一步地，所述控制单元还预设有有机污水标准液位F，液位传感器将检测到的实际有机污水液位高度F发送至所述控制单元，所述控制单元将实际有机污水液位高度F与预设标准有机污水液位高度进行比对并根据比对结果调节超声波发生装置的超声波强度，通过调节超声波强度，可以智能的控制有机污水处理过程，提高了有机污水的处理速度以及有机污水的处理效率。
（发明人：徐汉才;王小为;胡勋;胡凯）
