申请日2021.02.25
公开（公告）日2021.10.22
IPC分类号C02F3/30
摘要
本实用新型提出一种一体式兼氧污水处理设备，罐体顺着污水流经方向包括：初步过滤仓、第一厌氧仓、第一好氧仓、第二厌氧仓、第二好氧仓；其中，初步过滤仓顶部设有缓冲装置，在缓冲装置附近设有进水管；第一隔板处于初步过滤仓和第一厌氧仓之间，且在下部设有第一进水口；第二隔板处于第一厌氧仓和第一好氧仓之间，且在上部设有第一溢水口；第三隔板处于第一好氧仓和第二厌氧仓之间，且在下部设有第二进水口；第四隔板处于第二厌氧仓和第二好氧仓之间，且在上部设有第二溢水口；污水从进水管进入，先通过缓冲装置减缓污水冲击力，在好氧与厌氧区域通过将各个隔板的水口上下交替排布，水流呈折流流动状态，以实现好氧与厌氧微生物充分接触污水。
权利要求书
1.一种一体式兼氧污水处理设备，包括罐体，其特征在于：

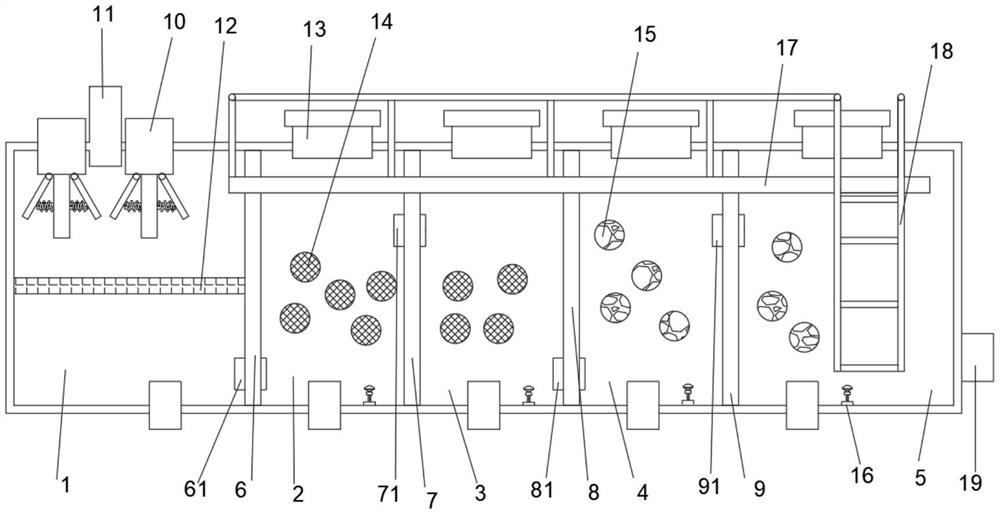

所述罐体为中空腔体，且被隔板分成五个区域，顺着污水处理的方向依次为：初步过滤仓(1)、第一厌氧仓(2)、第一好氧仓(3)、第二厌氧仓(4)、第二好氧仓(5)；
所述隔板顺着污水处理的方向依次为：第一隔板(6)、第二隔板(7)、第三隔板(8)、第四隔板(9)；
其中，所述初步过滤仓(1)顶部设有缓冲装置(10)，在两个所述缓冲装置(10)之间设有进水管(11)，所述缓冲装置下方设有过滤层(12)；
所述第一隔板(6)处于所述初步过滤仓(1)和所述第一厌氧仓(2)之间，且在下方设有第一进水口(61)；
所述第二隔板(7)处于所述第一厌氧仓(2)和所述第一好氧仓(3)之间，且在上方设有第一溢水口(71)；
所述第三隔板(8)处于所述第一好氧仓(3)和所述第二厌氧仓(4)之间，且在下方设有第二进水口(81)；
所述第四隔板(9)处于所述第二厌氧仓(4)和所述第二好氧仓(5)之间，且在上方设有第二溢水口(91)；
污水从所述进水管(11)进入，通过所述缓冲装置(10)减缓污水冲击力后，流经所述过滤层(12)，初步过滤后，进入好氧与厌氧区域，通过将各个隔板的水口上下交替排布，水流呈折流流动状态，以实现好氧与厌氧微生物充分接触污水。
2.如权利要求1所述的一种一体式兼氧污水处理设备，其特征在于：
所述第一厌氧仓(2)、第一好氧仓(3)、第二厌氧仓(4)、第二好氧仓(5)的顶部均设有观察窗口(13)。
3.如权利要求1所述的一种一体式兼氧污水处理设备，其特征在于：
所述缓冲装置(10)包括支柱(101)、弹性柱(102)、以及缓冲板(103)，所述弹性柱(102)的一端固定在所述支柱(101)上，另一端固定在所述缓冲板(103)上。
4.如权利要求1所述的一种一体式兼氧污水处理设备，其特征在于：
所述第一厌氧仓(2)、第一好氧仓(3)内填充有MBBR填料(14)，所述第二厌氧仓(4)、第二好氧仓(5)内设置有球型组合填料(15)，所述球型组合填料(15)外表面设置为不规则的凹凸面，球形的内部填充有具有不规则孔隙结构的亲水性聚氨酯填料。
5.如权利要求1所述的一种一体式兼氧污水处理设备，其特征在于：
所述第一厌氧仓(2)、第一好氧仓(3)、第二厌氧仓(4)、第二好氧仓(5)内均设有曝气盘(16)。
6.如权利要求1所述的一种一体式兼氧污水处理设备，其特征在于：
所述罐体外固定设有供人员站立的站台(17)和爬梯(18)，所述爬梯(18)的上端与所述站台(17)固定。
7.如权利要求1所述的一种一体式兼氧污水处理设备，其特征在于：
所述罐体和所述隔板由玻璃钢或者碳钢材质制成。
8.如权利要求1所述的一种一体式兼氧污水处理设备，其特征在于：
所述第二好氧仓(5)所在位置的罐体外壁设有出水口(19)；
所述罐体底部排列设有若干支撑座(20)。
说明书
一种一体式兼氧污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种一体式兼氧污水处理设备。
背景技术
农村生活污水造成的环境污染不仅是农村水源地潜在的安全隐患，还会加剧淡水资源的危机，使耕地灌溉得不到有效保障，危害农民的生存发展。因此，加强农村生活污水收集、处理与资源化设施建设，避免因生活污水直接排放而引起的农村水体、土壤和农产品污染，确保农村水源的安全和农民身心健康，是新农村建设中加强基础设施建设、推进村庄整治工作的重要内容，也是农村人居环境改善需要解决的迫切问题。
第一次全国污染源普查结果显示，农业源污染物化学需氧量的排放量占排放总量的43.7％,其中总氮、总磷分别占排放总量的57.2％和67.4％。农业源基本上占到全国污染的50％以上，而目前我国绝大部分农村地区还没有任何污水收集和处理设施。
我国农村生活污水有以下特征：
1、面广、分散。村庄分散的地埋分布特征造成污水分散，难于收集。
2、来源多。除了来自人的粪便、厨房产生的污水外，还有家庭清洁、生活垃圾堆放渗滤而产生的污水。
3、增长快。随着农民生活水平的提高以及农村生活方式的改变，生活污水的产量也随之增长。
4、处理率低。
5、农村普遍存在污水处理成本高，处理设施建得起，用不起的问题。
未经处理的生活污水肆意排放，严重污染了农村的生态环境，直接威胁广大农民群众的身体健康以及农村的经济发展。一方面，未经处理的生活污水自流到地势低洼的河流、湖泊和池塘等地表水体中，严重污染各地水源；水源地水质低的状况与农村生活污水未经处理直接排放有直接的因果关系。
另一方面，生活污水也是疾病传染扩散的源头，容易造成部分地区传染病、地方病和人畜共患疾病的发生与流行。农村污染特别是水污染治理迫在眉睫。但是，由于我国农村人口分布广而且分散，城市的大规模管网建设、集中处理并不适合农村地区；同时，农民经济承受能力较差、技术管理水平较低，因此，操作难度大、投资和运行成本高的污水处理技术也难以推广。
此外，在处理大量污水时，污水在进入污水处理设备时会产生较大的冲击力，影响设备安全，以及设备内其他板件的固定问题。
实用新型内容
为解决上述技术问题，本实用新型提出一种一体式兼氧污水处理设备。该设备在污水进水口附近设置了缓冲装置，能有效抵消部分污水的冲击力，从而对设备内的其他板件取到了一定的保护作用；此外通过设置两组好氧仓和厌氧仓交错设计，并且隔板上的水口上下交替，使得污水的水流呈折流流动状态，从而使得污水和微生物更加频繁地接触，进而提升污水的处理效果。
为解决上述技术问题，本实用新型提出一种一体式兼氧污水处理设备包括罐体，所述罐体为中空腔体，且被隔板分成五个区域，顺着污水处理的方向依次为：初步过滤仓、第一厌氧仓、第一好氧仓、第二厌氧仓、第二好氧仓；
所述隔板顺着污水处理的方向依次为：第一隔板、第二隔板、第三隔板、第四隔板；
其中，所述初步过滤仓顶部设有缓冲装置，在两个所述缓冲装置之间设有进水管，所述缓冲装置下方设有过滤层；
所述第一隔板处于所述初步过滤仓和所述第一厌氧仓之间，且在下方设有第一进水口；
所述第二隔板处于所述第一厌氧仓和所述第一好氧仓之间，且在上方设有第一溢水口；
所述第三隔板处于所述第一好氧仓和所述第二厌氧仓之间，且在下方设有第二进水口；
所述第四隔板处于所述第二厌氧仓和所述第二好氧仓之间，且在上方设有第二溢水口；
污水从所述进水管进入，通过所述缓冲装置减缓污水冲击力后，流经所述过滤层，初步过滤后，进入好氧与厌氧区域，通过将各个隔板的水口上下交替排布，水流呈折流流动状态，以实现好氧与厌氧微生物充分接触污水。
进一步地，所述第一厌氧仓、第一好氧仓、第二厌氧仓、第二好氧仓的顶部均设有观察窗口。
进一步地，所述缓冲装置包括支柱、弹性柱、以及缓冲板，所述弹性柱的一端固定在所述支柱上，另一端固定在所述缓冲板上。
进一步地，所述第一厌氧仓、第一好氧仓内填充有MBBR填料，所述第二厌氧仓、第二好氧仓内设置有球型组合填料，所述球型组合填料外表面设置为不规则的凹凸面，球形的内部填充有具有不规则孔隙结构的亲水性聚氨酯填料。
进一步地，所述第一厌氧仓、第一好氧仓、第二厌氧仓、第二好氧仓内均设有曝气盘。
进一步地，所述罐体外固定设有供人员站立的站台和爬梯，所述爬梯的上端与所述站台固定。
进一步地，所述罐体和所述隔板由玻璃钢或者碳钢材质制成。
进一步地，所述第二好氧仓所在位置的罐体外壁设有出水口；所述罐体底部排列设有若干支撑座。
本实用新型的有益效果为：
1、该设备在污水进水口附近设置了缓冲装置，能有效抵消部分污水的冲击力，从而对设备内的其他板件取到了一定的保护作用；
2、此外通过设置两组好氧仓和厌氧仓交错设计，并且隔板上的水口上下交替，使得污水的水流呈折流流动状态，从而使得污水和微生物更加频繁地接触，进而提升污水的处理效果。
3、该设备设有站台，并且设有爬梯，方便人员爬上站台，在观察窗口，观察设备内部运行状况。
（发明人：刘金泉）
