申请日2021.08.10
公开（公告）日2021.10.22
IPC分类号B01D29/03; B01D29/58
摘要
本发明公开了一种压力式污水过滤反应装置，包括支撑架、反应腔体和驱动电机，反应腔体的顶部固定有探测反应腔体内腔水位的液面探测器，反应腔体的顶部体侧设有灌注水源的进水口，反应腔体的内腔固定有用于过滤污水的第一过滤体和第二过滤体。上述方案，通过设置水源由反应腔体的外界灌入反应腔体内部时，污水源首先冲击至张力膜的表面，张力膜为醋酸纤维膜结构且蜂窝腔体的内部与所述张力膜直径相等的中空结构相连通，形成活塞负压式气流运动，将水源进行负压推送至蜂窝腔体的内部进行冲刷过滤并由蜂窝腔体对污水源进行过滤具有优异的反洗再生性能，可以反复长期使用，能有效提高过使用效率，减少更换过滤元件造成的环境污染。
权利要求书

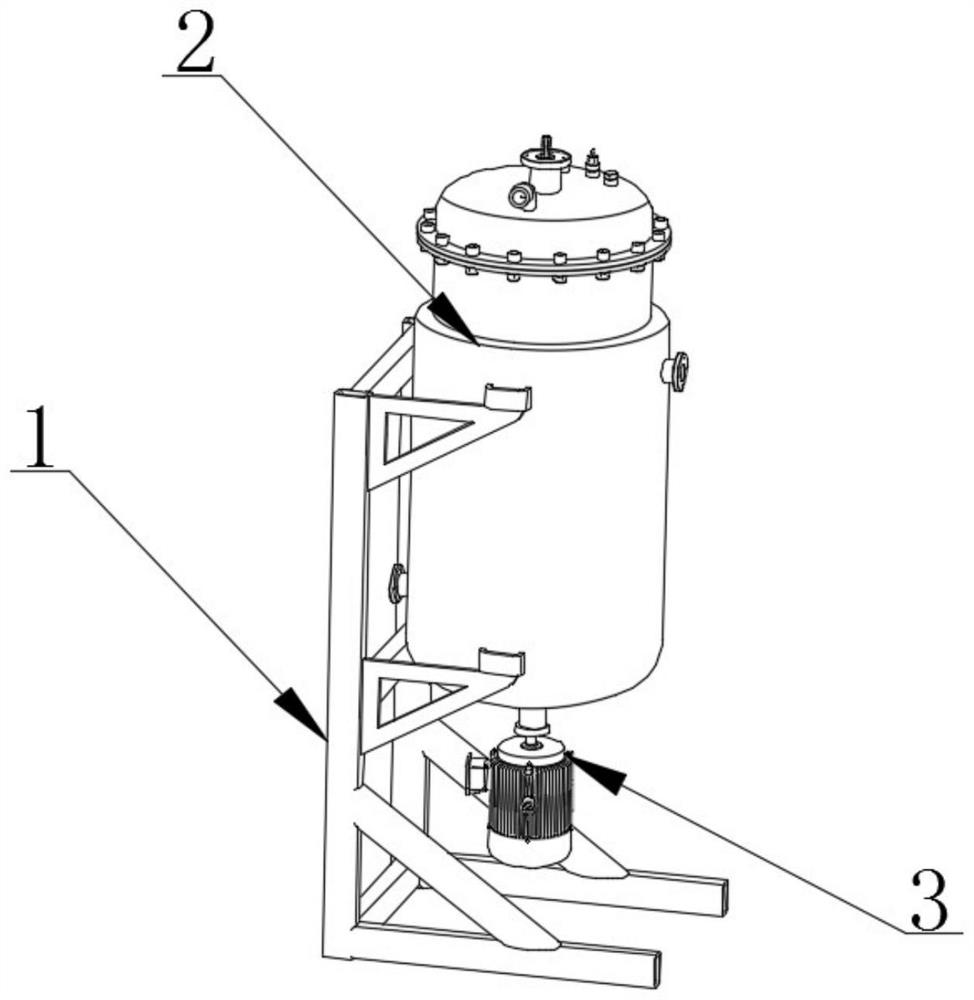

1.一种压力式污水过滤反应装置，其特征在于，包括支撑架（1）、反应腔体（2）和驱动电机（3），所述反应腔体（2）的顶部固定有探测所述反应腔体（2）内腔水位的液面探测器（4），所述反应腔体（2）的顶部体侧设有灌注水源的进水口（5），所述反应腔体（2）的内腔固定有用于过滤污水的第一过滤体（6）和第二过滤体（7），所述反应腔体（2）的内腔安装有液面探头（8），且所述液面探头（8）的输出端和所述液面探测器（4）的输入端通讯连接；
所述第一过滤体（6）和第二过滤体（7）的表面开设有若干蜂窝腔体（61），所述第一过滤体（6）和第二过滤体（7）为圆形状结构，所述第一过滤体（6）和第二过滤体（7）的中心位置安装有张力膜（62）。
2.根据权利要求1所述的一种压力式污水过滤反应装置，其特征在于，所述第一过滤体（6）和第二过滤体（7）的数量至少为两组，所述第一过滤体（6）和第二过滤体（7）呈垂直状通过连接构件安装，所述连接构件为滑槽或者滑块结构。
3.根据权利要求1所述的一种压力式污水过滤反应装置，其特征在于，所述蜂窝腔体（61）为穿心中空状结构，所述第一过滤体（6）和第二过滤体（7）的中心位置为穿心中空状结构，所述第一过滤体（6）和第二过滤体（7）穿心直径和张力膜（62）相适配。
4.根据权利要求3所述的一种压力式污水过滤反应装置，其特征在于，所述蜂窝腔体（61）的内部与所述张力膜（62）直径相等的中空结构相连通，所述蜂窝腔体（61）为活性炭弹性体结构，所述张力膜（62）为醋酸纤维膜结构。
5.根据权利要求1所述的一种压力式污水过滤反应装置，其特征在于，所述驱动电机（3）的输出端贯穿反应腔体（2）的内腔转动安装于反应腔体（2）内腔的一侧，所述驱动电机（3）的输出端和反应腔体（2）的连接处通过转换件（31）转动安装。
6.根据权利要求1所述的一种压力式污水过滤反应装置，其特征在于，所述驱动电机（3）输出端的表面固定有至少两组衔接杆（32），所述衔接杆（32）的表面固定有搅拌体（33），所述搅拌体（33）呈螺旋环绕状结构由至少两组所述衔接杆（32）的一侧固定于至少两组衔接杆（32）的另一侧。
7.根据权利要求1所述的一种压力式污水过滤反应装置，其特征在于，所述张力膜（62）为环形状结构。
说明书
一种压力式污水过滤反应装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种压力式污水过滤反应装置。
背景技术
随着社会不断的发展，科学技术的不断更新，机械化的工业生产趋于普遍，广泛应用于各行各业，工业发展为我国的经济发展提供了长足的动力，但是工业带来发展的同时，工业排放的含重金属废水，是对环境污染最严重和人类危害最大的工业废水之一；而现有的污水处理多采用化学法进行处理，其中，反应罐又称反应釜，反应釜的广义理解即有物理或化学反应的容器，在废水处理领域常利用反应釜对污水进行处理，反应罐在污水处理中有着重要的作用。
现有过滤釜多采用滤布为过滤元件，这种形式存在滤布易损坏，使用寿命短，更换频繁等缺陷，尤其在有压力或介质为毒性物质的情况下，过滤元件的更换存在劳动强度大、易对环境造成污染、更换的滤布对环境造成二次污染、设备使用效率低等缺陷，同时，由于液固相混合侧和滤液侧压力均为常压，滤液穿过过滤元件的动力小，过滤速度受到限制，过滤效果较差。
为此，我们提出一种压力式污水过滤反应装置来解决上述问题。
发明内容
本发明的目的是为了解决上述背景提出的问题，而提出的一种压力式污水过滤反应装置。
为了实现上述目的，本发明采用了如下技术方案：
一种压力式污水过滤反应装置，包括支撑架、反应腔体和驱动电机，所述反应腔体的顶部固定有探测所述反应腔体内腔水位的液面探测器，所述反应腔体的顶部体侧设有灌注水源的进水口，所述反应腔体的内腔固定有用于过滤污水的第一过滤体和第二过滤体，所述反应腔体的内腔安装有液面探头，且所述液面探头的输出端和所述液面探测器的输入端通讯连接；
所述第一过滤体和第二过滤体的表面开设有若干蜂窝腔体，所述第一过滤体和第二过滤体为圆形状结构，所述第一过滤体和第二过滤体的中心位置安装有张力膜。
本发明进一步限定技术方案：
优选地，所述第一过滤体和第二过滤体的数量至少为两组，所述第一过滤体和第二过滤体呈垂直状通过连接构件安装，所述连接构件为滑槽或者滑块结构。
优选地，所述蜂窝腔体为穿心中空状结构，所述第一过滤体和第二过滤体的中心位置为穿心中空状结构，所述第一过滤体和第二过滤体穿心直径和张力膜相适配。
优选地，所述蜂窝腔体的内部与所述张力膜直径相等的中空结构相连通，所述蜂窝腔体为活性炭弹性体结构，所述张力膜为醋酸纤维膜结构。
优选地，所述驱动电机的输出端贯穿反应腔体的内腔转动安装于反应腔体内腔的一侧，所述驱动电机的输出端和反应腔体的连接处通过转换件转动安装。
优选地，所述驱动电机输出端的表面固定有至少两组衔接杆，所述衔接杆的表面固定有搅拌体，所述搅拌体呈螺旋环绕状结构由至少两组所述衔接杆的一侧固定于至少两组衔接杆的另一侧。
优选地，所述张力膜为环形状结构。
与现有技术相比，本发明的有益效果是：
1、本发明通过设置水源由反应腔体的外界灌入反应腔体内部时，污水源首先冲击至张力膜的表面，张力膜为醋酸纤维膜结构且蜂窝腔体的内部与所述张力膜直径相等的中空结构相连通，形成活塞负压式气流运动，将水源进行负压推送至蜂窝腔体的内部进行冲刷过滤并由蜂窝腔体对污水源进行过滤具有优异的反洗再生性能，可以反复长期使用，能有效提高过使用效率，减少更换过滤元件造成的环境污染；
2、本发明通过设置衔接杆表面呈螺旋环绕状结构提高污水在过滤后与内部活性过滤分子的接触面积，从而在接触的过程中带动更多的污水源进行运动混合，进一步提升过滤反应效果。
（发明人：张宗雷;常皓哲;朱振江）
