负压式污水生态处理池

发布时间:2022-6-30 9:21:05  中国污水处理工程网

申请日2018.10.29

公开(公告)日2021.10.12

IPC分类号C02F3/32

摘要

本申请公开一种负压式污水生态处理池,包括主水池,主水池分为:进水段、负压段和出水段,进水段的底部设置有硅藻土泥,进水段中还设置有进水管、高压气管和排淤管,高压气管连接高压气源系统;负压段的上部设置有负压仓,负压仓的下端口位于水面以下,负压仓的顶部连接抽气管,负压仓内设置有水流通道,水流通道内设置有水草种植架和水草,水流通道的两端分别与进水段和出水段相连通;出水段中设置有吸附介质、溢流墙和出水管,溢流墙位于吸附介质和出水管的管口之间。本申请的负压式污水生态处理池占地面积小,污水容量大,池底浅,可使硅藻土泥与污水混合充分,生态除污流程长,可使处理后的污水符合国家排放标准。


权利要求书

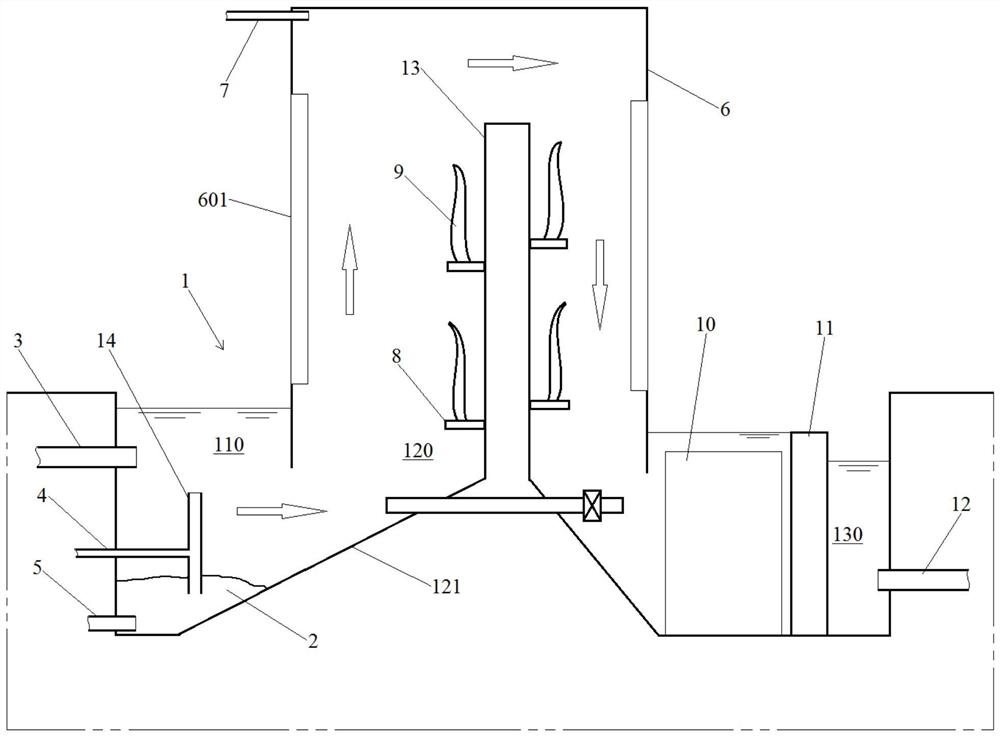

1.一种负压式污水生态处理池,其特征在于,包括主水池(1),所述主水池(1)按照水流方向分为:

进水段(110),所述进水段(110)的底部设置有硅藻土泥(2),所述进水段(110)中还设置有进水管(3)、高压气管(4)和排淤管(5),所述高压气管(4)连接高压气源系统;

负压段(120),所述负压段(120)的上部设置有负压仓(6),所述负压仓(6)的下端口位于水面以下,所述负压仓(6)的顶部连接抽气管(7),所述负压仓(6)内设置有水流通道,所述水流通道内设置有种植架(8)和水草(9);

出水段(130)中设置有吸附介质(10)、溢流墙(11)和出水管(12),所述溢流墙(11)位于所述吸附介质(10)和出水管(12)的管口之间;

其中,所述水流通道中部分与所述进水段(110)连通,所述水流通道中的其余部分与所述出水段(130)相连通。

2.根据权利要求1所述的负压式污水生态处理池,其特征在于,所述负压段(120)的底部横向设置有隔墙(13),所述隔墙(13)的顶部边沿延伸至所述负压仓(6)内的上部,并与所述负压仓(6)的顶部的内侧相分离,位于所述隔墙(13)两侧的所述负压仓(6)的下端口分别与所述进水段(110)和所述出水段(130)相连通,所述负压仓(6)的侧壁与所述隔墙(13)之间形成所述水流通道。

3.根据权利要求2所述的负压式污水生态处理池,其特征在于,所述种植架(8)设置在所述隔墙(13)的两侧的墙面上,所述负压仓(6)的侧壁上设置有透光窗口(601)。

4.根据权利要求2所述的负压式污水生态处理池,其特征在于,所述负压段(120)的底部设置有斜坡(121),所述斜坡(121)的上端延伸至所述隔墙(13)的底部,所述斜坡(121)的下端延伸至所述进水段(110)的底部。

5.根据权利要求1所述的负压式污水生态处理池,其特征在于,所述进水段(110)中还竖直设置有喷水管(14),所述喷水管(14)的下端靠近所述进水段(110)的底部,上端靠近水面,所述高压气管(4)通入所述喷水管(14)。

6.根据权利要求1所述的负压式污水生态处理池,其特征在于,所述抽气管(7)上连接有阀门和抽气泵。

7.根据权利要求6所述的负压式污水生态处理池,其特征在于,所述负压仓(6)内还设置有压力检测装置。

8.根据权利要求1所述的负压式污水生态处理池,其特征在于,所述高压气源系统包括水箱(15),所述水箱(15)设置在河道(16)以下,所述水箱(15)上连接有引水管(17)、引气管(18)、排水管(19)和排气管(20),所述引水管(17)的入口设置在所述河道(16)的水流中,并正对所述河道(16)的流水方向,所述引气管(18)的下端与所述引水管(17)的入口端相连通,上端通出河道(16)的水面,所述引水管(17)的出口通入所述水箱(15)的底部;所述排水管(19)的入口设置在所述水箱(15)内的底部,出口通向所述河道(16)的下游水流中,所述排气管(20)的入口与所述水箱(15)的顶部相连通,出口直接或间接与所述高压气管(4)相连通。

9.根据权利要求8所述的负压式污水生态处理池,其特征在于,所述引水管(17)的入口处的所述河道(16)与所述排水管(19)的出口处的所述河道(16)位置之间的落差至少0.5米。

10.根据权利要求8所述的负压式污水生态处理池,其特征在于,还包括滤水仓(21),所述排气管(20)的出口通入所述滤水仓(21)内,所述滤水仓(21)的底部连接有下水管(22),所述下水管(22)通入所述水箱(15)的底部,所述滤水仓(21)的上端与所述高压气管(4)相连通。

说明书

一种负压式污水生态处理池

技术领域

本申请属于污水处理设施技术领域,具体涉及一种负压式污水生态处理池。

背景技术

现有的污水处理池一般是利用电力给污水通空气增氧,由于污水处理池容积较大,会存在溶氧不足的问题。污水处理过程中硅藻土泥和淤积物一般堆积在池子的底部,硅藻土泥与污水混合不够充分。而且污水处理池一般占地面积较大。目前寸土寸金,较大面积的污水处理池占地成本高昂。为了在不降低污水处理池容积的情况下降低污水处理池占地面积,只能将污水处理池建造地更深,这样以来污水处理池的底部难以透光和溶氧不足。而且池底的硅藻土泥与污水混合不够充分,沉积物也更加不容易清理,生态除污流程端,致使污水处理池污水处理能力下降。

发明内容

鉴于此,本申请旨在提出一种负压式污水生态处理池,其占地面积小,污水容量大,池底浅,可使硅藻土泥与污水混合充分,生态除污流程长,可使处理后的污水符合国家排放标准。

本申请提出一种负压式污水生态处理池,包括主水池,所述主水池分为:进水段、负压段和出水段,所述进水段的底部设置有硅藻土泥,所述进水段中还设置有进水管、高压气管和排淤管,所述高压气管连接高压气源系统;所述负压段的上部设置有负压仓,所述负压仓的下端口位于水面以下,所述负压仓的顶部连接抽气管,所述负压仓内设置有水流通道,所述水流通道内设置有种植架和水草,所述水流通道的两端分别与所述进水段和出水段相连通;所述出水段中设置有吸附介质、溢流墙和出水管,所述溢流墙位于所述吸附介质和出水管的管口之间。

根据本申请的负压式污水生态处理池,污水从进水管进入主水池的进水段,高压气管为污水中增加含氧量,硅藻土泥可吸收污水中的有害物质,随着污水的流动,再进入负压段的负压仓内,在穿过水流通道时经过经过水草进行生态降解和净化后,最终进入出水段,出水段中的吸附介质可吸收污水中的固体悬浮污染物,在通过溢流墙溢流后从出水管排出。本申请的负压式污水生态处理池中的负压仓可以高出水面12米左右,大大地增加了污水池的污水容量,负压仓中的水流通道延长了污水的流动路程,可使污水与硅藻土泥以及水草进行充分的接触,增强了对污水的除污效果,同时降低了污水池对深度和占地面积的要求,节省了土地成本,还降低了污水池的清理难度。

本申请的负压式污水生态处理池还具有以下可选特征。

可选地,所述负压段的底部横向设置有隔墙,所述隔墙的顶部边沿延伸至所述负压仓内的上部,并与所述负压仓的顶部的内侧相分离,位于所述隔墙两侧的所述负压仓的下端口分别与所述进水段和所述出水段相连通,所述负压仓的侧壁与所述隔墙之间形成所述水流通道。

根据本申请的负压式污水生态处理池,隔墙的两侧边沿与负压仓的内侧壁相连接,其下部将负压仓的下端口分为分别连通主水池的进水段和出水段的两个开口,其上部并未连接负压仓的顶部,使负压仓形成在竖直方向上返折的水流通道,加长了污水的流程,延长了污水在生态处理池中的流动时间,提高了对污水的降污能力。

可选地,所述种植架设置在所述隔墙的两侧的墙面上,所述负压仓的侧壁上设置有透光窗口。

根据本申请的负压式污水生态处理池,在负压仓的侧壁上设置密封的透光窗口,可为隔墙的两侧的种植架上的水草提供光照,使其健康生长,能够吸收污水中的养肥,保持生态降污能力。

可选地,所述负压段的底部设置有斜坡,所述斜坡的上端延伸至所述隔墙的底部,所述斜坡的下端延伸至所述进水段的底部。

根据本申请的负压式污水生态处理池,负压段中的污水的杂质和沉淀物可沿着斜坡下滑至进水段的底部,方便进水段的排淤管道将杂质和沉淀物排出。

可选地,所述进水段中还竖直设置有喷水管,所述喷水管的下端靠近所述进水段的底部,上端靠近水面,所述高压气管通入所述喷水管。

根据本申请的负压式污水生态处理池,高压气管中的高压气体进入喷水管后向上喷出,不但可增加污水中的含氧量,还会带动水流从喷水管中向上喷出,向上的水流会携带进水段的底部的硅藻土泥向上流动,使硅藻土泥与污水充分接触,对污水进行降解。

可选地,所述抽气管上连接有阀门和抽气泵。

根据本申请的负压式污水生态处理池,启动阀门和抽气泵,负压仓内压力减小,污水进入负压仓内水面上升,负压仓开始容纳大量污水,当负压仓内的污水水面漫过隔墙上边沿后到达顶部时,关闭抽气泵和阀门,可使负压仓内始终容纳大量污水。

可选地,所述负压仓内还设置有压力检测装置。

根据本申请的负压式污水生态处理池,压力检测装置可以通过压力信号判断出负压仓的水面的位置,如果水面位置交底,可启动抽气泵进行抽气,使负压仓内水面上升,保证负压仓内水面处于隔墙的上边沿的上方,这样污水才能流动。

可选地,所述高压气源系统包括水箱,所述水箱设置在河道以下,所述水箱上连接有引水管、引气管、排水管和排气管,所述引水管的入口设置在所述河道的水流中,并正对所述河道的流水方向,所述引气管的下端与所述引水管的入口端相连通,上端通出河道的水面,所述引水管的出口通入所述水箱的底部;所述排水管的入口设置在所述水箱内的底部,出口通向所述河道的下游水流中,所述排气管的入口与所述水箱的顶部相连通,出口直接或间接与所述高压气管相连通。

根据本申请的负压式污水生态处理池,流动的河水通过引水管进入水箱中后向下流动,会通过引气管将空气吸入水流中,水流中的空气进入箱体后上浮后无法随着水流从排水管流出,空气会被箱体的水面挤压入排气管中,进而通过排气管进入高压气管。

可选地,所述引水管的入口处的所述河道与所述排水管的出口处的所述河道位置之间的落差至少0.5米。

根据本申请的负压式污水生态处理池,当引水管的入口和排水管的出口之间具有至少0.5米的落差时,进入引水管入口的水流具有较强的势能,保证水流能够在水箱中自然流动,并将空气通过引气管吸入水箱中。

可选地,还包括滤水仓,所述排气管的出口通入所述滤水仓内,所述滤水仓的底部连接有下水管,所述下水管通入所述水箱的底部,所述滤水仓的上端与所述高压气管相连通。

根据本申请的负压式污水生态处理池,从水箱中被压入排气管的空气会的湿度较大,在滤水仓中水分分离,水分会通过下水管流入水箱中,空气会通过高压气管进入主水池的进水段内。

(发明人:陆明伟)
