申请日2020.12.29
公开（公告）日2021.09.21
IPC分类号C02F9/14; C02F3/30; C02F3/10
摘要
本实用新型涉及污水处理装置技术领域，尤其涉及一种AO‑MBR一体化污水处理装置，包括缺氧池，缺氧池和好氧池通过管道连通，好氧池内设有第一曝气装置，膜池内设有MBR膜装置，MBR膜装置的底部设有第二曝气装置，第一曝气装置通过第一曝气管与第一变频曝气风机的输出端连通，第二曝气装置通过第二曝气管与第二变频曝气风机的输出端连通，MBR膜装置的出水口通过产水管路与产水泵的输入端连通，产水管路上设有压力传感器，好氧池内设有溶解氧在线检测仪。本实用新型能够根据水质条件，实时调整曝气量，使污水处理设备一直维持良好曝气条件；根据运行情况，自动调节曝气量，降低工作人员劳动强度；自动控制曝气量，提高曝气效率，节约风机能耗。
权利要求书

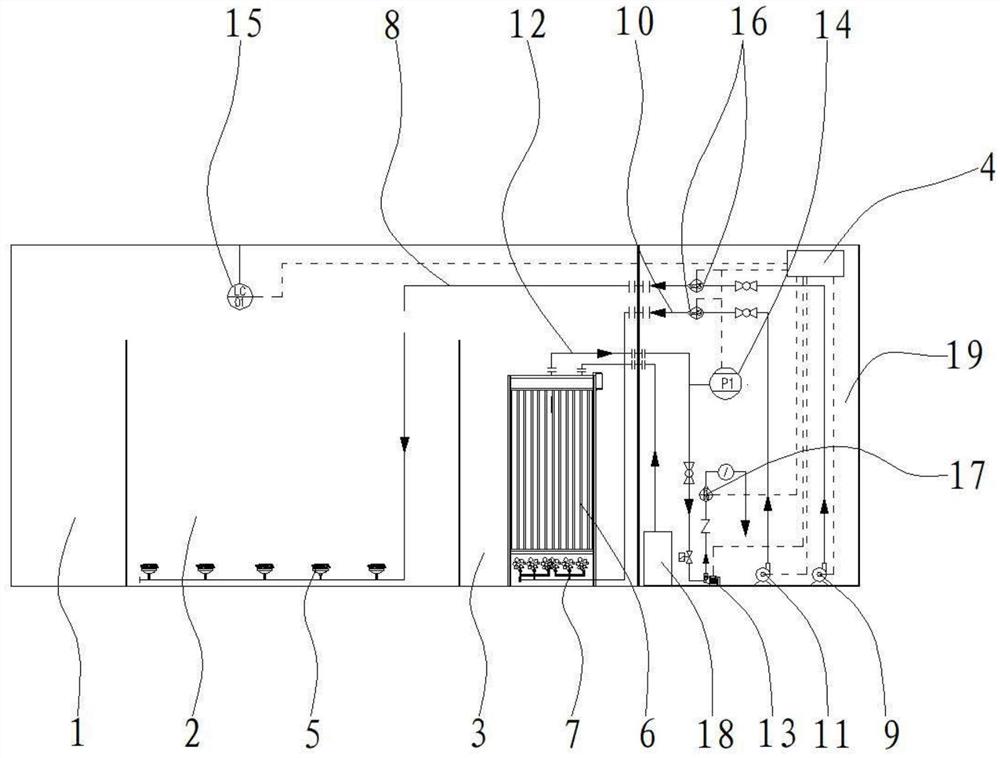

1.一种AO-MBR一体化污水处理装置，其特征在于，包括缺氧池(1)、好氧池(2)、膜池(3)和PLC控制器(4)，所述缺氧池(1)和所述好氧池(2)通过管道连通，所述好氧池(2)内设有第一曝气装置(5)，所述膜池(3)内设有MBR膜装置(6)，所述MBR膜装置(6)的底部设有第二曝气装置(7)，所述第一曝气装置(5)通过第一曝气管(8)与第一变频曝气风机(9)的输出端连通，所述第二曝气装置(7)通过第二曝气管(10)与第二变频曝气风机(11)的输出端连通，所述MBR膜装置(6)的出水口通过产水管路(12)与产水泵(13)的输入端连通，所述产水管路(12)上设有压力传感器(14)，所述好氧池(2)内设有用于检测好氧池(2)内溶液溶解氧值的溶解氧在线检测仪(15)，所述PLC控制器(4)分别与所述第一变频曝气风机(9)、所述第二变频曝气风机(11)、所述产水泵(13)、所述压力传感器(14)以及所述溶解氧在线检测仪(15)电连接。
2.根据权利要求1所述的一种AO-MBR一体化污水处理装置，其特征在于，所述第一曝气装置(5)包括多个设置于所述好氧池(2)内的曝气盘，所述曝气盘均通过管道与所述第一曝气管(8)连通。
3.根据权利要求1所述的一种AO-MBR一体化污水处理装置，其特征在于，所述第二曝气装置(7)包括多个设置于所述MBR膜装置(6)内底部的曝气管，多个所述曝气管均通过管道与所述第二曝气管(10)连通。
4.根据权利要求1至3任一项所述的一种AO-MBR一体化污水处理装置，其特征在于，所述第一曝气管(8)和所述第二曝气管(10)上均设有气体流量计(16)，所述气体流量计(16)与所述PLC控制器(4)电连接。
5.根据权利要求1至3任一项所述的一种AO-MBR一体化污水处理装置，其特征在于，所述产水泵(13)的输出端通过管道连接有液体流量计(17)，所述液体流量计(17)与所述PLC控制器(4)电连接。
6.根据权利要求1至3任一项所述的一种AO-MBR一体化污水处理装置，其特征在于，所述MBR膜装置(6)的顶部通过管道连接有膜清洗装置(18)。
说明书
一种AO-MBR一体化污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种AO-MBR一体化污水处理装置。
背景技术
现有的AO-MBR一体化设备需要曝气的区域为好氧区和膜区，常规的曝气方式为一台风机给两个区域同时提供曝气，只能通过手动方式对好氧区和膜区的曝气量进行调节。现有的AO-MBR一体化设备存在以下缺点：无法通过设备运行条件及时调节曝气量，风机能耗较高，造成能源浪费；需要进场手动调节曝气，操作麻烦，浪费人力；曝气量无法实时调节，运行不稳定。
实用新型内容
本实用新型所要解决的技术问题是提供一种AO-MBR一体化污水处理装置，能够根据水质条件，实时调整曝气量，使污水处理设备一直维持良好曝气条件，降低工作人员劳动强度，节约风机能耗。
本实用新型解决上述技术问题的技术方案如下：一种AO-MBR一体化污水处理装置，包括缺氧池、好氧池、膜池和PLC控制器，所述缺氧池和所述好氧池通过管道连通，所述好氧池内设有第一曝气装置，所述膜池内设有MBR膜装置，所述MBR膜装置的底部设有第二曝气装置，所述第一曝气装置通过第一曝气管与第一变频曝气风机的输出端连通，所述第二曝气装置通过第二曝气管与第二变频曝气风机的输出端连通，所述MBR膜装置的出水口通过产水管路与产水泵的输入端连通，所述产水管路上设有压力传感器，所述好氧池内设有用于检测好氧池内溶液溶解氧值的溶解氧在线检测仪，所述PLC控制器分别与所述第一变频曝气风机、所述第二变频曝气风机、所述产水泵、所述压力传感器以及所述溶解氧在线检测仪电连接。
本实用新型的有益效果是：能够根据水质条件，实时调整曝气量，使污水处理设备一直维持良好曝气条件；根据运行情况，自动调节曝气量，降低工作人员劳动强度；自动控制曝气量，提高曝气效率，节约风机能耗。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述第一曝气装置包括多个设置于所述好氧池内的曝气盘，所述曝气盘均通过管道与所述第一曝气管连通。
采用上述进一步方案的有益效果是：通过设置曝气盘，实现好氧池内均匀曝气。
进一步，所述第二曝气装置包括多个设置于所述MBR膜装置内底部的曝气管，多个所述曝气管均通过管道与所述第二曝气管连通。
采用上述进一步方案的有益效果是：通过曝气管进行曝气，结构简单，安装方便。
进一步，所述第一曝气管和所述第二曝气管上均设有气体流量计，所述气体流量计与所述PLC控制器电连接。
采用上述进一步方案的有益效果是：通过设置气体流量计，实时监控气体的输入量，并且根据需要准确调节第一变频曝气风机和第二变频曝气风机的转速。
进一步，所述产水泵的输出端通过管道连接有液体流量计，所述液体流量计与所述PLC控制器电连接。
采用上述进一步方案的有益效果是：液体流量计的设置能准确检测产水泵输出的产水量，根据产水量了解MBR膜装置的过滤效率。
进一步，所述MBR膜装置的顶部通过管道连接有膜清洗装置。
采用上述进一步方案的有益效果是：膜清洗装置的设置能定时对MBR膜装置进行清洗，确保MBR膜装置的过滤效率。
（发明人：梁伦硕;陈明翠;盘章俊;姚海军;陈珣;汪君晖;屈红;赵正涛）
