申请日2020.12.29
公开（公告）日2021.09.28
IPC分类号B01D29/56; B01D29/96
摘要
本实用新型公开了一种化工制药实验室用污水处理固液分离装置，涉及污水处理技术领域。一种化工制药实验室用污水处理固液分离装置，包括收集桶，所述收集桶的底部固定连接有分离机构，所述分离机构的内部固定连接有过滤机构，所述分离机构包括分离筒，所述分离筒的底壁固定连接有分离槽体，且分离槽体的侧壁固定连接有限位环，所述分离筒的一侧固定连接有出液管，所述过滤机构包括集液管。本实用新型通过分离机构和过滤机构当中的圆筒过滤网、第二过滤网和第一过滤网的设置，实现了能够利用重力作用对污水当中的固体进行多道过滤，进而能够提高污水当中的固液分离效率，能够有效的减少液体当中的固体含量。
权利要求书

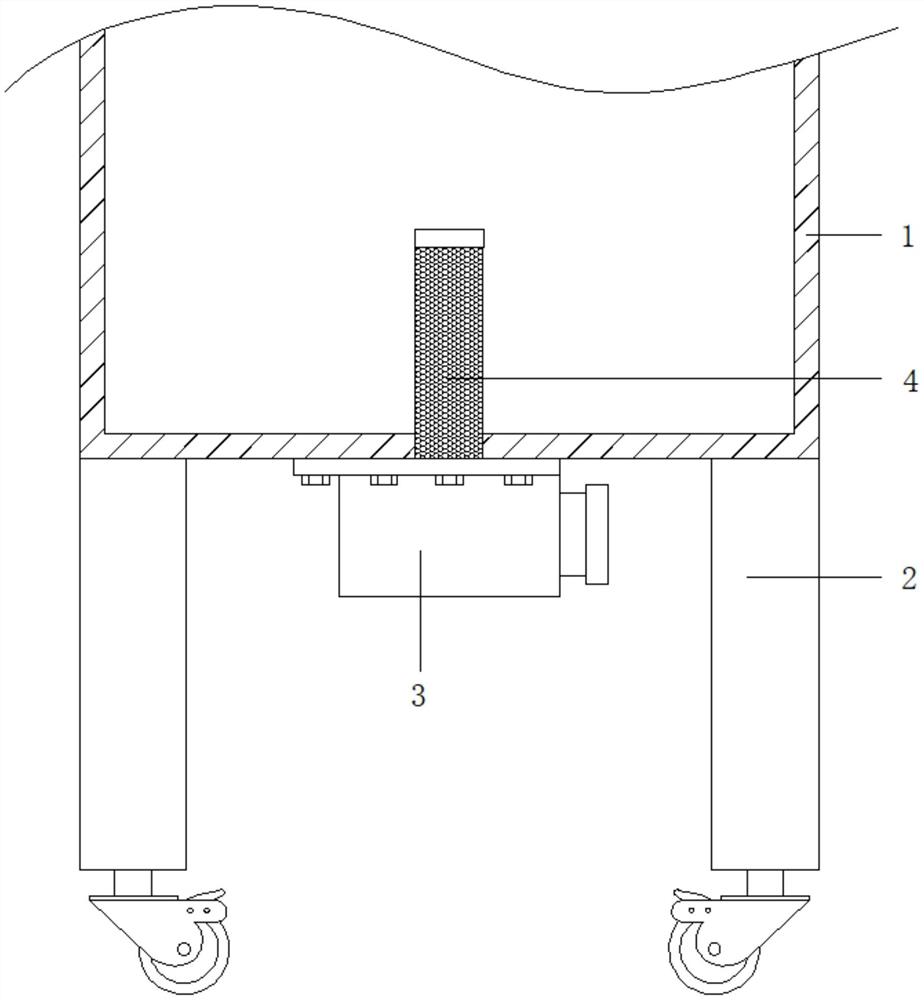

1.一种化工制药实验室用污水处理固液分离装置，包括收集桶(1)，其特征在于：所述收集桶(1)的底部固定连接有分离机构(3)，所述分离机构(3)的内部固定连接有过滤机构(4)，所述分离机构(3)包括分离筒(302)，所述分离筒(302)的底壁固定连接有分离槽体(303)，且分离槽体(303)的侧壁固定连接有限位环(304)，所述分离筒(302)的一侧固定连接有出液管(305)，所述过滤机构(4)包括集液管(401)，且集液管(401)的外部固定连接有圆形螺纹块(402)，所述集液管(401)的外部开设有集液孔(405)，且集液管(401)的顶部螺接有密封顶盖(403)，所述集液管(401)的底部外围固定连接有呈环形的限位板(406)，且集液管(401)的内部固定安装有第二过滤网(407)，所述集液管(401)的外部套接有圆筒过滤网(404)，所述圆筒过滤网(404)覆盖位于圆形螺纹块(402)和密封顶盖(403)之间的集液管(401)，所述集液孔(405)均匀分布且位于圆形螺纹块(402)的顶部，所述第二过滤网(407)位于集液孔(405)的底部，所述限位板(406)开设有透水孔(408)，且限位板(406)与限位环(304)相适配。
2.根据权利要求1所述的一种化工制药实验室用污水处理固液分离装置，其特征在于：所述分离筒(302)的顶部一体成型有固定法兰(301)，且分离筒(302)通过固定法兰(301)与收集桶(1)螺接固定，所述出液管(305)的外端固定螺接有过滤盖(306)，所述过滤盖(306)的中部固定连接有第一过滤网(307)。
3.根据权利要求2所述的一种化工制药实验室用污水处理固液分离装置，其特征在于：所述圆形螺纹块(402)的外部开设有外螺纹，所述分离筒(302)的内壁开设有内螺纹，所述外螺纹和内螺纹相适配。
4.根据权利要求2所述的一种化工制药实验室用污水处理固液分离装置，其特征在于：所述集液管(401)、圆形螺纹块(402)和限位板(406)为一体成型结构，且集液管(401)、圆形螺纹块(402)和限位板(406)为金属材质，所述集液孔(405)和透水孔(408)的规格一致。
5.根据权利要求1所述的一种化工制药实验室用污水处理固液分离装置，其特征在于：所述收集桶(1)的底部四角均焊接有支撑柱(2)，且支撑柱(2)的底部固定安装有万向轮，所述万向轮的顶部设置有止刹片。
6.根据权利要求2所述的一种化工制药实验室用污水处理固液分离装置，其特征在于：所述圆筒过滤网(404)、第二过滤网(407)和第一过滤网(307)的过滤孔径依次递减，且圆筒过滤网(404)、第二过滤网(407)和第一过滤网(307)的材质一致。
说明书
一种化工制药实验室用污水处理固液分离装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种化工制药实验室用污水处理固液分离装置。
背景技术
在利用化工制药实验室研究制药的时候，一般都会用到水，因此在研究实验过程中就会产生实验室制药污水，但是像实验室制药污水这类废水，其污染性是很高的，因此在化工制药实验室排污水之前需要对污水进行多道处理，其中固液分离则是最基本的处理步骤之一。
但是目前的固液分离机均利用离心力对固液进行分离，因此其分离性能较差，分离出的液体中还会含有部分固体，此种分离方式并不适用于化工制药实验室的污水进行固液分离，同时目前市场上的固液分离机结构较为复杂，需要专业人员才能进行拆卸和安装，且清理时较为复杂，对于化工制药实验室来说严重影响工作效率，为此提出一种化工制药实验室用污水处理固液分离装置。
实用新型内容
本实用新型的目的在于提供一种化工制药实验室用污水处理固液分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工制药实验室用污水处理固液分离装置，包括收集桶，所述收集桶的底部固定连接有分离机构，所述分离机构的内部固定连接有过滤机构，所述分离机构包括分离筒，所述分离筒的底壁固定连接有分离槽体，且分离槽体的侧壁固定连接有限位环，所述分离筒的一侧固定连接有出液管，所述过滤机构包括集液管，且集液管的外部固定连接有圆形螺纹块，所述集液管的外部开设有集液孔，且集液管的顶部螺接有密封顶盖，所述集液管的底部外围固定连接有呈环形的限位板，且集液管的内部固定安装有第二过滤网，所述集液管的外部套接有圆筒过滤网，所述圆筒过滤网覆盖位于圆形螺纹块和密封顶盖之间的集液管，所述集液孔均匀分布且位于圆形螺纹块的顶部，所述第二过滤网位于集液孔的底部，所述限位板开设有透水孔，且限位板与限位环相适配。
优选的，所述分离筒的顶部一体成型有固定法兰，且分离筒通过固定法兰与收集桶螺接固定，所述出液管的外端固定螺接有过滤盖，所述过滤盖的中部固定连接有第一过滤网。
优选的，所述圆形螺纹块的外部开设有外螺纹，所述分离筒的内壁开设有内螺纹，所述外螺纹和内螺纹相适配。
优选的，所述集液管、圆形螺纹块和限位板为一体成型结构，且集液管、圆形螺纹块和限位板为金属材质，所述集液孔和透水孔的规格一致。
优选的，所述收集桶的底部四角均焊接有支撑柱，且支撑柱的底部固定安装有万向轮，所述万向轮的顶部设置有止刹片。
优选的，所述圆筒过滤网、第二过滤网和第一过滤网的过滤孔径依次递减，且圆筒过滤网、第二过滤网和第一过滤网的材质一致。
与现有技术相比，本实用新型的有益效果是：
(1)、该化工制药实验室用污水处理固液分离装置，通过分离机构和过滤机构当中的圆筒过滤网、第二过滤网和第一过滤网的设置，实现了能够利用重力作用对污水当中的固体进行多道过滤，进而能够提高污水当中的固液分离效率，能够有效的减少液体当中的固体含量。
(2)、该化工制药实验室用污水处理固液分离装置，通过圆形螺纹块的设置，实现了在使用过程中，便于通过圆形螺纹块将分离机构和过滤机构相拆除，进而便于使用者进行日常清理工作，减少了清理时间，提升了清理效率。
（发明人：宋江维）
