申请日2020.12.08
公开（公告）日2021.08.31
IPC分类号C02F9/14
摘要
本实用新型公开了一种组合式旋转流生化反应器及污水处理系统，该反应器包括依次连接的缺氧池、好氧池、化学除磷池、沉淀池，缺氧池、好氧池、化学除磷池设置在沉淀池的周侧，为反应器的外层，沉淀池设置在反应器的内层，污水在外层形成旋转流态，然后汇入内层；反应器上设置进水口、出水口、排泥口，反应器的进水口设置在缺氧池的上部，反应器的出水口设置在沉淀池的上部，反应器的排泥口设置在沉淀池的底部，好氧池上设置回流口，回流口经回流管与缺氧池连接；缺氧池至少包括一级缺氧池，好氧池至少包括一级好氧池。该反应器不仅能够去除污水中的氮磷等营养物，而且采用了旋转流设计，减小了占地。
权利要求书
1.一种组合式旋转流生化反应器，其特征在于，包括依次连接的缺氧池、好氧池、化学除磷池、沉淀池，缺氧池、好氧池、化学除磷池设置在所述沉淀池的周侧，为所述反应器的外层，沉淀池设置在反应器的内层，污水在外层形成旋转流态，然后汇入内层的沉淀池；
所述反应器上设置进水口、出水口、排泥口，所述反应器的进水口设置在缺氧池的上部，所述反应器的出水口设置在所述沉淀池的上部，所述反应器的排泥口设置在沉淀池的底部，所述好氧池上设置回流口，所述回流口经回流管与所述缺氧池连接；
缺氧池至少包括一级缺氧池，好氧池至少包括一级好氧池。
2.根据权利要求1所述的组合式旋转流生化反应器，其特征在于，所述反应器为圆柱形罐体，所述缺氧池包括一级缺氧池，好氧池包括一级好氧池、二级好氧池、三级好氧池，污水依次进过一级缺氧池、一级好氧池、二级好氧池、三级好氧池；
所述缺氧池、一级好氧池之间设置缺氧池隔墙，所述一级好氧池和二级好氧池之间设置一级好氧池隔墙，所述二级好氧池和三级好氧池之间设置二级好氧池隔墙，所述三级好氧池和化学除磷池之间设置三级好氧池隔墙；
所述缺氧池隔墙的底部设置缺氧池过水孔，所述一级好氧池隔墙的上部设置一级好氧池过水孔，所述二级好氧池隔墙的上部设置二级好氧池过水孔，所述三级好氧池隔墙的上部设置三级好氧池过水孔，所述三级好氧池隔墙的上部设置三级好氧池隔墙过水孔。
3.根据权利要求1或2所述的组合式旋转流生化反应器，其特征在于，所述反应器外层中污水经过化学除磷池后，在经过脱气池，然后进入内层的沉淀池，所述化学除磷池和脱气池之间设置化学除磷池隔墙，所述脱气池和一级缺氧池之间设置脱气池隔墙。
4.根据权利要求3所述的组合式旋转流生化反应器，其特征在于，所述化学除磷池隔墙低于所述化学除磷池内的液面。
5.根据权利要求1或2所述的组合式旋转流生化反应器，其特征在于，缺氧池和好氧池内均设置若干生化组合单元，所述生化组合单元包括框体、填料及曝气器，所述好氧池的上部均设置曝气器供气口，所述曝气器供气口与外部气体管道连接。
6.根据权利要求1或2所述的组合式旋转流生化反应器，其特征在于，所述化学除磷池设有PAC投加孔和PAM投加孔。
7.根据权利要求3所述的组合式旋转流生化反应器，其特征在于，所述沉淀池为竖流式沉淀池，所述沉淀池内设置中心筒、污泥斗、溢流堰，所述脱气池通过管道与中心筒连接，所述中心筒设置在污泥斗的上部，所述排泥口设置在污泥斗的底部，所述沉淀池的内壁周侧设置溢流堰，所述溢流堰在所述沉淀池壁的位置处设置所述出水口。
8.根据权利要求2所述的组合式旋转流生化反应器，其特征在于，反应器的底部设置放空口，所述一级好氧池隔墙、二级好氧池隔墙的底部均设置平衡孔。
9.根据权利要求1或2所述的组合式旋转流生化反应器，其特征在于，所述一级缺氧池内底部设有推流搅拌器。
10.一种污水处理系统，其特征在于，包括权利要求1-9任意一项所述的组合式旋转流生化反应器。
说明书
一种组合式旋转流生化反应器及污水处理系统
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种组合式旋转流生化反应器及污水处理系统。
背景技术
随着我国经济社会的发展，水资源危机及水环境污染日益加剧，各类污水/废水的排放量大幅增加，严重威胁水体环境，已成为国内外环保领域关注的热点之一。
“十二五”以来，国家密集出台多项环境保护与治理相关政策，其重心由工业、城市污染治理逐步转向村镇环境综合治理转移，村镇污水处理已成为亟需解决的环保问题。结合我国村镇生活污水及小型企业废水生产分布分散、地形复杂、管网覆盖不完善，水量不稳定等特点，因而不适合采用传统污水处理厂的集中式处理，而具有灵活、简便和高效的一体化污水处理装置应运而生。
现有的污水一体化处理装置所采用的常规处理技术己趋于成熟，对控制水环境污染起到积极的作用，但对氮、磷等营养物去除率仍较低，使得湖泊、水库等水体日趋恶化，水体富营养化问题仍相当突出。此外，现有的一体化污水处理装置还存在占地面积大及能耗高的不足。
实用新型内容
本实用新型提供了一种组合式旋转流生化反应器及污水处理系统，该反应器不仅能够去除污水中的氮磷等营养物，而且采用了旋转流设计，减小了占地。
为实现上述目的，本实用新型的技术方案为：
一种组合式旋转流生化反应器，其特征在于，包括依次连接的缺氧池、好氧池、化学除磷池、沉淀池，缺氧池、好氧池、化学除磷池设置在所述沉淀池的周侧，为所述反应器的外层，沉淀池设置在反应器的内层，污水在外层依次经过缺氧池、好氧池、化学除磷池，污水在外层形成旋转流态，然后汇入内层；
所述反应器上设置进水口、出水口、排泥口，所述反应器的进水口设置在缺氧池的上部，所述反应器的出水口设置在所述沉淀池的上部，所述反应器的排泥口设置在沉淀池的底部，所述好氧池上设置回流口，所述回流口经回流管、循环泵与所述缺氧池连接，将好氧池内的硝态氮、亚硝态氮回流至缺氧池，在缺氧池内进行反硝化作用脱氮；
缺氧池至少包括一级缺氧池，好氧池至少包括一级好氧池。

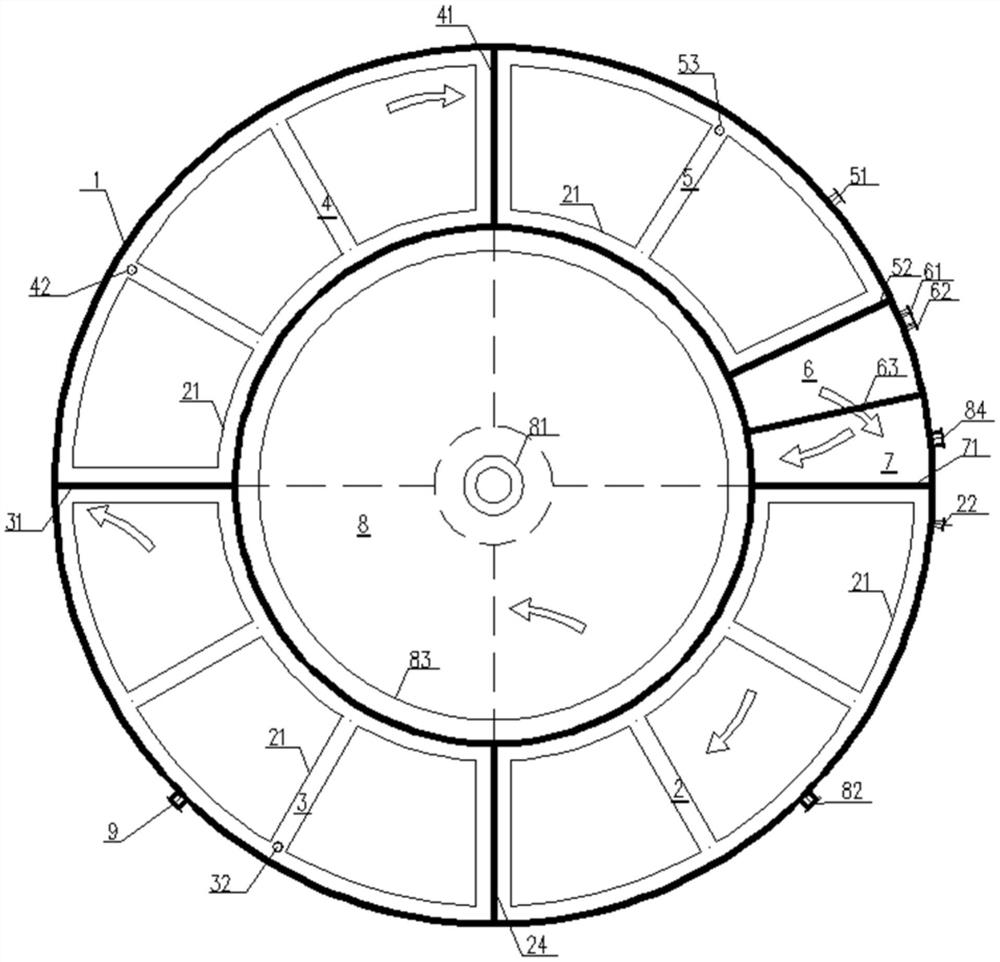

优选地，所述反应器为圆柱形罐体，所述缺氧池包括一级缺氧池，好氧池包括一级好氧池、二级好氧池、三级好氧池，污水依次进过一级缺氧池、一级好氧池、二级好氧池、三级好氧池；所述沉淀池的截面为圆形，所述一级缺氧池、一级好氧池、二级好氧池、三级好氧池的截面为扇环形，并围绕在沉淀池的外侧；
所述缺氧池、一级好氧池之间设置缺氧池隔墙，所述一级好氧池和二级好氧池之间设置一级好氧池隔墙，所述二级好氧池和三级好氧池之间设置二级好氧池隔墙，所述三级好氧池和化学除磷池之间设置三级好氧池隔墙；
所述缺氧池隔墙的底部设置缺氧池过水孔，所述一级好氧池隔墙的上部设置一级好氧池过水孔，所述二级好氧池隔墙的上部设置二级好氧池过水孔，所述三级好氧池隔墙的上部设置三级好氧池过水孔，所述三级好氧池隔墙的上部设置三级好氧池隔墙过水孔。
优选地，所述反应器外层中污水经过化学除磷池后，在经过脱气池，然后进入内层的沉淀池，所述化学除磷池和脱气池之间设置化学除磷池隔墙，所述脱气池和一级缺氧池之间设置脱气池隔墙，通过设置脱气池实现脱去污水中多余的氧气及有机物分解产生的二氧化碳等气体，提高沉淀池的沉淀效果。
优选地，所述化学除磷池隔墙低于所述化学除磷池内的液面，使化学除磷池内的污水流入脱气池时有跌落的效果，在跌落的过程中，去除气体效果更好。
优选地，缺氧池和好氧池内均设置若干生化组合单元，所述生化组合单元包括框体、填料及曝气器，曝气器设置在框体内底部，填料设置在框体内，所述好氧池的上部均设置曝气器供气口，所述曝气器供气口与外部气体管道连接，生化组合单元可为缺氧池和好氧池内微生物生长及附着提供有利条件，提高污水处理负荷，减少污泥产量，并实现CODcr、BOD5、总氮、氨氮的稳定去除。
优选地，所述化学除磷池设有PAC(聚合氯化铝)投加孔和PAM(聚丙烯酰胺)投加孔，通过投加混凝剂和絮凝剂实现污水中总磷及SS(固体悬浮物)的去除。
优选地，所述沉淀池为竖流式沉淀池，所述沉淀池内设置中心筒、污泥斗、溢流堰，所述脱气池通过管道与中心筒连接，所述中心筒设置在污泥斗的上部，所述排泥口设置在污泥斗的底部，排泥口可连接外部的污泥回流泵及剩余污泥泵，实现污泥回流及剩余污泥排放，所述沉淀池的内壁上部周侧设置溢流堰，所述溢流堰在所述沉淀池壁的位置处设置所述出水口，澄清水从沉淀池上端周围的溢流堰排入出水口。
优选地，反应器的底部设置放空口，所述一级好氧池隔墙、二级好氧池隔墙的底部均设置平衡孔，即一级好氧池隔墙平衡孔、二级好氧池平衡孔，由于一级好氧池、二级好氧池底部设有一级好氧池隔墙平衡孔、二级好氧池平衡孔，因此打开放空口可将缺氧池及好氧池内的污水放空，并实现反应器的检修。
优选地，所述一级缺氧池内底部设有推流搅拌器，将污水混合搅拌，保证污水与一级缺氧池内的活性污泥完全混合，达到更好的总氮处理效果，同时为反应器提供旋转流动力。
本实用新型还提供了一种污水处理系统，包括上述的组合式旋转流生化反应器。
本实用新型由于采用以上技术方案，使其与现有技术相比具有以下的优点和积极效果：
(1)本实用新型的组合式旋转流生化反应器采用旋转流设计，使得在采用相同池容的情况下，污水流态更佳，整个反应器内无死角区域，使得处理效果更好。因此在保证处理效果的前提下，减小了占地；
(2)组合式旋转流生化反应器结合了传统AO工艺及生物膜法工艺的技术特点，AO工艺对于CODcr、BOD5、总氮、氨氮均有良好的去除效果，生物膜法工艺负荷高，抗冲击负荷能力强，污泥产量少；
(3)与普通的污水处理装置相比，增加化学除磷系统，提高反应器的除磷效率；
(4)组合式旋转流生化反应器将主要的污水处理工艺整合成为一个整体的反应器，使用地更加集约化，并实现了更好的污水处理效果。同时由于反应器内设备少，污泥产量少，因此维护简单，并降低了运行费用。
（发明人：李诗恬;黄志皓;姜中生;曾祥柳）
