申请日2021.01.14
公开（公告）日2021.10.12
IPC分类号C02F3/12
摘要
本实用新型公开了一种SBR污水处理装置，涉及污水处理装置领域，包括支撑装置、主体装置、曝气装置、排水装置以及排泥装置，支撑装置包括底板、底座以及固定座，底座下端与底板上表面连接，固定座下端与底板上表面连接，主体装置包括沉淀池以及支撑板，沉淀池下表面与底板上表面连接，曝气装置包括空气泵、连接块以及曝气管，空气泵一侧表面与固定座上表面连接，若干曝气管下端均与支撑板上表面连接，排水装置包括排水管以及过滤器，沉淀池外部一侧表面设有第一通孔，过滤器一端与沉淀池内部一侧表面连接，本实用新型通过控制器控制污水的进出，空气泵、排水阀以及抽泥泵的打开与关闭，实现全流程无人监控，更加智能，节约人力成本。
权利要求书

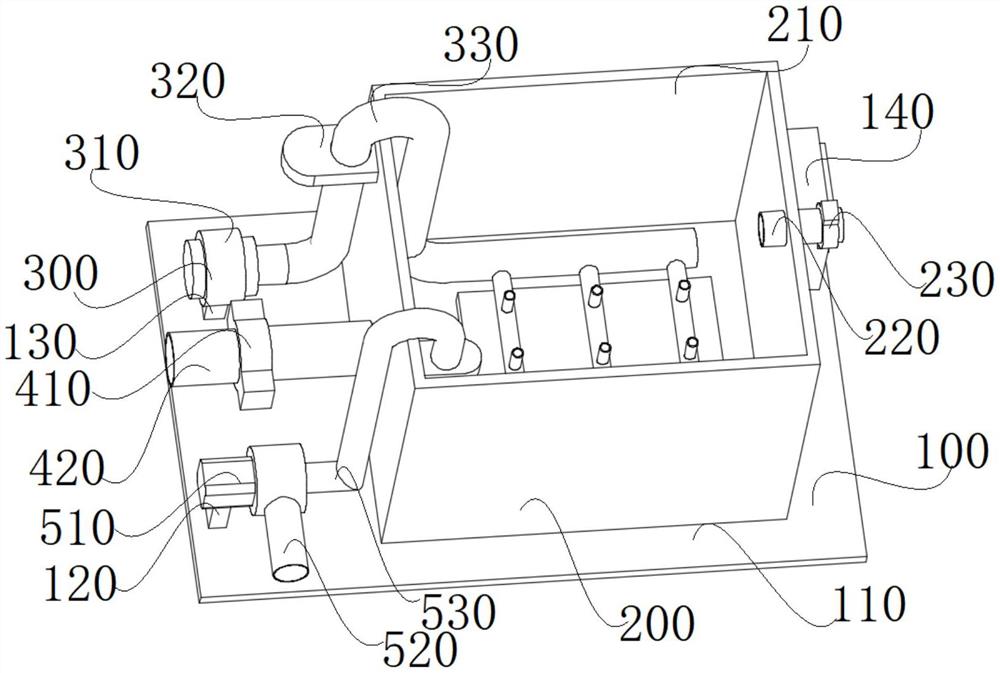

1.一种SBR污水处理装置，包括支撑装置(100)、主体装置(200)、曝气装置(300)、排水装置(400)以及排泥装置(500)，其特征在于：所述支撑装置(100)包括底板(110)、底座(120)以及固定座(130)，所述底座(120)下端与底板(110)上表面连接，所述固定座(130)下端与底板(110)上表面连接，所述主体装置(200)包括沉淀池(210)以及支撑板(240)，所述沉淀池(210)下表面与底板(110)上表面连接，所述曝气装置(300)包括空气泵(310)、连接块(320)以及曝气管(340)，所述空气泵(310)一侧表面与固定座(130)上表面连接，所述连接块(320)一端与沉淀池(210)一侧表面连接，若干所述曝气管(340)下端均与支撑板(240)上表面连接，所述排水装置(400)包括排水管(420)以及过滤器(430)，所述沉淀池(210)一侧表面设有第一通孔，所述排水管(420)一端穿过第一通孔，且与过滤器(430)一端连接，所述排泥装置(500)包括抽泥泵(510)以及固定块(540)，所述抽泥泵(510)一侧表面与底座(120)上表面连接，所述固定块(540)一端与沉淀池(210)内部一侧表面连接。
2.根据权利要求1所述的一种SBR污水处理装置，其特征在于：所述支撑装置(100)还包括控制器(140)，所述控制器(140)下表面与底板(110)上表面连接。
3.根据权利要求1所述的一种SBR污水处理装置，其特征在于：所述主体装置(200)还包括污水管(220)以及污水阀(230)，所述沉淀池(210)外部一侧表面设有第二通孔，所述污水管(220)一端安装于第二通孔内，所述污水阀(230)内表面与污水管(220)外表面连接。
4.根据权利要求1所述的一种SBR污水处理装置，其特征在于：所述曝气装置(300)还包括空气管(330)以及出气管(350)，所述空气泵(310)一端设有第一旋转孔，所述空气管(330)一端与第一旋转孔旋转配合，若干所述曝气管(340)上端均设有第二旋转孔，若干所述出气管(350)下端分别与若干第二旋转孔旋转配合，所述连接块(320)上表面设有第三通孔，所述空气管(330)一端贯穿第三通孔并与第三通孔连接。
5.根据权利要求1所述的一种SBR污水处理装置，其特征在于：所述排水装置(400)还包括排水阀(410)，所述排水阀(410)内表面与排水管(420)外表面连接。
6.根据权利要求1所述的一种SBR污水处理装置，其特征在于：所述排泥装置(500)还包括出泥管(520)以及吸泥管(530)，所述抽泥泵(510)一侧表面设有第四通孔，所述出泥管(520)一端安装于第四通孔内，所述抽泥泵(510)一侧表面设有第三旋转孔，所述吸泥管(530)一端与第三旋转孔旋转配合，所述固定块(540)上表面设有第五通孔，所述吸泥管(530)一端贯穿第五通孔并与第五通孔连接。
说明书
一种SBR污水处理装置
技术领域
本实用新型涉及污水处理装置领域，特别涉及一种SBR污水处理装置。
背景技术
污水处理是使污水达到排入某一水体或再次使用的水质要求对其净化的过程，污水处理被广泛的应用于建筑、农业、交通等各个领域，也越来越多地走进普通百姓的日常生活，随着社会的发展，水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，而且污水处理利润较高，行业发展潜力巨大。
目前，污水处理常采用的技术是SBR污水处理技术，但目前的污水处理技术不够智能，不能做到无人监控，且装置复杂，不利于检查与维修等等，为此，我们提出一种SBR污水处理装置。
实用新型内容
本实用新型的主要目的在于提供一种SBR污水处理装置，可以有效解决背景技术中的目前的污水处理技术不够智能，不能做到无人监控，且装置复杂，不利于检查与维修等问题。
为实现上述目的，本实用新型采取的技术方案为：一种SBR污水处理装置，包括支撑装置、主体装置、曝气装置、排水装置以及排泥装置，所述支撑装置包括底板、底座以及固定座，所述底座下端与底板上表面连接，所述固定座下端与底板上表面连接，所述主体装置包括沉淀池以及支撑板，所述沉淀池下表面与底板上表面连接，所述曝气装置包括空气泵、连接块以及曝气管，所述空气泵一侧表面与固定座上表面连接，所述连接块一端与沉淀池一侧表面连接，若干所述曝气管下端均与支撑板上表面连接，所述排水装置包括排水管以及过滤器，所述沉淀池一侧表面设有第一通孔，所述排水管一端穿过第一通孔，且与过滤器一端连接，所述排泥装置包括抽泥泵以及固定块，所述抽泥泵一侧表面与底座上表面连接，所述固定块一端与沉淀池内部一侧表面连接，其中，曝气管有三个，具有输送空气的作用。
优选的，所述支撑装置还包括控制器，所述控制器下表面与底板上表面连接，其中，控制器具有控制空气泵以及抽泥泵开启与关闭的作用。
优选的，所述主体装置还包括污水管以及污水阀，所述沉淀池外部一侧表面设有第二通孔，所述污水管一端安装于第二通孔内，所述污水阀内表面与污水管外表面连接，其中，污水阀具有控制污水进出的作用。
优选的，所述曝气装置还包括空气管以及出气管，所述空气泵一端设有第一旋转孔，所述空气管一端与第一旋转孔旋转配合，若干所述曝气管上端均设有第二旋转孔，若干所述出气管下端分别与若干第二旋转孔旋转配合，所述连接块上表面设有第三通孔，所述空气管一端贯穿第三通孔并与第三通孔连接，其中，空气泵具有将外部空气输送到沉淀池中的作用。
优选的，所述排水装置还包括排水阀，所述排水阀内表面与排水管外表面连接，其中，排水阀具有控制沉淀池中的水流出的作用。
优选的，所述排泥装置还包括出泥管以及吸泥管，所述抽泥泵一侧表面设有第四通孔，所述出泥管一端安装于第四通孔内，所述抽泥泵一侧表面设有第三旋转孔，所述吸泥管一端与第三旋转孔旋转配合，所述固定块上表面设有第五通孔，所述吸泥管一端贯穿第五通孔并与第五通孔连接，其中，吸泥管具有将沉淀池中沉淀的污泥抽出沉淀池的作用。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型中，通过控制器控制污水的进出，空气泵、排水阀以及抽泥泵的打开与关闭，实现全流程无人监控，更加智能，节约人力成本。
2.本实用新型中，通过简化污水处理装置的结构，降低了检查与维护的机率，节约了生产成本，降低了污水处理全流程所需要的时间，提高了污水处理的效率。
（发明人：章燕;张维志;周瑜）
