申请日2021.02.04
公开（公告）日2021.10.26
IPC分类号A01K63/04
摘要
本实用新型公开了一种养殖污水刮泥污水设备，涉及污水处理技术领域，包括沉淀池体、挡板和保护横杆，所述沉淀池体的内部设置有水槽，所述水槽的内壁一侧面固定连接有供电池，所述供电池的顶面固定连接有保护壳，所述保护壳的内部一侧面固定连接有抽水泵，所述抽水泵的内部固定连接有输水管，所述水槽的内壁底面固定连接有液压缸，本实用新型通过固定连接在水槽内部里面的两个液压缸和液压杆，以及与液压杆顶端固定连接在一起的两个支撑横杆，这样操作人员就可以根据水位通过按动升降按钮即可使得两个支撑横杆的高度发生改变，进而就方便该装置对不同水位的进行刮泥操作，进一步的提高了该装置的灵活性。
权利要求书

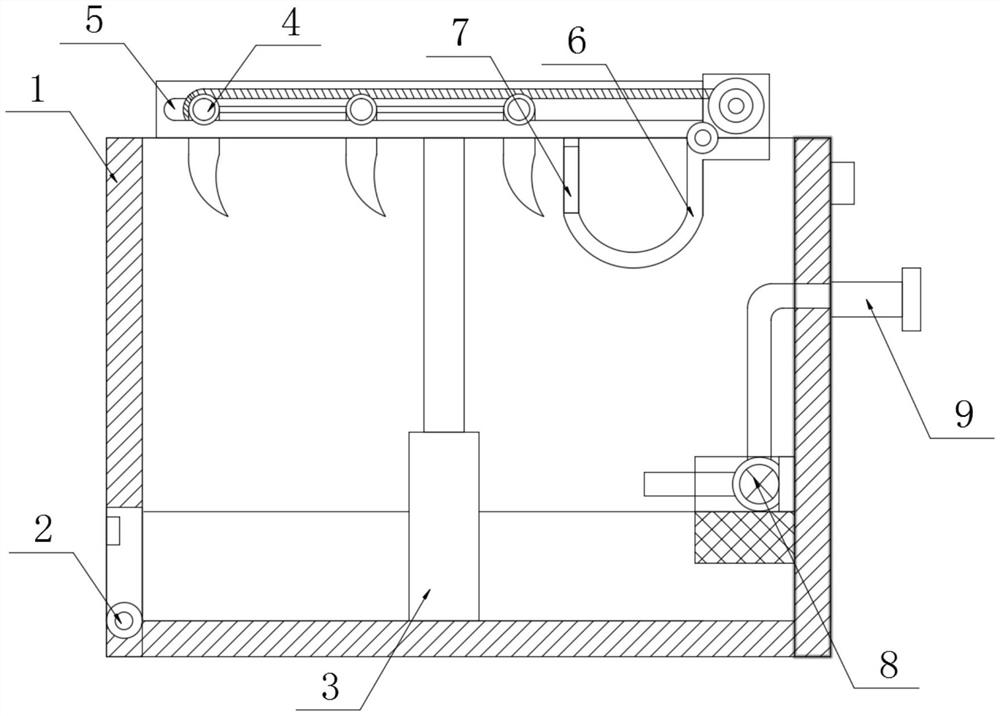

1.一种养殖污水刮泥污水设备，包括沉淀池体（1）、挡板（19）和保护横杆（21），其特征在于，所述沉淀池体（1）的内部设置有水槽（11），所述水槽（11）的内壁一侧面固定连接有供电池（24），所述供电池（24）的顶面固定连接有保护壳（17），所述保护壳（17）的内部一侧面固定连接有抽水泵（8），所述抽水泵（8）的内部固定连接有输水管（23），所述水槽（11）的内壁底面固定连接有液压缸（3），所述液压缸（3）的顶端设置有液压杆（20），所述液压杆（20）的顶端与支撑横杆（10）固定连接，所述支撑横杆（10）的内部设置有滑槽（5），所述滑槽（5）的内部活动连接有活动套杆（4），所述活动套杆（4）的一端活动连接有滑轮（15），所述活动套杆（4）的一端固定连接有铲板（18），所述支撑横杆（10）的一端固定连接有保护横杆（21），所述保护横杆（21）的内部固定连接有转动电机（13），所述转动电机（13）的两端固定连接有转动杆（22），所述转动杆（22）在远离转动电机（13）的一端活动连接有链条绳（25），所述链条绳（25）的一端与活动套杆（4）固定连接，所述铲板（18）一侧面顶端固定连接有连接杆（12）。
2.根据权利要求1所述的一种养殖污水刮泥污水设备，其特征在于，所述水槽（11）的一侧面固定连接有转动轴（2），转动轴（2）的外表面活动连接有挡板（19），挡板（19）的一侧面设置有抠槽（14），且抠槽（14）位于挡板（19）的一侧面的中轴线上，挡板（19）的材质为金属材质。
3.根据权利要求1所述的一种养殖污水刮泥污水设备，其特征在于，所述沉淀池体（1）的一侧面固定连接有升降按钮（16），输水管（23）在远离抽水泵（8）的一端套接有出水口（9），且出水口（9）的一端固定连接在沉淀池体（1）的一侧面上，出水口（9）和升降按钮（16）位于沉淀池体（1）的同一侧。
4.根据权利要求1所述的一种养殖污水刮泥污水设备，其特征在于，所述液压缸（3）和液压杆（20）的个数有两个，且两个液压缸（3）分别位于水槽（11）的内部前侧面与背面的中间位置，支撑横杆（10）的个数有两个，且两个支撑横杆（10）的内部均开设有滑槽（5）。
5.根据权利要求1所述的一种养殖污水刮泥污水设备，其特征在于，所述铲板（18）的个数有三个，且三个铲板（18）处于同一轴线上，铲板（18）的前侧面和背面顶端均固定连接有一个活动套杆（4），每个活动套杆（4）均与滑槽（5）活动连接在一起。
6.根据权利要求1所述的一种养殖污水刮泥污水设备，其特征在于，所述滑轮（15）的个数有若干个，且若干个滑轮（15）的外壁均与滑槽（5）活动连接在一起，连接杆（12）的固定有两个，三个铲板（18）通过两个连接杆（12）固定连接在一起，两个连接杆（12）处于同一轴线上。
7.根据权利要求1所述的一种养殖污水刮泥污水设备，其特征在于，所述保护横杆（21）的底面固定连接有浮泥槽（6），浮泥槽（6）的一侧面设置有进料口（7），浮泥槽（6）的俯视截面长度与保护横杆（21）的长度相等，且两个转动杆（22）的长度相等，链条绳（25）的个数有两个。
说明书
一种养殖污水刮泥污水设备
技术领域
本实用新型涉及污水处理技术领域，具体是一种养殖污水刮泥污水设备。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备。利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物。沉淀池按水流方向分为水平沉淀池和垂直沉淀池。沉淀效果决定于沉淀池中水的流速和水在池中的停留时间。为了提高沉淀效果，减少用地面积，多采用蜂窝斜管异向流沉淀池、加速澄清池、脉冲澄清池等。沉淀池在废水处理中广为使用。考虑到颗粒沉淀过程中的絮凝因素，假设颗粒的沉速以等加速改变，并设起始沉速为零。由进、出水口、水流部分和污泥斗三个部分组成。平流式沉淀池多用混凝土筑造，也可用砖石圬工结构，或用砖石衬砌的土池。平流式沉淀池构造简单，沉淀效果好，工作性能稳定，使用广泛，但占地面积较大。若加设刮泥机或对比重较大沉渣采用机械排除，可提高沉淀池工作效率。
但是，现有的一些沉淀池在实际应用上还存在一些不足之处，一方面现有的沉淀池只是单纯的纯电池无法做到。更为高效的固液分离，进而不仅影响到了水质，还增加了工作人员的工作量，另一方面，现有的沉淀池在解决浮泥时，由于用于清理浮泥的装置的体积一般比较大，位置通常都是事先固定的，无法灵活的根据水位的高低来调节清理浮泥装置的位置，操作起来比较麻烦。
因此，本领域技术人员提供了一种养殖污水刮泥污水设备，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种养殖污水刮泥污水设备，以解决上述背景技术中提出的现有的一些沉淀池在实际应用上还存在一些不足之处，一方面现有的沉淀池只是单纯的纯电池无法做到。更为高效的固液分离，进而不仅影响到了水质，还增加了工作人员的工作量，另一方面，现有的沉淀池在解决浮泥时，由于用于清理浮泥的装置的体积一般比较大，位置通常都是事先固定的，无法灵活的根据水位的高低来调节清理浮泥装置的位置，操作起来比较麻烦问题。
为实现上述目的，本实用新型提供如下技术方案：
一种养殖污水刮泥污水设备，包括沉淀池体、挡板和保护横杆，所述沉淀池体的内部设置有水槽，所述水槽的内壁一侧面固定连接有供电池，所述供电池的顶面固定连接有保护壳，所述保护壳的内部一侧面固定连接有抽水泵，所述抽水泵的内部固定连接有输水管，所述水槽的内壁底面固定连接有液压缸，所述液压缸的顶端设置有液压杆，所述液压杆的顶端与支撑横杆固定连接，所述支撑横杆的内部设置有滑槽，所述滑槽的内部活动连接有活动套杆，所述活动套杆的一端活动连接有滑轮，所述活动套杆的一端固定连接有铲板，所述支撑横杆的一端固定连接有保护横杆，所述保护横杆的内部固定连接有转动电机，所述转动电机的两端固定连接有转动杆，所述转动杆在远离转动电机的一端活动连接有链条绳，所述链条绳的一端与活动套杆固定连接，所述铲板一侧面顶端固定连接有连接杆。
作为本实用新型的一种优选实施方式：所述水槽的一侧面固定连接有转动轴，转动轴的外表面活动连接有挡板，挡板的一侧面设置有抠槽，且抠槽位于挡板的一侧面的中轴线上，挡板的材质为金属材质。
作为本实用新型的一种优选实施方式：所述沉淀池体的一侧面固定连接有升降按钮，输水管在远离抽水泵的一端套接有出水口，且出水口的一端固定连接在沉淀池体的一侧面上，出水口和升降按钮位于沉淀池体的同一侧。
作为本实用新型的一种优选实施方式：所述液压缸和液压杆的个数有两个，且两个液压缸分别位于水槽的内部前侧面与背面的中间位置，支撑横杆的个数有两个，且两个支撑横杆的内部均开设有滑槽。
作为本实用新型的一种优选实施方式：所述铲板的个数有三个，且三个铲板处于同一轴线上，铲板的前侧面和背面顶端均固定连接有一个活动套杆，每个活动套杆均与滑槽活动连接在一起。
作为本实用新型的一种优选实施方式：所述滑轮的个数有若干个，且若干个滑轮的外壁均与滑槽活动连接在一起，连接杆的固定有两个，三个铲板通过两个连接杆固定连接在一起，两个连接杆处于同一轴线上。
作为本实用新型的一种优选实施方式：所述保护横杆的底面固定连接有浮泥槽，浮泥槽的一侧面设置有进料口，浮泥槽的俯视截面长度与保护横杆的长度相等，且两个转动杆的长度相等，链条绳的个数有两个。
与现有技术相比，本实用新型的有益效果是：
本实用新型一种养殖污水刮泥污水设备,通过固定连接在水槽内部里面的两个液压缸和液压杆，以及与液压杆顶端固定连接在一起的两个支撑横杆，这样操作人员就可以根据水位通过按动升降按钮即可使得两个支撑横杆的高度发生改变，进而就方便该装置对不同水位的进行刮泥操作，进一步的提高了该装置的灵活性，通过活动连接在滑槽内部的活动套杆和与活动套杆套固定连接在一起的铲板，以及与活动套杆连接在一起的两个链条绳，这样在操作人员启动转动电机后，就可以通过链条绳带动三个铲板进行定向移动，即可铲去水面上的浮泥，进一步的达到固液分离的效果，且刮起的浮泥也会进入到浮泥槽中方便清理，同时在刮泥的过程中，也可以通过液压缸和液压杆来控制铲板的高度，进行上下的反复运动，进而就可以减轻一次刮除不干净的浮泥在外力的作用下再次污染水的情况。
（发明人：杨胜利;杨帆）
