申请日2021.08.09
公开（公告）日2021.10.29
IPC分类号C02F1/48; C02F1/28
摘要
本发明涉及污水处理领域，具体的公开了一种纳磁一体化污水处理设备，包括壳体，所述壳体的顶部两侧固定连接有侧板，两个侧板之间固定连接有横梁，所述侧板的顶部均固定连接有L形杆，两个L形杆之间固定连接有设有盖板的加料斗，所述加料斗上设置有自动加料组件，所述壳体的底部固定连接有锥体，所述锥体的侧边固定连接有出料管，出料管与壳体的内部连通，所述壳体的顶部侧边固定连接有设置有流量控制阀的进水口，进水口贯穿壳体，所述进水口偏心连通有固定柱，所述固定柱的底端端部开设有多个出水孔。该装置有效的防止水流会激起沉淀池中底部的沉淀，防止纳磁吸附后的沉淀堵塞住排污口，具有充分利用纳磁的优点。
权利要求书

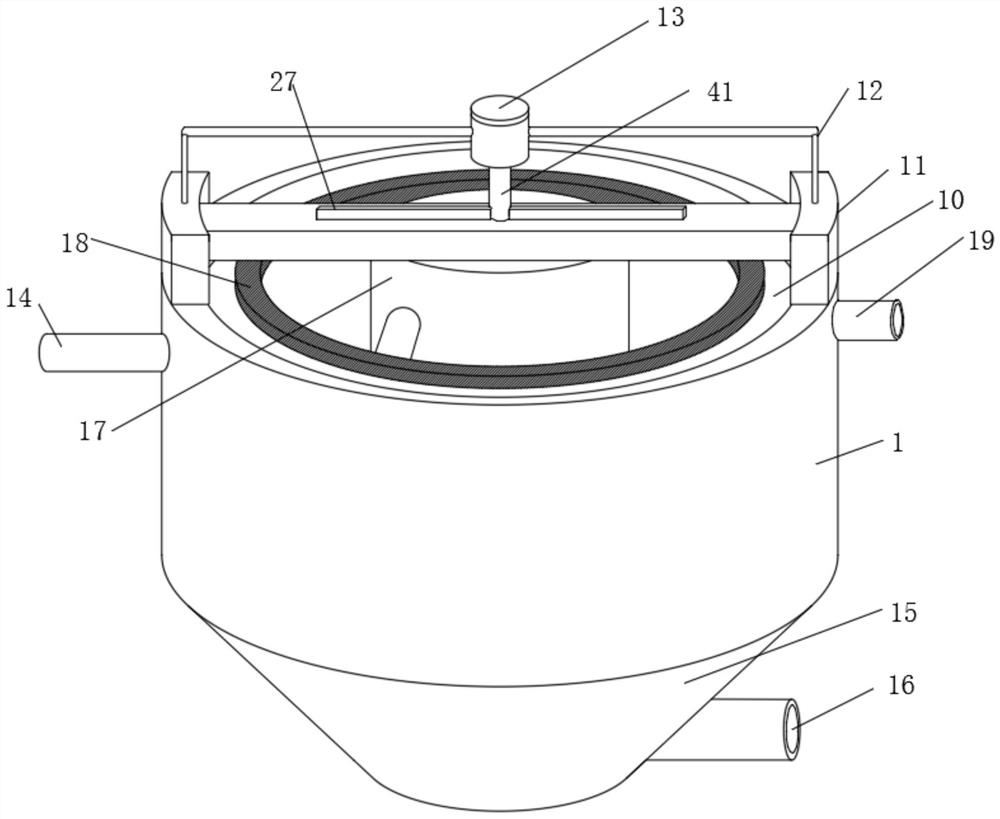

1.一种纳磁一体化污水处理设备，包括壳体(1)，其特征在于，所述壳体(1)的顶部两侧固定连接有侧板(11)，两个侧板(11)之间固定连接有横梁(111)，所述侧板(11)的顶部均固定连接有L形杆(12)，两个L形杆(12)之间固定连接有设有盖板的加料斗(13)，所述加料斗(13)上设置有自动加料组件(4)，所述壳体(1)的底部固定连接有锥体(15)，所述锥体(15)的侧边固定连接有出料管(16)，出料管(16)与壳体(1)的内部连通，所述壳体(1)的顶部侧边固定连接有设置有流量控制阀的进水口(14)，进水口(14)贯穿壳体(1)，所述进水口(14)偏心连通有固定柱(17)，所述固定柱(17)的底端端部开设有多个出水孔，所述固定柱(17)的顶端固定连接在横梁(111)上，所述固定柱(17)的内部设置有撒料组件(2)和排污组件(3)，所述壳体(1)的顶部壁板上设置有水槽(10)，所述水槽(10)的内壁上设置有滤环(18)，所述水槽(10)连通有出水口(19)，所述撒料组件(2)与自动加料组件(4)传动连接。
2.根据权利要求1所述的一种纳磁一体化污水处理设备，其特征在于，所述撒料组件(2)包括连接板(20)、转动环(21)、斜板(22)、底柱(23)、排污架(24)、刮板(25)、转动柱(26)、菱形柱(27)、导管(28)和出料口(29)，所述转动环(21)设有两个，转动环(21)均转动连接在固定柱(17)的内部，两个转动环(21)之间固定连接有多个斜板(22)，所述进水口(14)与固定柱(17)的连通处位于斜板(22)的中线上，两个转动环(21)中位于底部的转动环(21)的底部两侧均固定连接有连接板(20)，所述连接板(20)远离转动环(21)的一端固定连接有底柱(23)。
3.根据权利要求2所述的一种纳磁一体化污水处理设备，其特征在于，所述两个转动环(21)中位于顶部的转动环(21)通过连接件固定连接有转动柱(26)，所述转动柱(26)的顶部与自动加料组件(4)传动连接，所述转动柱(26)贯穿横梁(111)，所述转动柱(26)的顶部侧边固定连接有菱形柱(27)，所述菱形柱(27)内设置有导管(28)，所述导管(28)的底部连通有多个出料口(29)，所述菱形柱(27)内的导管(28)与自动加料组件(4)连通。
4.根据权利要求2所述的一种纳磁一体化污水处理设备，其特征在于，所述底柱(23)的底部固定连接有排污架(24)，所述排污架(24)的底部固定连接有多个刮板(25)，所述刮板(25)与锥体(15)的内底部壁板滑动连接，所述排污架(24)上设置有多个固定棒。
5.根据权利要求2所述的一种纳磁一体化污水处理设备，其特征在于，所述排污组件(3)包括立板(31)、转柱(32)、排污环槽(33)、第一齿轮(34)、第二齿轮(35)、第三齿轮(36)和螺旋杆(37)，所述转柱(32)转动连接在固定柱(17)上，所述转柱(32)上设有多个立板(31)，所述立板(31)的竖直方向的中线与斜板(22)在竖直方向的中线位于同一平面上。
6.根据权利要求5所述的一种纳磁一体化污水处理设备，其特征在于，所述锥体(15)的内底部开设有排污环槽(33)，所述排污环槽(33)的底部壁板倾斜设置，所述排污环槽(33)的最底端与出料管(16)连通。
7.根据权利要求5所述的一种纳磁一体化污水处理设备，其特征在于，所述转柱(32)的底部固定连接有第一齿轮(34)，所述第一齿轮(34)啮合连接有第二齿轮(35)，所述第二齿轮(35)啮合连接有第三齿轮(36)，所述第三齿轮(36)的顶部固定连接有螺旋杆(37)，所述螺旋杆(37)位于出料管(16)与排污环槽(33)的连通处。
8.根据权利要求3所述的一种纳磁一体化污水处理设备，其特征在于，所述自动加料组件(4)包括滑棒(40)、进料管(41)、转动棒(42)、丝杆(43)、活塞(44)、握把(45)、卡棒(46)、U形卡槽(47)、滑板(48)和弹簧(49)，所述进料管(41)的一端固定连接在加料斗(13)的底部，进料管(41)的另一端与菱形柱(27)转动套接，所述进料管(41)连通有加料斗(13)的内部和导管(28)，所述进料管(41)与加料斗(13)的连通处设置有滑动的阀门，所述转动柱(26)的顶部设有一个凸起且该凸起的顶部固定连接有卡棒(46)。
9.根据权利要求8所述的一种纳磁一体化污水处理设备，其特征在于，所述卡棒(46)滑动连接有滑板(48)，所述滑板(48)的顶部中心处固定连接有滑棒(40)，所述滑棒(40)上套接有弹簧(49)，所述弹簧(49)的两端分别固定连接在转动棒(42)的内部壁板上和滑板(48)的顶部壁板上，所述卡棒(46)活动卡接U形卡槽(47)，所述转动柱(26)通过卡棒(46)和U形卡槽(47)卡接有转动棒(42)，所述U形卡槽(47)开设在转动棒(42)上。
10.根据权利要求9所述的一种纳磁一体化污水处理设备，其特征在于，所述转动棒(42)转动套接在进料管(41)的内部，转动棒(42)的直径小于进料管(41)的内径，所述转动棒(42)的顶部固定连接有丝杆(43)，所述丝杆(43)螺纹套接有活塞(44)，所述丝杆(43)的顶部通过连接件固定连接有握把(45)，所述活塞(44)滑动连接在加料斗(13)的内部，所述活塞(44)与加料斗(13)滑动连接处的截面均为矩形。
说明书
一种纳磁一体化污水处理设备
技术领域
本发明涉及一种污水处理设备，具体涉及一种纳磁一体化污水处理设备，属于污水处理领域。
背景技术
纳磁一体化污水处理设备为岸立式集装箱式结构，可以有效去除悬浮污染物、色度、藻类、氮、磷等植物营养物质以及部分溶解性有机污染物，是一套综合性的水体净化处理装置，装置内各工艺环节可以根据水体特点进行强化，对不同污染情况的水体进行有针对性的净化处理。
但是现有的纳磁一体化污水处理设备在使用时仍具有一定的缺陷，由于磁一体化污水处理设备为箱式结构，而在河中需要抽水对水体进行净化，水流会激起沉淀池中底部的沉淀，进而导致沉淀不完全的情况出现，同时，由于纳磁是将水中的污染物进行吸附沉淀，纳磁吸附后的沉淀十分容易堵塞住排污口，为此，我们提出一种纳磁一体化污水处理设备。
发明内容
针对现有技术中的问题，本发明提供了一种纳磁一体化污水处理设备。
本发明的目的可以通过以下技术方案实现：
一种纳磁一体化污水处理设备，包括壳体，所述壳体的顶部两侧固定连接有侧板，两个侧板之间固定连接有横梁，所述侧板的顶部均固定连接有L形杆，两个L形杆之间固定连接有设有盖板的加料斗，所述加料斗上设置有自动加料组件，所述壳体的底部固定连接有锥体，所述锥体的侧边固定连接有出料管，出料管与壳体的内部连通，所述壳体的顶部侧边固定连接有设置有流量控制阀的进水口，进水口贯穿壳体，所述进水口偏心连通有固定柱，所述固定柱的底端端部开设有多个出水孔，所述固定柱的顶端固定连接在横梁上，所述固定柱的内部设置有撒料组件和排污组件，所述壳体的顶部壁板上设置有水槽，所述水槽的内壁上设置有滤环，所述水槽连通有出水口，所述撒料组件与自动加料组件传动连接。
优选的，所述撒料组件包括连接板、转动环、斜板、底柱、排污架、刮板、转动柱、菱形柱、导管和出料口，所述转动环设有两个，转动环均转动连接在固定柱的内部，两个转动环之间固定连接有多个斜板，所述进水口与固定柱的连通处位于斜板的中线上，两个转动环中位于底部的转动环的底部两侧均固定连接有连接板，所述连接板远离转动环的一端固定连接有底柱。
优选的，所述两个转动环中位于顶部的转动环通过连接件固定连接有转动柱，所述转动柱的顶部与自动加料组件传动连接，所述转动柱贯穿横梁，所述转动柱的顶部侧边固定连接有菱形柱，所述菱形柱内设置有导管，所述导管的底部连通有多个出料口，所述菱形柱内的导管与自动加料组件连通。
优选的，所述底柱的底部固定连接有排污架，所述排污架的底部固定连接有多个刮板，所述刮板与锥体的内底部壁板滑动连接，所述排污架上设置有多个固定棒。
优选的，所述排污组件包括立板、转柱、排污环槽、第一齿轮、第二齿轮、第三齿轮和螺旋杆，所述转柱转动连接在固定柱上，所述转柱上设有多个立板，所述立板的竖直方向的中线与斜板在竖直方向的中线位于同一平面上。
优选的，所述锥体的内底部开设有排污环槽，所述排污环槽的底部壁板倾斜设置，所述排污环槽的最底端与出料管连通。
优选的，所述转柱的底部固定连接有第一齿轮，所述第一齿轮啮合连接有第二齿轮，所述第二齿轮啮合连接有第三齿轮，所述第三齿轮的顶部固定连接有螺旋杆，所述螺旋杆位于出料管与排污环槽的连通处。
优选的，所述自动加料组件包括滑棒、进料管、转动棒、丝杆、活塞、握把、卡棒、U形卡槽、滑板和弹簧，所述进料管的一端固定连接在加料斗的底部，进料管的另一端与菱形柱转动套接，所述进料管连通有加料斗的内部和导管，所述转动柱的顶部设有一个凸起且该凸起的顶部固定连接有卡棒。
优选的，所述卡棒滑动连接有滑板，所述滑板的顶部中心处固定连接有滑棒，所述滑棒上套接有弹簧，所述弹簧的两端分别固定连接在转动棒的内部壁板上和滑板的顶部壁板上，所述卡棒活动卡接U形卡槽，所述转动柱通过卡棒和U形卡槽卡接有转动棒，所述U形卡槽开设在转动棒上。
优选的，所述转动棒转动套接在进料管的内部，转动棒的直径小于进料管的内径，所述转动棒的顶部固定连接有丝杆，所述丝杆螺纹套接有活塞，所述丝杆的顶部通过连接件固定连接有握把，所述活塞滑动连接在加料斗的内部。
本发明的有益效果：
1、通过菱形柱的转动使得纳磁均匀分布，一方面防止纳磁在进入水中是激起水花，另一方面使得水中的沉淀更加彻底；通过刮板的设计，有效的防止了沉淀后的污渍聚集在锥体的内底部而无法进入到排污环槽中；通过螺旋杆的设计，有效的防止了排污环槽内的污泥无法排出的情况出现。
2、通过立板与斜板的高度设计，使得立板与斜板对水的缓冲更加充分有效，同时水流对立板与斜板的冲击也更加准确，通过固定柱的设计，使得水流经过缓冲之后，会在固定柱中下降，进而通过固定柱底部的出水孔进入到壳体的底部，防止了水流激起底部的沉淀，导致沉淀不完全的情况出现。
3、通过斜板和立板的设计，有效的对进水口输送进来的污水进行缓冲，一方面防止水流的冲击导致壳体内部的水形成涡旋，另一方面也为刮板和螺旋杆的转动提供了动力，转动环带动菱形柱的转动使得纳磁均匀的撒在壳体中，对水中的污渍进行有效的吸附沉淀，转动环转动还会对自动加料组件提供一个动力，使得纳磁更加充分的被利用。
