申请日2021.06.21
公开（公告）日2021.10.29
IPC分类号C02F9/14; C02F101/16; C02F101/30
摘要
本发明公开了一种集成高效脱氮污水处理设备，涉及污水处理技术领域，包括污水处理罐，由所述污水处理罐的一端到另一端、其内部空间依次分割为化粪池、好氧池以及沉淀池，所述化粪池包括前处理段和设置在所述前处理段和所述好氧池之间的厌氧段，所述好氧池设有曝气装置，所述污水处理罐上设有黑水进水管、灰水进水管以及排水管，所述黑水进水管与所述前处理段相连通，所述灰水进水管与所述厌氧段相连通，所述排水管和所述沉淀池相连通。如此设置，能够同时解决老城区中黑水和灰水的处理问题，黑水经化粪池处理后其碳氮比较低，灰水便恰好能够提供有机碳源，使得最终污水中氨氮的去除效率得到提高。
权利要求书

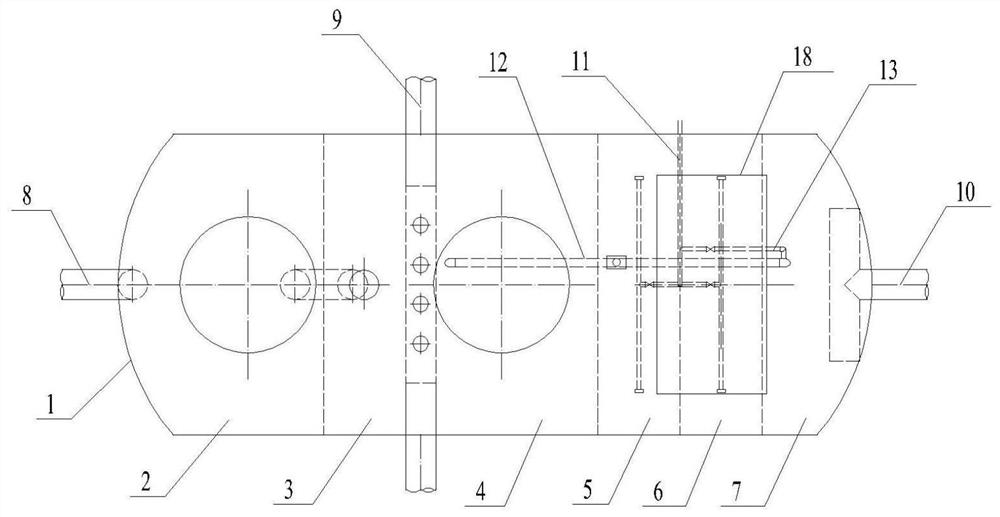

1.一种集成高效脱氮污水处理设备，其特征在于，包括污水处理罐(1)，由所述污水处理罐(1)的一端到另一端、其内部空间依次分割为化粪池、好氧池以及沉淀池(7)，所述化粪池包括前处理段和设置在所述前处理段和所述好氧池之间的厌氧段(4)，所述好氧池设有曝气装置(11)，所述污水处理罐(1)上设有黑水进水管(8)、灰水进水管(9)以及排水管(10)，所述黑水进水管(8)与所述前处理段相连通，所述灰水进水管(9)与所述厌氧段(4)相连通，所述排水管(10)和所述沉淀池(7)相连通。
2.如权利要求1所述的集成高效脱氮污水处理设备，其特征在于，还包括污泥回流管(12)，所述污泥回流管(12)的入口端与所述沉淀池(7)的底部相连通、出口端与所述厌氧段(4)相连通，以将所述沉淀池(7)的污泥回流至所述厌氧段(4)。
3.如权利要求1所述的集成高效脱氮污水处理设备，其特征在于，所述厌氧段(4)内设有球形填料(14)，所述球形填料(14)上附着微生物。
4.如权利要求1所述的集成高效脱氮污水处理设备，其特征在于，所述好氧池包括第一好氧段(5)和第二好氧段(6)，所述第一好氧段(5)和所述第二好氧段(6)内均设有PPC填料(15)，所述PPC填料(15)上附着微生物。
5.如权利要求4所述的集成高效脱氮污水处理设备，其特征在于，所述第一好氧段(5)内设有空气搅拌装置，所述第一好氧段(5)内的所述PPC填料(15)的容积比在15％-30％之间。
6.如权利要求4所述的集成高效脱氮污水处理设备，其特征在于，所述第二好氧段(6)内设有用于限制所述PPC填料(15)移动的填料挡板(16)、以将所述PPC填料(15)固定。
7.如权利要求1所述的集成高效脱氮污水处理设备，其特征在于，所述前处理段包括隔渣段(2)和水解段(3)，所述水解段(3)设置在所述隔渣段(2)和所述厌氧段(4)之间。
8.如权利要求1所述的集成高效脱氮污水处理设备，其特征在于，所述沉淀池(7)内设有倾斜设置的挡泥板(17)，污泥沿所述挡泥板(17)滑落至所述沉淀池(7)的底部。
9.如权利要求2所述的集成高效脱氮污水处理设备，其特征在于，还包括气提装置(13)，所述气提装置(13)与所述污泥回流管(12)相连接、以带动污泥由所述沉淀池(7)回流至所述厌氧段(4)。
10.如权利要求3所述的集成高效脱氮污水处理设备，其特征在于，所述球形填料(14)的直径范围为80mm-120mm。
说明书
一种集成高效脱氮污水处理设备
技术领域
本发明涉及污水处理技术领域，更具体地说，涉及一种集成高效脱氮污水处理设备。
背景技术
近年来城市老城区的住户越来越多，居民的生活污水排放量也越来越大，由于老城区在建设时期没有考虑过污水排放问题，污水收集管网无法辐射，老城区的居民生活污水通常直接排入河道，对河道水质造成很大影响。而且，随着政府对老城区改造的推进，很多老旧小区增加了冲水马桶等装置，但是老城区房屋间的间距较小，很多居民房屋四周连安装化粪池的空间都没有。基于以上原因，导致老城区的居民生活产生的灰水和黑水处理困难。
现有技术中的污水处理设备只能处理经化粪池预处理后的污水，预处理后的污水通常COD(Chemical Oxygen Demand，化学需氧量)浓度偏低，在后续采用一体化污水处理设备进行深度处理的过程中会出现碳氮比失调，最终导致氨氮的去除效率偏低的问题；目前，通常采取的措施是设置一段好氧功能段或者全部采用流化床设计，造成设备的处理负荷较高，且流化床的污泥颗粒较小，不易沉淀，会导致出水水质不稳定，出现水质不达标的现象。
因此，如何解决老城区居民生活污水处理困难、现有技术中的污水处理设备难以达到较为理想的处理效果的问题，成为本领域技术人员所要解决的重要技术问题。
发明内容
本发明的目的在于提供一种集成高效脱氮污水处理设备，解决老城区居民生活污水处理困难、现有的污水处理设备难以达到较为理想的处理效果的问题。本发明提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。
为实现上述目的，本发明提供了以下技术方案：
本发明提供了一种集成高效脱氮污水处理设备，包括污水处理罐，由所述污水处理罐的一端到另一端、其内部空间依次分割为化粪池、好氧池以及沉淀池，所述化粪池包括前处理段和设置在所述前处理段和所述好氧池之间的厌氧段，所述好氧池设有曝气装置，所述污水处理罐上设有黑水进水管、灰水进水管以及排水管，所述黑水进水管与所述前处理段相连通，所述灰水进水管与所述厌氧段相连通，所述排水管和所述沉淀池相连通。
优选地，还包括污泥回流管，所述污泥回流管的入口端与所述沉淀池的底部相连通、出口端与所述厌氧段相连通，以将所述沉淀池的污泥回流至所述厌氧段。
优选地，所述厌氧段内设有球形填料，所述球形填料上附着微生物。
优选地，所述好氧池包括第一好氧段和第二好氧段，所述第一好氧段和所述第二好氧段内均设有PPC填料，所述PPC填料上附着微生物。
优选地，所述第一好氧段内设有空气搅拌装置，所述第一好氧段内的所述PPC填料的容积比在15％-30％之间。
优选地，所述第二好氧段内设有用于限制所述PPC填料移动的填料挡板、以将所述PPC填料固定。
优选地，所述前处理段包括隔渣段和水解段，所述水解段设置在所述隔渣段和所述厌氧段之间。
优选地，所述沉淀池内设有倾斜设置的挡泥板，污泥沿所述挡泥板滑落至所述沉淀池的底部。
优选地，还包括气提装置，所述气提装置与所述污泥回流管相连接、以带动污泥由所述沉淀池回流至所述厌氧段。
优选地，所述球形填料的直径范围为80mm-120mm。
本发明提供的技术方案中，集成高效脱氮污水处理设备包括污水处理罐，其内部空间被分割为化粪池、好氧池以及沉淀池，并且由污水处理罐的一端到另一端依次排布，化粪池包括前处理段和厌氧段，厌氧段处在前处理段和好氧池之间，好氧池设有用于提供空气的曝气装置，居民生活产生的黑水由黑水进水管流入前处理段，居民生活产生的灰水由灰水进水管流入厌氧段，黑水经过前处理段处理后进入厌氧段、并与灰水混合，混合后的污水在厌氧段处理后流入好氧池，最终流入沉淀池进行泥水分离，污泥向沉淀池的底部汇集，处理后的上层清水经排水管排放至附近水域。如此设置，解决了黑水经化粪池处理后其碳氮比含量较低而影响氨氮的去除效率的问题，灰水的加入刚好提供有机碳源，混合处理使得氨氮的去除效率得到提高；同时解决了老城区居民生活中产生的黑水和灰水的处理问题，且污水处理效果较好。
