申请日2021.04.15
公开（公告）日2021.10.26
IPC分类号B01D33/03
摘要
本实用新型公开了一种电磁振动过滤网式污水处理装置，包括底座和减轻碰撞机构，所述底座下端面的左右两侧均固定有自锁滚轮，所述底座上端面的中间处固定有支架，所述减轻碰撞机构设置在支架的顶部，且减轻碰撞机构的顶部固定有电磁振动器主体，所述电磁振动器主体的顶部通过螺栓固定有顶盖，且顶盖上端面的中间处固定有把手，所述电磁振动器主体的内侧固定有滤网，且电磁振动器主体底部左右两侧分别开设有第一出料通道和第二出料通道。该电磁振动过滤网式污水处理装置，将污水通到电磁振动器主体内后，滤网可对污水进行过滤处理，同时滤网可随着电磁振动器主体一起振动，方便加快过滤速度，且可使过滤效果更加彻底。
权利要求书

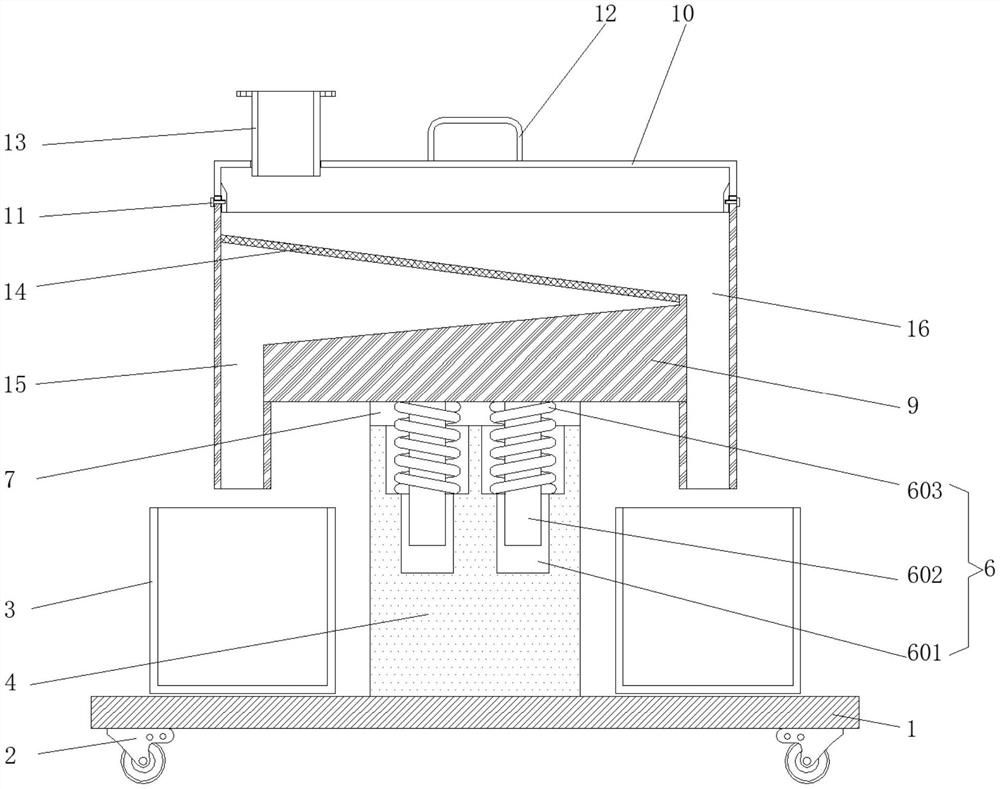

1.一种电磁振动过滤网式污水处理装置，包括底座(1)和减轻碰撞机构(6)，其特征在于：
底座(1)，所述底座(1)下端面的左右两侧均固定有自锁滚轮(2)，且底座(1)上端面的左右两侧均放置有收集箱(3)，所述底座(1)上端面的中间处固定有支架(4)，且支架(4)的前端面固定有控制面板(5)；
减轻碰撞机构(6)，所述减轻碰撞机构(6)设置在支架(4)的顶部，且减轻碰撞机构(6)的顶部固定有电磁振动器主体(9)，所述电磁振动器主体(9)的顶部通过螺栓(11)固定有顶盖(10)，且顶盖(10)上端面的中间处固定有把手(12)，同时顶盖(10)的左侧贯穿固定有进料管道(13)，所述电磁振动器主体(9)的内侧固定有滤网(14)，且电磁振动器主体(9)底部左右两侧分别开设有第一出料通道(15)和第二出料通道(16)。
2.如权利要求1所述的电磁振动过滤网式污水处理装置，其特征在于：所述减轻碰撞机构(6)包括凹槽(601)、支柱(602)和压缩弹簧(603)，且凹槽(601)开设在支架(4)的顶部，所述凹槽(601)内固定有支柱(602)，且支柱(602)的外侧包裹有压缩弹簧(603)。
3.如权利要求1所述的电磁振动过滤网式污水处理装置，其特征在于：所述电磁振动器主体(9)的前后两侧均设置有限位板(7)，且限位板(7)固定在支架(4)的顶部，所述限位板(7)的外侧设置有限位框(8)，且限位框(8)固定在电磁振动器主体(9)的前后端面上。
4.如权利要求1所述的电磁振动过滤网式污水处理装置，其特征在于：所述螺栓(11)等距离分布在顶盖(10)的底部。
5.如权利要求1所述的电磁振动过滤网式污水处理装置，其特征在于：所述滤网(14)呈倾斜状。
说明书
一种电磁振动过滤网式污水处理装置
技术领域
本实用新型涉及污水处理相关技术领域，具体为一种电磁振动过滤网式污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，为了使污水的过滤效果更加高效彻底，则需要使用到电磁振动过滤网式污水处理装置。
现有的污水处理装置利用电磁振动过滤网过滤污水的过程中，电磁振动器易与周围组件之间发生碰撞，且难以将杂质和污水分开收集起来，针对上述问题，需要对现有的设备进行改进。
实用新型内容
本实用新型的目的在于提供一种电磁振动过滤网式污水处理装置，以解决上述背景技术中提出的现有的污水处理装置利用电磁振动过滤网过滤污水的过程中，电磁振动器易与周围组件之间发生碰撞，且难以将杂质和污水分开收集起来的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电磁振动过滤网式污水处理装置，包括底座和减轻碰撞机构，
底座，所述底座下端面的左右两侧均固定有自锁滚轮，且底座上端面的左右两侧均放置有收集箱，所述底座上端面的中间处固定有支架，且支架的前端面固定有控制面板；
减轻碰撞机构，所述减轻碰撞机构设置在支架的顶部，且减轻碰撞机构的顶部固定有电磁振动器主体，所述电磁振动器主体的顶部通过螺栓固定有顶盖，且顶盖上端面的中间处固定有把手，同时顶盖的左侧贯穿固定有进料管道，所述电磁振动器主体的内侧固定有滤网，且电磁振动器主体底部左右两侧分别开设有第一出料通道和第二出料通道。
优选的，所述减轻碰撞机构包括凹槽、支柱和压缩弹簧，且凹槽开设在支架的顶部，所述凹槽内固定有支柱，且支柱的外侧包裹有压缩弹簧。
优选的，所述电磁振动器主体的前后两侧均设置有限位板，且限位板固定在支架的顶部，所述限位板的外侧设置有限位框，且限位框固定在电磁振动器主体的前后端面上。
优选的，所述螺栓等距离分布在顶盖的底部。
优选的，所述滤网呈倾斜状。
与现有技术相比，本实用新型的有益效果是：该电磁振动过滤网式污水处理装置，
(1)利用自锁滚轮将该装置移动至所需地点之后可利用外部连接件将进料管道与外部相关设备连接在一起，将污水通到电磁振动器主体内后，滤网可对污水进行过滤处理，同时滤网可随着电磁振动器主体一起振动，方便加快过滤速度，且可使过滤效果更加彻底，底座上端面左右两侧的收集箱分别用来承接污水和杂质；
(2)利用电磁振动器主体和滤网过滤污水的过程中，压缩弹簧对电磁振动器主体起到支撑的作用，电磁振动器主体在运作的过程中，压缩弹簧反复伸缩，方便减轻电磁振动器主体与周围组件之间的碰撞。
（发明人：李国栋;岳峰;陈谦亮;刘庆胜;闫志长;赵之涵;王静）
