申请日2021.03.15
公开（公告）日2021.10.29
IPC分类号C02F9/06
摘要
本实用新型公开了一种油田污水硬度处理的电化学装置，包括基板，所述基板顶部的左侧固定连接有沉淀箱，所述基板顶部的右侧固定连接有电化学装置本体，所述沉淀箱的顶部固定连接有搅动机构，所述搅动机构包括输出电机、转动杆、搅拌叶和过滤网。本实用新型通过设置搅动机构，使沉淀箱内部的污水和混凝剂混合，提高沉淀的效率，缩短加工时间，从而达到了方便使用者使用的效果，解决了现有的油田污水硬度处理的电化学装置不方便使用者使用的问题，该油田污水硬度处理的电化学装置，具备方便使用者使用的优点，使用者在使用时可以提高污水的沉淀效率，从而节省了大量的时间，提高了油田污水硬度处理的电化学装置的实用性。
权利要求书

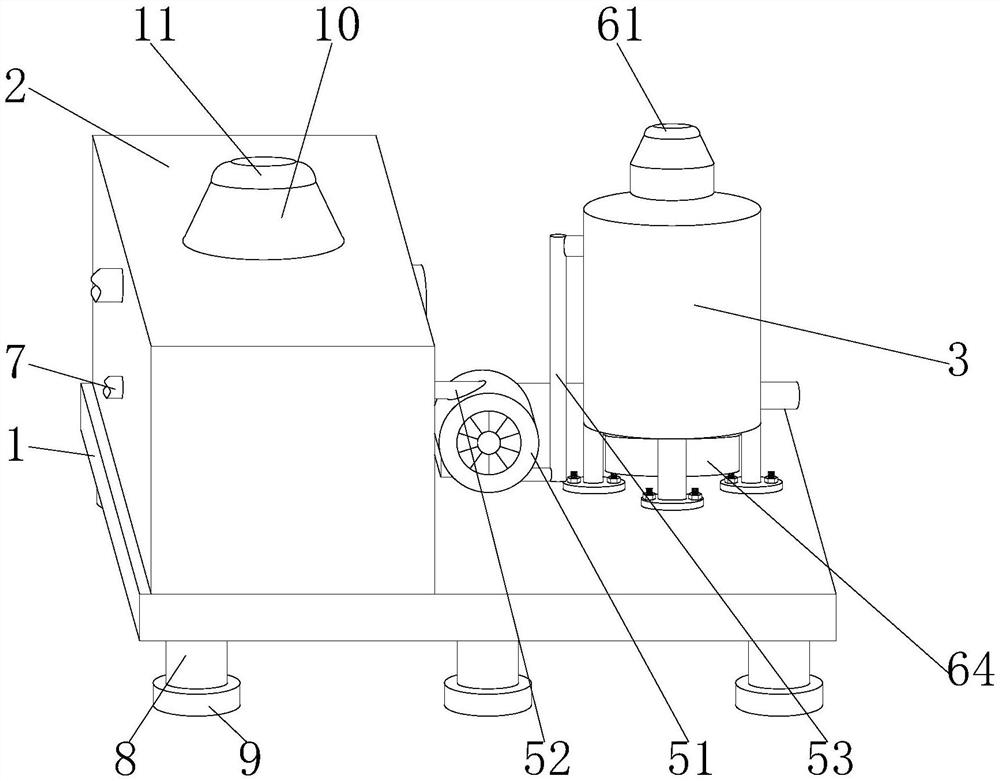

1.一种油田污水硬度处理的电化学装置，包括基板(1)，其特征在于：所述基板(1)顶部的左侧固定连接有沉淀箱(2)，所述基板(1)顶部的右侧固定连接有电化学装置本体(3)，所述沉淀箱(2)的顶部固定连接有搅动机构(4)，所述搅动机构(4)包括输出电机(41)、转动杆(42)、搅拌叶(43)和过滤网(44)，所述输出电机(41)固定连接在沉淀箱(2)的顶部，所述输出电机(41)的输出端贯穿沉淀箱(2)并延伸至沉淀箱(2)的内部与转动杆(42)固定连接，所述搅拌叶(43)固定连接在转动杆(42)的两侧，所述过滤网(44)横向固定连接在沉淀箱(2)的内壁，所述过滤网(44)的内部与转动杆(42)滑动连接，所述沉淀箱(2)的右侧连通有抽水机构(5)，所述电化学装置本体(3)的顶部设置有电流输出机构(6)，所述沉淀箱(2)左侧的底部连通有混凝剂传输管(7)。
2.根据权利要求1所述的一种油田污水硬度处理的电化学装置，其特征在于：所述抽水机构(5)包括抽水泵(51)、传输管(52)和输出管(53)，所述抽水泵(51)固定连接在基板(1)的顶部，所述抽水泵(51)的进水口与传输管(52)连通，所述传输管(52)的左端与沉淀箱(2)的右侧连通，所述输出管(53)连通在抽水泵(51)的出水口，所述输出管(53)远离抽水泵(51)的一端与电化学装置本体(3)连通。
3.根据权利要求1所述的一种油田污水硬度处理的电化学装置，其特征在于：所述电流输出机构(6)包括伺服电机(61)、输出杆(62)、混合叶(63)、电流传输机(64)、电流连接杆(65)和电流传输块(66)，所述伺服电机(61)固定连接在电化学装置本体(3)的顶部，所述伺服电机(61)的输出端贯穿电化学装置本体(3)并延伸至电化学装置本体(3)的内部与输出杆(62)固定连接，所述混合叶(63)固定连接在输出杆(62)两侧的底部，所述电流传输机(64)固定连接在电化学装置本体(3)的底部，所述电流连接杆(65)连通在电流传输机(64)的输出端，所述电流连接杆(65)的顶部贯穿电化学装置本体(3)并延伸至电化学装置本体(3)的内部与电流传输块(66)的输出端固定连接，所述电流传输块(66)固定连接在电化学装置本体(3)的内壁。
4.根据权利要求1所述的一种油田污水硬度处理的电化学装置，其特征在于：所述基板(1)的底部固定连接有支撑杆(8)，所述支撑杆(8)的底部固定连接有底盘(9)。
5.根据权利要求1所述的一种油田污水硬度处理的电化学装置，其特征在于：所述输出电机(41)的表面固定连接有固定套(10)，所述固定套(10)的底部与沉淀箱(2)的顶部固定连接，所述转动杆(42)表面的顶部和底部均固定连接有密封轴承(11)，所述密封轴承(11)的外侧与沉淀箱(2)的内壁固定连接。
6.根据权利要求3所述的一种油田污水硬度处理的电化学装置，其特征在于：所述输出杆(62)的表面固定连接有稳固轴承(12)，所述稳固轴承(12)外环的顶部与电化学装置本体(3)内壁的顶部固定连接。
说明书
一种油田污水硬度处理的电化学装置
技术领域
本实用新型涉油田技术领域，具体为一种油田污水硬度处理的电化学装置。
背景技术
单一地质构造因素控制下的、同一产油气面积内的油气藏总和。一个油气田可能有一个或多个油气藏。在同一面积内主要为油藏的称油田，主要为气藏的称气田。按控制产油气面积内的地质因素。
油田污水硬度处理的电化学装置是用于油田的装置，但是现有的油田污水硬度处理的电化学装置不方便使用者使用，导致使用者在使用时不能提高污水的沉淀效率，从而浪费了大量的时间，降低了油田污水硬度处理的电化学装置的实用性。
实用新型内容
为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种油田污水硬度处理的电化学装置，具备方便使用者使用的优点，解决了现有的油田污水硬度处理的电化学装置不方便使用者使用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种油田污水硬度处理的电化学装置，包括基板，所述基板顶部的左侧固定连接有沉淀箱，所述基板顶部的右侧固定连接有电化学装置本体，所述沉淀箱的顶部固定连接有搅动机构，所述搅动机构包括输出电机、转动杆、搅拌叶和过滤网，所述输出电机固定连接在沉淀箱的顶部，所述输出电机的输出端贯穿沉淀箱并延伸至沉淀箱的内部与转动杆固定连接，所述搅拌叶固定连接在转动杆的两侧，所述过滤网横向固定连接在沉淀箱的内壁，所述过滤网的内部与转动杆滑动连接，所述沉淀箱的右侧连通有抽水机构，所述电化学装置本体的顶部设置有电流输出机构，所述沉淀箱左侧的底部连通有混凝剂传输管。
作为本实用新型优选的，所述抽水机构包括抽水泵、传输管和输出管，所述抽水泵固定连接在基板的顶部，所述抽水泵的进水口与传输管连通，所述传输管的左端与沉淀箱的右侧连通，所述输出管连通在抽水泵的出水口，所述输出管远离抽水泵的一端与电化学装置本体连通。
作为本实用新型优选的，所述电流输出机构包括伺服电机、输出杆、混合叶、电流传输机、电流连接杆和电流传输块，所述伺服电机固定连接在电化学装置本体的顶部，所述伺服电机的输出端贯穿电化学装置本体并延伸至电化学装置本体的内部与输出杆固定连接，所述混合叶固定连接在输出杆两侧的底部，所述电流传输机固定连接在电化学装置本体的底部，所述电流连接杆连通在电流传输机的输出端，所述电流连接杆的顶部贯穿电化学装置本体并延伸至电化学装置本体的内部与电流传输块的输出端固定连接，所述电流传输块固定连接在电化学装置本体的内壁。
作为本实用新型优选的，所述基板的底部固定连接有支撑杆，所述支撑杆的底部固定连接有底盘。
作为本实用新型优选的，所述输出电机的表面固定连接有固定套，所述固定套的底部与沉淀箱的顶部固定连接，所述转动杆表面的顶部和底部均固定连接有密封轴承，所述密封轴承的外侧与沉淀箱的内壁固定连接。
作为本实用新型优选的，所述输出杆的表面固定连接有稳固轴承，所述稳固轴承外环的顶部与电化学装置本体内壁的顶部固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置搅动机构，使沉淀箱内部的污水和混凝剂混合，提高沉淀的效率，缩短加工时间，从而达到了方便使用者使用的效果，解决了现有的油田污水硬度处理的电化学装置不方便使用者使用的问题，该油田污水硬度处理的电化学装置，具备方便使用者使用的优点，使用者在使用时可以提高污水的沉淀效率，从而节省了大量的时间，提高了油田污水硬度处理的电化学装置的实用性。
2、本实用新型通过设置抽水机构，可以将沉淀箱内部沉淀后的水抽出，并通过输出管将沉淀后的污水传入电化学装置本体的内部。
3、本实用新型通过设置电流输出机构，可以对电化学装置本体进行搅拌和供电，从而方便使用者使用。
4、本实用新型通过设置支撑杆和底盘，可以对基板进行支撑，防止基板与地面上的腐蚀物质接触。
5、本实用新型通过设置固定套，可以增加输出电机的稳定性，通过增加输出电机的稳定性对输出电机进行减震，通过设置密封轴承，可以对转动杆进行固定，防止转动杆出现晃动的现象。
6、本实用新型通过设置稳固轴承，可以增加输出杆的稳定性，防止输出杆出现晃动的现象。
