申请日2021.07.29
公开（公告）日2021.10.26
IPC分类号C02F3/28
摘要
一种污水处理厌氧生化池，包括生化池体、进水管和出水管，在生化池体内靠近进水管和出水管处分别设有倒置墙和溢流墙；在倒置墙和溢流墙之间设有多排悬挂式组合纤维束盘；在生化池体内底部设有水平布置的回流液管网，在回流液管网的每根主管路下方分别均布连接有曝水盘；曝水盘包括中心管，在中心管上由上至下依次设有一个锥形破泥盘和多个锥形导流盘，多个导流盘的直径由上至下依次增大并在每个导流盘的盘口边缘均布有锯齿形豁口；在破泥盘外侧盘面上设有锯齿形凸牙，用于将回流液激起的较大活性污泥颗粒破碎成较小的颗粒。该生化池使厌氧生化池底沉积活性污泥无需推流泵便可处于流化状态，保证厌氧生化达到最佳处理效果；具有广泛的推广应用前景。
权利要求书
1.一种污水处理厌氧生化池，包括生化池体，在生化池体两端分别设有进水管和出水管，其特征是：在生化池体内靠近进水管和出水管处分别设有倒置墙和溢流墙，倒置墙距离生化池体底部以及溢流墙距离生化池体顶部分别留有一定距离；在倒置墙和溢流墙之间设有多排悬挂式组合纤维束盘，用于作为生物厌氧菌载体；
在生化池体内底部设有水平布置的回流液管网，在回流液管网的每根主管路下方分别均布连接有曝水盘；所述曝水盘包括中心管，在中心管上由上至下依次设有一个盘口朝上的锥形破泥盘和多个盘口朝下的锥形导流盘，多个导流盘的直径由上至下依次增大并在每个导流盘的盘口边缘均布有锯齿形豁口，使进入回流液管网的回流液通过锯齿形豁口喷出搅动生化池体内底部的活性污泥；在破泥盘外侧盘面上设有若干个锯齿形凸牙，用于将回流液激起的较大活性污泥颗粒破碎成较小的颗粒。
2.根据权利要求1所述的一种污水处理厌氧生化池，其特征是：所述倒置墙和溢流墙均为钢筋混凝土结构。
3.根据权利要求1所述的一种污水处理厌氧生化池，其特征是：在回流液管网的每根主管路下面均布有多个管接头，所述曝水盘通过中心管与对应的管接头螺纹连接。
4.根据权利要求3所述的一种污水处理厌氧生化池，其特征是：在中心管的管壁上对应多个导流盘处圆周均布有矩形长孔，用于排出进入回流液管网的回流液。
5.根据权利要求1-3任一项所述的一种污水处理厌氧生化池，其特征是：在回流液管网的每根主管路上方均布有悬混射流器，用于使流体通过悬混射流器的射流喷嘴时产生负压吸入活性污泥混合液射向高处，从而提高污水与活性污泥的接触效率。
6.根据权利要求5所述的一种污水处理厌氧生化池，其特征是：所述悬混射流器包括筒体，在筒体内下部通过支架设有射流喷嘴，并在下部筒壁上圆周均布有多个吸入口，筒体中部为悬混液混合区；筒体上端口为悬混液出口，在筒体上部内壁上设有螺旋布置的旋流导向板，用于导出悬混液。
7.根据权利要求6所述的一种污水处理厌氧生化池，其特征是：所述筒体的上部和下部均为直径上大下小的锥筒状，筒体中部为直筒状；在筒体下端通过螺纹连接有丝头，以便于安装在回流液管网的每根主管路上。
说明书
一种污水处理厌氧生化池
技术领域
本发明涉及污水处理技术领域，特别涉及一种污水处理厌氧生化池。
背景技术
目前，国内有不少单位应用生化工艺处理含酚、含氰、炼油、化工、石油化工等工业废水。在厌氧生化系统安装固定丝状填料作为生物厌氧菌载体，填料间距200mm左右，上端距水面下方200mm左右，下端距池底1000mm以上。污水中有机物就是通过载体上的附着生物厌氧菌将其断链、开环、降解。由于受污水的冲刷和生物菌自身老化发生掉落沉积于池底，不能有效发挥掉落活性污泥的作用。当前有采用在池底部安装推流泵的方法搅动池底污水带动活性污泥上浮，这对于处理小体积的方形池体有一定的效果，而对于处理大体积的池体尤其是长方形池体效果不大。
发明内容
本发明所要解决的技术问题是提供一种能够提高厌氧生化处理效果的污水处理厌氧生化池。
为了实现上述目的，本发明采用了如下技术方案：

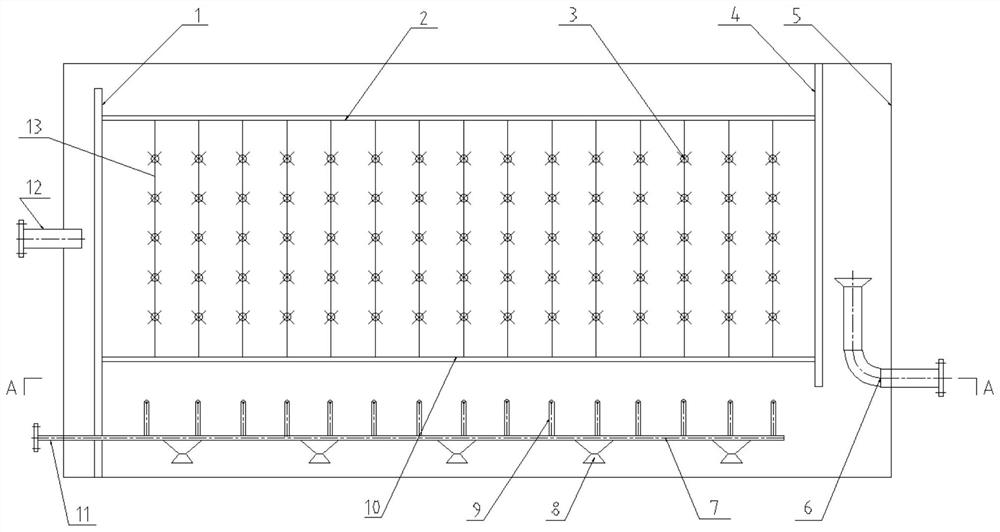

一种污水处理厌氧生化池，包括生化池体，在生化池体两端分别设有进水管和出水管，在生化池体内靠近进水管和出水管处分别设有倒置墙和溢流墙，倒置墙距离生化池体底部以及溢流墙距离生化池体顶部分别留有一定距离；在倒置墙和溢流墙之间设有多排悬挂式组合纤维束盘，用于作为生物厌氧菌载体；
在生化池体内底部设有水平布置的回流液管网，在回流液管网的每根主管路下方分别均布连接有曝水盘；所述曝水盘包括中心管，在中心管上由上至下依次设有一个盘口朝上的锥形破泥盘和多个盘口朝下的锥形导流盘，多个导流盘的直径由上至下依次增大并在每个导流盘的盘口边缘均布有锯齿形豁口，使进入回流液管网的回流液通过锯齿形豁口喷出搅动生化池体内底部的活性污泥；在破泥盘外侧盘面上设有若干个锯齿形凸牙，用于将回流液激起的较大活性污泥颗粒破碎成较小的颗粒。
作为进一步优选，所述倒置墙和溢流墙均为钢筋混凝土结构。
作为进一步优选，在回流液管网的每根主管路下面均布有多个管接头，所述曝水盘通过中心管与对应的管接头螺纹连接。
作为进一步优选，在中心管的管壁上对应多个导流盘处圆周均布有矩形长孔，用于排出进入回流液管网的回流液。
作为进一步优选，在回流液管网的每根主管路上方均布有悬混射流器，用于使流体通过悬混射流器的射流喷嘴时产生负压吸入活性污泥混合液射向高处，从而提高污水与活性污泥的接触效率。
作为进一步优选，所述悬混射流器包括筒体，在筒体内下部通过支架设有射流喷嘴，并在下部筒壁上圆周均布有多个吸入口，筒体中部为悬混液混合区；筒体上端口为悬混液出口，在筒体上部内壁上设有螺旋布置的旋流导向板，用于导出悬混液。
作为进一步优选，所述筒体的上部和下部均为直径上大下小的锥筒状，筒体中部为直筒状；在筒体下端通过螺纹连接有丝头，以便于安装在回流液管网的每根主管路上。
本发明的有益效果为：
1、通过在生化池体内底部设有水平布置的回流液管网，在回流液管网的每根主管路下方分别均布连接有曝水盘；通过曝水盘上的多个导流盘能够使进入回流液管网的回流液通过锯齿形豁口喷出并搅动生化池体内底部的活性污泥；使厌氧生化池底沉积活性污泥无需推流泵便可处于流化状态，填补了池体下部无载体填料的空白，起到了上部为生物膜法和下部为活性污泥法的双重叠加效用，保证厌氧生化达到最佳处理效果；具有广泛的推广应用前景。
2、通过在破泥盘外侧盘面上设有若干个锯齿形凸牙，能够将回流液激起的较大活性污泥颗粒破碎成较小的颗粒，使活性污泥在池体内分布更加均匀，能够提高生物厌氧菌的生化效果。
（发明人：胡春力;李正任;孙俊;李春辉;宁佳;胡娟华;郭占军;郭艳丽;王春波;刘明江;李宁;谢巍;张虎虎;赵芾;边荣军;韩洋;张振兴;杨彩霞;薛健;陈碧莹;）
