申请日2020.12.31
公开（公告）日2021.10.01
IPC分类号C02F9/12
摘要
本实用新型涉及水处理装置技术领域，具体为一种污水除臭过滤器。包括箱体和箱体顶部位置的出水口，箱体外壁靠近底部位置等角度设置有与箱体内腔连通的进水管，箱体内腔靠近上部位置安装有过滤网，过滤网底部位置通过拉线连接有若干磁铁，箱体内腔顶部位置出水口位置设置有带有通孔的吸附箱，吸附箱内设置有活性炭，箱体底部位置安装有与箱体内腔连通的收集箱，收集箱右侧底部位置设置有排污管，排污管上安装有排污阀。具有多个进水口，能够避免单一进水口堵塞，设备无法正常运转，同时过滤除臭效果较好。
权利要求书

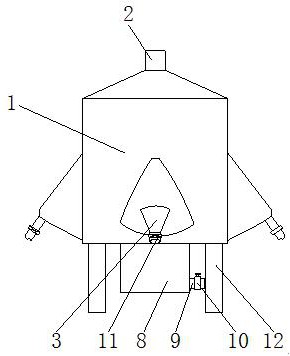

1.一种污水除臭过滤器，其特征在于：包括箱体（1）和箱体（1）顶部位置的出水口（2），所述箱体（1）外壁靠近底部位置等角度设置有与箱体（1）内腔连通的进水管（3），所述箱体（1）内腔靠近上部位置安装有过滤网（4），所述过滤网（4）底部位置通过拉线连接有若干磁铁（5），所述箱体（1）内腔顶部位置出水口（2）位置设置有带有通孔的吸附箱（6），所述吸附箱（6）内设置有活性炭（7），所述箱体（1）底部位置安装有与箱体（1）内腔连通的收集箱（8），所述收集箱（8）右侧底部位置设置有排污管（9），所述排污管（9）上安装有排污阀（10）。
2.根据权利要求1所述的一种污水除臭过滤器，其特征在于：所述进水管（3）上安装有开关阀（11）。
3.根据权利要求1所述的一种污水除臭过滤器，其特征在于：所述箱体（1）底部位置安装有支撑腿（12）。
4.根据权利要求1所述的一种污水除臭过滤器，其特征在于：所述磁铁（5）通过长短不一的拉线连接在过滤网（4）底部。
说明书
一种污水除臭过滤器
技术领域
本实用新型涉及水处理装置技术领域，具体为一种污水除臭过滤器。
背景技术
现有的水处理装置，多为单一进水口，如果发生进水口堵塞会影响设备的正常使用，同时过滤除臭效果不好。
实用新型内容
（一）解决的技术问题
为了解决现有技术的上述问题，本实用新型提供一种污水除臭过滤器，具有多个进水口，能够避免单一进水口堵塞，设备无法正常运转，同时过滤除臭效果较好。
（二）技术方案
为了达到上述目的，本实用新型采用的主要技术方案：包括箱体和箱体顶部位置的出水口，所述箱体外壁靠近底部位置等角度设置有与箱体内腔连通的进水管，所述箱体内腔靠近上部位置安装有过滤网，所述过滤网底部位置通过拉线连接有若干磁铁，所述箱体内腔顶部位置出水口位置设置有带有通孔的吸附箱，所述吸附箱内设置有活性炭，所述箱体底部位置安装有与箱体内腔连通的收集箱，所述收集箱右侧底部位置设置有排污管，所述排污管上安装有排污阀。
优选的，所述进水管上安装有开关阀。
优选的，所述箱体底部位置安装有支撑腿。
优选的，所述磁铁通过长短不一的拉线连接在过滤网底部。
（三）有益效果
本实用新型提供了一种污水除臭过滤器。具备以下有益效果：
（1）、箱体外壁等角度安装的进水管，可以根据实际需要接上污水管，然后打开对应的开关阀，当一个进水管发生堵塞时，可以选用其它的继续使用。
（2）、过滤网底部位置通过长短不一的拉线连接的磁铁能够吸附污水所富含的铁屑。
