申请日2020.09.15
公开（公告）日2021.10.15
IPC分类号C02F3/30
摘要

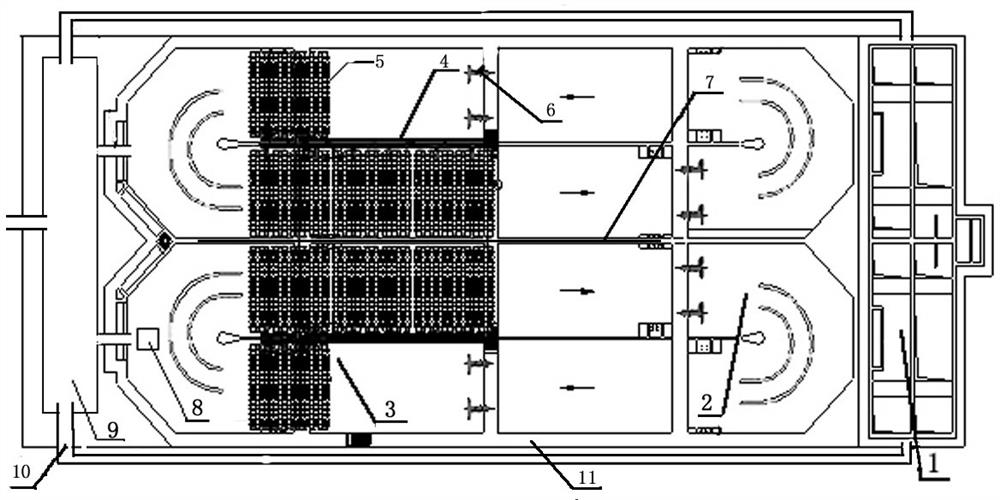

一种高效脱氮除磷污水处理池，它包括长条形的池体，该池体内设有厌氧区、缺氧区、好氧区三部分组成，所述厌氧区、缺氧区、好氧区分别依次连接，厌氧区中的水通过排放口流入至缺氧区中，缺氧区通过自流的方式将水输送至好氧区中进行曝气处理，所述好氧区的后方还连接MBR膜池，该MBR膜池通过回流管道连接至好氧区中进行在曝气循环。它具有结构简单，处理效果好，成本低，适用于各种污水处理清理，并且具有节约场地等特点。
权利要求书
1.一种高效脱氮除磷污水处理池，它包括长条形的池体，其特征在于所述池体内设有厌氧区、缺氧区、好氧区三部分组成，所述厌氧区、缺氧区、好氧区分别依次连接，厌氧区中的水通过预留孔流入至缺氧区中，缺氧区通过自流的方式进入好氧区中进行曝气处理，所述好氧区的末端连接MBR膜池，该MBR膜池中的混合液通过回流泵连接至好氧区进行再曝气循环。
2.根据权利要求1所述的高效脱氮除磷污水处理池，其特征在于所述缺氧区内中心位置设有一隔板，该隔板将缺氧区分割成下端的第一缺氧区和下端的第二缺氧区，所述好氧区内中心位置也设有一隔板，该隔板将好氧区分割成下端的第一好氧区和上端的第二好氧区，并在第二缺氧区和第一好氧区内分别设有潜水推流器，可让水流通过第一缺氧区、第一好氧区、第二好氧区、第二缺氧区最后回流至第一缺氧区中进行循环净化。
3.根据权利要求2所述的高效脱氮除磷污水处理池，其特征在于所述隔板的长度为缺氧区和好氧区的一半，并在缺氧区和好氧区的左右两端部上下角落处分别设有导流墙，所述好氧区内至少设置一组带曝气头的曝气管。
说明书
一种高效脱氮除磷污水处理池
技术领域
本实用新型属于污水处理池领域，具体涉及一种高效脱氮除磷污水处理池。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行，常规的处理方法是经过多道生化或物化工序的处理，最后将污染物处理达标后排放，这样极大的浪费了资源，场地、同时增加了处理成本。
发明内容
本实用新型克服现有技术的不足，设计一种高效脱氮除磷污水处理池，该污泥处理池有效地解决了场地以及循环处理的问题，本实用新型具体通过如下技术方案予以实现：一种高效脱氮除磷污水处理池，它包括长条形的池体，该池体内设有厌氧区、缺氧区、好氧区三部分组成，所述厌氧区、缺氧区、好氧区分别依次连接，厌氧区中的水通过预留孔流入至缺氧区中，缺氧区通过自流的方式进入好氧区中进行曝气处理，所述好氧区的末端连接MBR膜池，该MBR膜池中的混合液通过回流泵连接至好氧区进行再曝气循环。
作为优选：所述缺氧区内中心位置设有一隔板，该隔板将缺氧区分割呈下端的第一缺氧区和下端的第二缺氧区，所述好氧区内中心位置也设有一隔板，该隔板将好氧区分割成下端的第一好氧区和上端的第二好氧区，并在第二缺氧区和第一好氧区内分别设有潜水推流器，可让水流通过第一缺氧区、第一好氧区、第二好氧区、第二缺氧区最后回流至第一缺氧区中进行循环净化。
作为优选：所述隔板的长度为缺氧区和好氧区的一半，并在缺氧区和好氧区的左右两端部上下角落处分别设有导流墙，所述好氧区内至少设置一组带曝气头的曝气管。
本实用新型设计一种高效脱氮除磷污水处理池，该污水处理池具有结构简单，处理效果好，成本低，适用于各种污水处理的清理，并且具有节约场等特点。
