申请日2020.09.28
公开（公告）日2021.10.15
IPC分类号C02F3/28; C02F3/30; C02F3/12
摘要

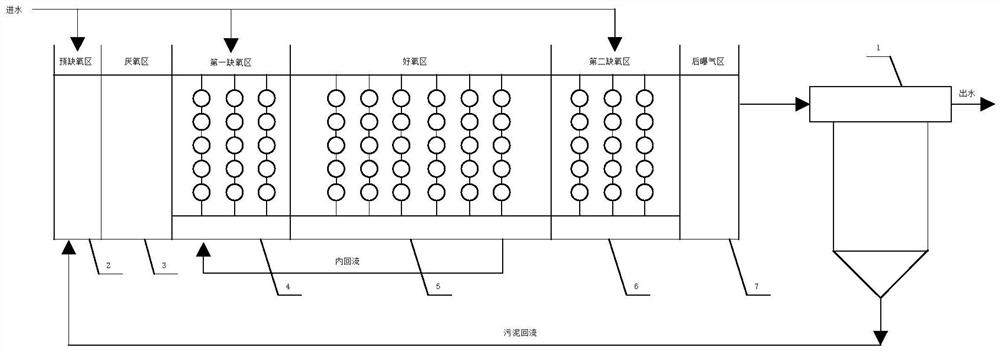

本实用新型提供一种厌氧氨氧化强化市政污水脱氮除磷系统，包括：生化池和二沉池。生化池内部共分为六个区域，即依次连接的预缺氧区、厌氧区、第一缺氧区、好氧区、第二缺氧区、后曝气区。将短程硝化耦合厌氧氨氧化和短程反硝化耦合厌氧氨氧化应用于市政污水的高效深度脱氮除磷中，相较于传统硝化/反硝化脱氮工艺，能够有效降低需氧量，无需投加外碳源，节省能耗，降低处理费用；两种自养脱氮途径的优势互补也能够提高系统稳定性；自养脱氮减轻生物脱氮过程对碳源依赖的同时，促使原水中有机物更多地为生物除磷所用，使得系统内的碳源分配与利用更为合理高效。
权利要求书
1.一种厌氧氨氧化强化市政污水脱氮除磷系统，包括：生化池，其特征在于，所述生化池内部包括：依次连接的第一缺氧区、好氧区及第二缺氧区，所述第一缺氧区、好氧区及第二缺氧区内设置填料，所述填料富集厌氧氨氧化菌；所述第一缺氧区用于短程反硝化耦合厌氧氨氧化，同步去除部分有机物、氨氮以及硝酸盐；所述好氧区，用于好氧吸磷以及短程硝化耦合厌氧氨氧化，去除部分氨氮和磷酸盐；所述第二缺氧区，用于短程反硝化耦合厌氧氨氧化，进一步去除有机物、氨氮以及硝酸盐。
2.根据权利要求1所述的一种厌氧氨氧化强化市政污水脱氮除磷系统，其特征在于，所述生化池还包括：预缺氧区及厌氧区；所述预缺氧区，用于回流污泥中硝酸盐的反硝化；所述厌氧区，用于活性污泥释磷。
3.根据权利要求2所述的一种厌氧氨氧化强化市政污水脱氮除磷系统，其特征在于，所述生化池还包括：后曝气区；所述生化池内混合液以推流的方式依次流入所述预缺氧区、厌氧区、第一缺氧区、好氧区、第二缺氧区、后曝气区；所述后曝气区用于进一步吸磷及去除剩余氨氮。
4.根据权利要求3所述的一种厌氧氨氧化强化市政污水脱氮除磷系统，其特征在于，所述好氧区末端混合液通过内回流管路回流至所述第一缺氧区。
5.根据权利要求4所述的一种厌氧氨氧化强化市政污水脱氮除磷系统，其特征在于，所述生化池进水通过提升泵和管路按比例分三股，并分别进入所述预缺氧区、所述第一缺氧区和所述第二缺氧区。
6.根据权利要求5所述的一种厌氧氨氧化强化市政污水脱氮除磷系统，其特征在于，还包括：二沉池，用于泥水分离；所述后曝气区的混合液通过管路进入所述二沉池，所述二沉池沉淀后的部分污泥通过管路回流至所述预缺氧区。
说明书
一种厌氧氨氧化强化市政污水脱氮除磷系统
技术领域
本实用新型属于污水生物处理技术领域，尤其涉及一种厌氧氨氧化强化市政污水脱氮除磷系统。
背景技术
目前，国内外城镇污水处理厂主要采用活性污泥法对市政污水进行处理，利用硝化/反硝化实现氮素的脱除，利用厌氧释磷/好氧吸磷实现磷的去除，且这两个转化过程都需要碳源的参与。然而，市政污水本身有机物较少，在同一活性污泥系统中，脱氮与除磷存在碳源竞争，难以保证同步脱氮除磷的效果。此外，硝化细菌生长较为缓慢，需要较长的污泥龄，而聚磷菌生长速率较快，并需要通过剩余污泥的排放实现磷的去除，所需污泥龄较短，在单一污泥系统中两种功能菌存在污泥龄矛盾。
厌氧氨氧化作为一种新型生物脱氮技术，能够直接将亚硝和氨氮转化为氮气，且厌氧氨氧化菌为化能自养菌，反应过程无需碳源的参与。目前，该技术在高氨氮废水中的工程应用已经较为成熟，但是应用在市政污水领域还存在诸多技术问题：应用厌氧氨氧化技术的关键在于为厌氧氨氧化菌提供足够多的亚硝，而氮素在市政污水中的主要形式却为氨氮；控制较为困难，无法保证系统的稳定性；需要消耗一定量的有机物。因此，市政污水厌氧氨氧化需要解决的问题是：如何构建合适的厌氧氨氧化工艺与系统，在节省曝气和碳源的同时，使得工艺的运行更为稳定可靠。
发明内容
为解决上述技术问题，本实用新型提供一种厌氧氨氧化强化市政污水脱氮除磷系统。为了对披露的实施例的一些方面有一个基本的理解，下面给出了简单的概括。该概括部分不是泛泛评述，也不是要确定关键/重要组成元素或描绘这些实施例的保护范围。其唯一目的是用简单的形式呈现一些概念，以此作为后面的详细说明的序言。
本实用新型采用如下技术方案：
在一些可选的实施例中，提供一种厌氧氨氧化强化市政污水脱氮除磷系统，包括：生化池，所述生化池内部包括：第一缺氧区、好氧区及第二缺氧区，所述第一缺氧区、好氧区及第二缺氧区内设置填料，所述填料富集厌氧氨氧化菌；所述第一缺氧区用于短程反硝化耦合厌氧氨氧化，同步去除部分有机物、氨氮以及硝酸盐；所述好氧区，用于好氧吸磷以及短程硝化耦合厌氧氨氧化，去除部分氨氮和磷酸盐；所述第二缺氧区，用于短程反硝化耦合厌氧氨氧化，进一步去除有机物、氨氮以及硝酸盐。
在一些可选的实施例中，所述生化池还包括：预缺氧区及厌氧区；所述预缺氧区，用于回流污泥中硝酸盐的反硝化；所述厌氧区，用于活性污泥释磷。
在一些可选的实施例中，所述生化池还包括：后曝气区；所述生化池内混合液以推流的方式依次流入所述预缺氧区、厌氧区、第一缺氧区、好氧区、第二缺氧区、后曝气区；所述后曝气区用于进一步吸磷及去除剩余氨氮。
在一些可选的实施例中，所述好氧区末端混合液通过内回流管路回流至所述第一缺氧区。
在一些可选的实施例中，所述生化池进水通过提升泵和管路按比例分三股，并分别进入所述预缺氧区、所述第一缺氧区和所述第二缺氧区。
在一些可选的实施例中，所述的一种厌氧氨氧化强化市政污水脱氮除磷系统，还包括：二沉池，用于泥水分离；所述后曝气区的混合液通过管路进入所述二沉池，所述二沉池沉淀后的部分污泥通过管路回流至所述预缺氧区，与进入所述预缺氧区的进水混合，进行回流污泥中硝酸盐的反硝化。
在一些可选的实施例中，所述第一缺氧区、好氧区以及第二缺氧区内安装的填料为固定式悬浮球，所述固定式悬浮球内部为聚氨酯海绵填料和聚丙烯多孔填料，且各区填料的填充率为30-50％。
本实用新型所带来的有益效果：将短程硝化耦合厌氧氨氧化和短程反硝化耦合厌氧氨氧化应用于市政污水的高效深度脱氮除磷中，相较于传统硝化/反硝化脱氮工艺，能够有效降低需氧量，无需投加外碳源，节省能耗，降低处理费用；两种自养脱氮途径的优势互补也能够提高系统稳定性；自养脱氮减轻生物脱氮过程对碳源依赖的同时，促使原水中有机物更多地为生物除磷所用，使得系统内的碳源分配与利用更为合理高效。
