申请日2020.12.14
公开（公告）日2021.10.29
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型公开了多级AO工艺一体化污水处理设备，包括，主管道；第一排污管；第二排污管；第一节流阀；第二节流阀；瞬时接收管；回路管；过滤板，主管道的中部位置贯穿有第一排污管，主管道的一端位置安装有第二排污管，且主管道的另一端位置连接有瞬时接收管，主管道的另一端在靠近瞬时接收管的位置表面贯穿有回路管，瞬时接收管的表面位置安装有第一节流阀，且位于回路管和第一排污管的之间在主管道的表面安装有第二节流阀；动力件，动力件安装在第二排污管之间用于方便将过滤板快速的拆卸，暂储藏腔可以将污水暂时的存储，等到第一节流阀关闭之后，污水由水泵直接抽上主管道里面，可以避免多余的污水泄漏。
权利要求书

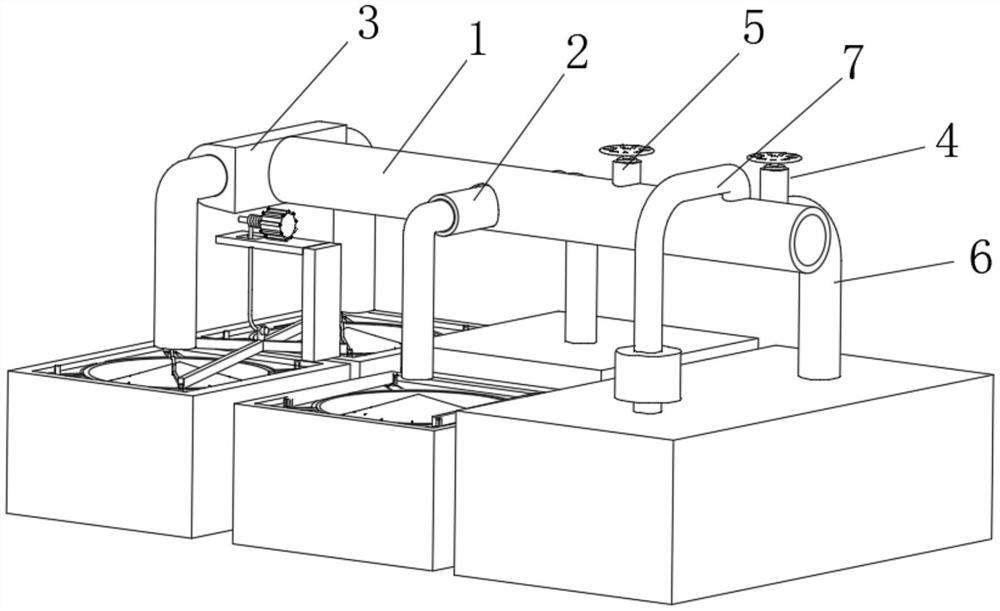

1.多级AO工艺一体化污水处理设备，其特征在于，包括：
主管道(1)；
第一排污管(2)；
第二排污管(3)；
第一节流阀(4)；
第二节流阀(5)；
瞬时接收管(6)；
回路管(7)；
过滤板(14)
所述主管道(1)的中部位置贯穿有第一排污管(2)，所述主管道(1)的一端位置安装有第二排污管(3)，且主管道(1)的另一端位置连接有瞬时接收管(6)，所述主管道(1)的另一端在靠近瞬时接收管(6)的位置表面贯穿有回路管(7)，所述瞬时接收管(6)的表面位置安装有第一节流阀(4)，且位于回路管(7)和第一排污管(2)的之间在主管道(1)的表面安装有第二节流阀(5)；
动力件(18)，所述动力件(18)安装在第二排污管(3)之间用于方便将过滤板(14)快速的拆卸。
2.根据权利要求1所述的多级AO工艺一体化污水处理设备，其特征在于：所述主管道(1)的内部固定安装有分流片(8)，且分流片(8)分为两个每片均贯穿连接在第一排污管(2)的内壁。
3.根据权利要求2所述的多级AO工艺一体化污水处理设备，其特征在于：所述接收管(6)的底端连接有暂储藏腔(9)，且回路管(7)贯穿在暂储藏腔(9)的表面位置，所述暂储藏腔(9)的一侧位置在靠近第一排污管(2)的一端位置接触有缺氧仓(10)，所述缺氧仓(10)的一侧在靠近暂储藏腔(9)的表面位置固定安装有厌氧仓(13)，且第一排污管(2)贯穿厌氧仓(13)内部，所述第二排污管(3)的底部一端在靠近缺氧仓(10)的表面位置安装有兼氧仓(11)，所述兼氧仓(11)的一侧在与第二排污管(3)底部接触的位置处安装有好氧仓(12)。
4.根据权利要求3所述的多级AO工艺一体化污水处理设备，其特征在于：所述兼氧仓(11)的中部位置安装有过滤板(14)，所述兼氧仓(11)的四个角处贯穿有滑槽(15)，所述滑槽(15)的内壁连接有滑块(16)，且滑块(16)的一端与过滤板(14)固定连接，所述过滤板(14)通过滑块(16)与滑槽(15)滑动连接，所述兼氧仓(11)的内壁在靠近过滤板(14)的底端位置固定连接有洁净网(17)。
5.根据权利要求4所述的多级AO工艺一体化污水处理设备，其特征在于：所述动力件(18)包括：连接隼杆(20)、第一稳定杆(21)、链接卯杆(22)、第二稳定杆(23)、连接块(24)、转线(25)、电机(26)，所述连接隼杆(20)和链接卯杆(22)呈十字架榫卯连接，所述连接隼杆(20)的一端与链接卯杆(22)的一端之间连接固定有第一稳定杆(21)，所述连接隼杆(20)和链接卯杆(22)的另外一端之间固定连接有第二稳定杆(23)，所述连接隼杆(20)和链接卯杆(22)的相接触连接的位置固定安装有连接块(24)，且连接块(24)的表面贯穿有转线(25)，所述转线(25)的一端与电机(26)连接，所述兼氧仓(11)和好氧仓(12)之间固定安装有固定台(19)。
说明书
多级AO工艺一体化污水处理设备
技术领域
本实用新型涉及多级AO工艺一体化设备技术领域，具体为多级AO工艺一体化污水处理设备。
背景技术
多段多级AO工艺是将污水分多段进入生物池内的厌氧区、缺氧区、兼氧区和好氧区，使污水中的碳源有选择的供给不同功能区，优先用于厌氧释磷和反硝化脱氮等，可有效节省碳源。同时还可以提高污泥浓度，减小生物池容积。
在多段多级AO工艺单纯的去处理城市污水(不包含垃圾)的时候，通常是在过滤的地方的安装有过滤网，长期已久的过滤中过滤网本身也是需要拿出来清洁，不然就会在污水中慢慢的腐蚀影响过滤的净化的效果，但是，现有的处理过滤网是人工通过堵塞AO管道再将过滤网手动沿着过滤器中的固定用的螺杆拆离出来，再将其拆卸出来清洗，这样就会需要将人工下管道清理，很是费功夫，为了节约人工费用，为此，我们提出多级AO工艺一体化污水处理设备。
实用新型内容
本实用新型的目的在于提供多级AO工艺一体化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：多级AO工艺一体化污水处理设备，包括：主管道；第一排污管；第二排污管；第一节流阀；第二节流阀；瞬时接收管；回路管；过滤板，主管道的中部位置贯穿有第一排污管，主管道的一端位置安装有第二排污管，且主管道的另一端位置连接有瞬时接收管，主管道的另一端在靠近瞬时接收管的位置表面贯穿有回路管，瞬时接收管的表面位置安装有第一节流阀，且位于回路管和第一排污管的之间在主管道的表面安装有第二节流阀；动力件，动力件安装在第二排污管之间用于方便将过滤板快速的拆卸。
优选的，主管道的内部固定安装有分流片，且分流片分为两个每片均贯穿连接在第一排污管的内壁。
优选的，接收管的底端连接有暂储藏腔，且回路管贯穿在暂储藏腔的表面位置，暂储藏腔的一侧位置在靠近第一排污管的一端位置接触有缺氧仓，缺氧仓的一侧在靠近暂储藏腔的表面位置固定安装有厌氧仓，且第一排污管贯穿厌氧仓内部，第二排污管的底部一端在靠近缺氧仓的表面位置安装有兼氧仓，兼氧仓的一侧在与第二排污管底部接触的位置处安装有好氧仓。
优选的，兼氧仓的中部位置安装有过滤板，兼氧仓的四个角处贯穿有滑槽，滑槽的内壁连接有滑块，且滑块的一端与过滤板固定连接，过滤板通过滑块与滑槽滑动连接，的内壁在靠近过滤板的底端位置固定连接有洁净网。
优选的，动力件包括：连接隼杆、第一稳定杆、链接卯杆、第二稳定杆、连接块、转线、电机，连接隼杆和链接卯杆呈十字架榫卯连接，连接隼杆的一端与链接卯杆的一端之间连接固定有第一稳定杆，连接隼杆和链接卯杆的另外一端之间固定连接有第二稳定杆，连接隼杆和链接卯杆的相接触连接的位置固定安装有连接块，且连接块的表面贯穿有转线，转线的一端与电机连接，兼氧仓和好氧仓之间固定安装有固定台。
与现有技术相比，本实用新型的有益效果是：首先通过在兼氧仓里面安装洁净网可以进一步的将污水再次过滤，在通过动力件里面添加连接隼杆和链接卯杆分别与滑块固定连接，有利于避免人工用手去直接拉过滤板，浪费人力资源，暂储藏腔可以将污水暂时的存储，等到第一节流阀关闭之后，污水由水泵直接抽上主管道里面，可以避免多余的污水泄漏。
