申请日2020.12.28
公开（公告）日2021.10.15
IPC分类号C02F9/14; B01F7/18; B01F7/24; B01F15/00; C02F101/16
摘要
本实用新型公开一种厌氧‑SBR组合式高氨氮污水处理系统，包括罐体和反应池，所述罐体底部设置有固定支架，所述罐体左侧设置有进水口，所述进水口右侧连接有污水池，所述污水池内部设置有格栅，所述污水池顶部设置有第一抽水泵，所述污水池右侧设置有反应池，所述反应池与第一水管相连，所述第二电机下方设置有转轴，所述连接杆右侧设置有毛刷，所述连接杆一侧与转轴相连，所述连接杆另一侧与毛刷相连，通过设置了连接杆，搅拌杆，螺旋锯齿加快了反应池中，反应物与污水里的杂质的反应的速率，通过设置了压缩弹簧、固块助凝剂与毛刷，使得反应池内的反应速率大大提升，并且可以使我们的反应池内部易清理。
权利要求书

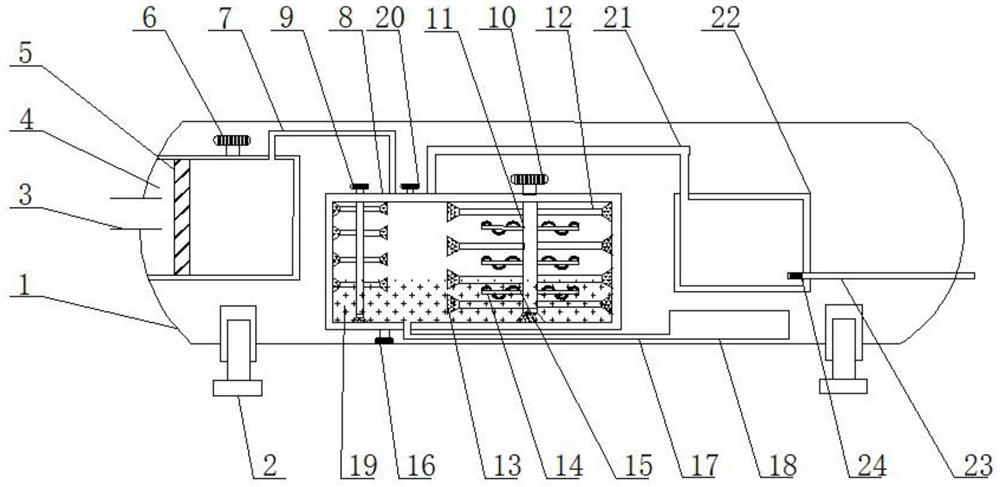

1.一种厌氧-SBR组合式高氨氮污水处理系统，包括罐体(1)和反应池(8)，其特征在于：所述罐体(1)底部设置有固定支架(2)，所述罐体(1)左侧设置有进水口(3)，所述进水口(3)右侧连接有污水池(4)，所述污水池(4)内部设置有格栅(5)，所述格栅(5)与污水池(4)底部垂直，所述污水池(4)顶部设置有第一抽水泵(6)，所述第一抽水泵(6)右侧设置有第一水管(7)，所述污水池(4)右侧设置有反应池(8)，所述反应池(8)与第一水管(7)相连，所述反应池(8)顶部设置有第一电机(9)，所述第一电机(9)右侧设置有第二电机(10)，所述第二电机(10)下方设置有转轴(11)，所述转轴(11)表面设置有连接杆(12)，所述连接杆(12)右侧设置有毛刷(13)，所述连接杆(12)一侧与转轴(11)相连，所述连接杆(12)另一侧与毛刷(13)相连，所述连接杆(12)下方设置搅拌杆(14)，所述搅拌杆(14)表面设置螺旋锯齿(15)。
2.根据权利要求1所述的一种厌氧-SBR组合式高氨氮污水处理系统，其特征在于：所述反应池(8)底部设置有第二抽水泵(16)，所述第二抽水泵(16)右侧设置有第二水管(17)，所述第二水管(17)右侧设置有污泥池(18)，所述第二水管(17)一侧与反应池(8)底部连接，所述第二水管(17)另一侧与污泥池(18)连接，所述反应池(8)内部设置有絮凝剂(19)。
3.根据权利要求1所述的一种厌氧-SBR组合式高氨氮污水处理系统，其特征在于：所述第一电机(9)与第二电机(10)中间位置设置有第三抽水泵(20)，所述有第三抽水泵(20)右侧设置有第三水管(21)，所述第三水管(21)右侧设置有净水池(22)，所述第三水管(21)一侧与反应池(8)连接，所述第三水管(21)另一侧与净水池(22)连接，所述净水池(22)底部设置有出水管(23)，所述出水管(23)内部设置有单向阀(24)。
4.根据权利要求2所述的一种厌氧-SBR组合式高氨氮污水处理系统，其特征在于：所述连接杆(12)内部设置有凹槽(25)，所述凹槽(25)内部设置有压缩弹簧(26)，所述压缩弹簧(26)左侧设置有固定块(27)，所述固定块(27)连接压缩弹簧(26)底部，所述压缩弹簧(26)内部设置有固块助凝剂(28)。
5.根据权利要求4所述的一种厌氧-SBR组合式高氨氮污水处理系统，其特征在于：所述压缩弹簧(26)突出于连接杆(12)表面。
说明书
一种厌氧-SBR组合式高氨氮污水处理系统
技术领域
本实用新型属于污水处理相关技术领域，具体涉及一种厌氧-SBR组合式高氨氮污水处理系统。
背景技术
由于经济的高速发展，我们身边的污水越来越多，无论是工业废水还是生活废水，都充斥着我们的生活，地球上百分之70的水，现在已经有很大一部分遭到污染，像我们看见的地表水遭到污染，更可怕的是地下水的污染程度也非常普遍，所以污水处理系统的作用也越来越大。
现有的污水处理系统技术存在以下问题：目前市面上有很多类型的污水处理系统，主要是处理一些生活用水，工业用水以及农业用水，但是我们现有的厌氧-SBR组合式高氨氮污水处理系统还存在反应池内反应物与水中杂质反应不充分，导致反应池反应效率慢，以及反应池内部难清理的问题。
实用新型内容
本实用新型的目的在于提供一种厌氧-SBR组合式高氨氮污水处理系统，以解决上述背景技术中提出的反应不充分与反应池难清理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种厌氧-SBR组合式高氨氮污水处理系统，包括罐体和反应池，所述罐体底部设置有固定支架，所述罐体左侧设置有进水口，所述进水口右侧连接有污水池，所述污水池内部设置有格栅，所述格栅与污水池底部垂直，所述污水池顶部设置有第一抽水泵，所述第一抽水泵右侧设置有第一水管，所述污水池右侧设置有反应池，所述反应池与第一水管相连，所述反应池顶部设置有第一电机，所述第一电机右侧设置有第二电机，所述第二电机下方设置有转轴，所述转轴表面设置有连接杆，所述连接杆右侧设置有毛刷，所述连接杆一侧与转轴相连，所述连接杆另一侧与毛刷相连，所述连接杆下方设置搅拌杆，所述搅拌杆表面设置螺旋锯齿。
优选的，所述反应池底部设置有第二抽水泵，所述第二抽水泵右侧设置有第二水管，所述第二水管右侧设置有污泥池，所述第二水管一侧与反应池底部连接，所述第二水管另一侧与污泥池连接，所述反应池内部设置有絮凝剂。
优选的，所述第一电机与第二电机中间位置设置有第三抽水泵，所述有第三抽水泵右侧设置有第三水管，所述第三水管右侧设置有净水池，所述第三水管一侧与反应池连接，所述第三水管另一侧与净水池连接，所述净水池底部设置有出水管，所述出水管内部设置有单向阀。
优选的，所述连接杆内部设置有凹槽，所述凹槽内部设置有压缩弹簧，所述压缩弹簧左侧设置有固定块，所述固定块连接压缩弹簧底部，所述压缩弹簧内部设置有固块助凝剂。
优选的，所述连接杆与搅拌杆均为双数。
优选的，所述压缩弹簧突出于连接杆表面。
与现有技术相比，本实用新型提供了一种厌氧-SBR组合式高氨氮污水处理系统，具备以下有益效果：
1、本实用新型通过设置了连接杆，搅拌杆，螺旋锯齿加快了反应池内部反应物与污水里的杂质的反应速率，现有的污水处理系统内部通常是放置絮凝剂与污水自己反应，反应的时间比较久，且反应效果不佳，通常在污水进入污水处理系统时，会有过滤网或者搅拌叶对较大的固体垃圾进行过滤打碎，其次才会进入污水处理系统，但是仅仅只有这一层过滤装置是完全不够的，厌氧-SBR组合式高氨氮污水处理系统内通过设置了搅拌杆和螺旋锯齿可以对污水的杂质进行二次的打磨搅拌，这样可以有效防止内部的杂质卡死我们的搅拌杆和连接杆中，从而加快了对污水与反应物的反应效果。
2、本实用新型通过设置了压缩弹簧、固块助凝剂与毛刷，使得反应池内的反应速率大大提升，并且可以使反应池内部易清理，毛刷设置在压缩弹簧一端，当转轴转动带动毛刷在反应池内壁上摩擦时，反应池内壁上附着的杂质或者污泥就会被毛刷刷洗干净，如果碰到较硬的杂质，毛刷一侧的压缩弹簧受到挤压，设置在压缩弹簧内的固块助凝剂会被压缩弹簧带出部分，散落在反应池中，与反应池中的絮凝剂融合，使得反应速率进一步加快。
