申请日2020.12.29
公开（公告）日2021.10.15
IPC分类号C02F9/14; C02F3/30
摘要
本发明公开一种带溶解氧仪一体化污水处理设备，包括一体化污水处理设备和溶解氧仪装置，溶解氧仪装置安装在一体化污水处理设备上，一体化污水处理设备有设备间模块、前置好氧区、后置好氧区，所述溶解氧仪装置有两组分别为溶解氧仪一和溶解氧仪二，溶解氧仪一和溶解氧仪二分别安装在前置好氧区和后置好氧区内，所述设备间模块内有变频自调节风机和PLC控制柜，所述溶解氧仪一和溶解氧仪二都通过数据传输线与PLC控制柜连接，变频自调节风机通过线束与PLC控制柜连接。本发明能实时直观监测污水处理设备中好氧区的溶解氧含量，读取监测数值，进而控制氧的输送，安装方便，运行稳定可靠。
权利要求书
1.一种带溶解氧仪一体化污水处理设备，包括一体化污水处理设备和溶解氧仪装置，溶解氧仪装置安装在一体化污水处理设备上，一体化污水处理设备有设备间模块、进水管道组件、前置厌氧区、前置缺氧区、前置好氧区、后置缺氧区、后置好氧区、沉淀区和清水出水区，污水从进水管道组件进入前置厌氧区，随后依次经过前置厌氧区、前置缺氧区、前置好氧区、后置缺氧区、后置好氧区、沉淀区和清水出水区，污水经过处理后到达清水出水区，清水出水区内的水体通过出水管道组件向外排出，其特征在于，所述溶解氧仪装置有两组分别为溶解氧仪一和溶解氧仪二，溶解氧仪一和溶解氧仪二分别安装在前置好氧区和后置好氧区内，所述设备间模块内装有变频自调节风机和PLC控制柜，一体化污水处理设备上还有曝气主管和曝气支管，曝气支管通过Y形连接管件与曝气主管连接，所述溶解氧仪一和溶解氧仪二都分别通过数据传输线与PLC控制柜连接，变频自调节风机通过线束与PLC控制柜连接，PLC控制柜能够控制变频自调节风机进行变频调节运行。
2.根据权利要求1所述的一种带溶解氧仪一体化污水处理设备，其特征在于所述溶解氧仪一和溶解氧仪二上分别连接有配套感测传感器，配套感测传感器通过数据传输线与PLC控制柜连接，配套感测传感器能够将溶解氧仪一监测到前置好氧区内溶解氧的数据，或将溶解氧仪二监测到后置好氧区内溶解氧的数据，传输到PLC控制柜，PLC控制柜能够根据监测的溶解氧数据，分别指令调配变频自调节风机向前置好氧区或后置好氧区内输送氧气。
3.根据权利要求1所述的一种带溶解氧仪一体化污水处理设备，其特征在于所述曝气支管与曝气主管之间的Y形连接管件上装有自控调节阀，自控调节阀通过线束与设备间模块内的PLC控制柜连接。
4.根据权利要求1～3任一所述的一种带溶解氧仪一体化污水处理设备，其特征在于所述曝气主管安装在一体化污水处理设备的前置好氧区和后置好氧区的上部，曝气支管安装在一体化污水处理设备的前置好氧区和后置好氧区内的下部，曝气支管与曝气主管通过Y形连接管件连接；
所述与前置好氧区下部曝气支管连接的Y形连接管件下侧面有回气循流管一，与后置好氧区下部曝气支管连接Y形连接管件下侧面的回气循流管二，回气循流管一和回气循流管二上装有自控调节阀，自控调节阀通过线束与设备间模块内的PLC控制柜连接。
说明书
一种带溶解氧仪一体化污水处理设备
技术领域
本发明涉及带有溶解氧仪的一体化污水处理设备领域，具体属于一种带溶解氧仪一体化污水处理设备。
背景技术
早在2000年国家建设部、国家环保局和科技部联合颁布的《城市污水处理及污染防治技术政策》规定，对不能纳入城市污水收集系统的居民区、旅游景区、度假村、疗养院、机场、铁路车站、经济开发区等分散人群聚居地排放的污水和独立工矿区的工业废水应就地处理，达标后排放。根据国家发展改革委、住房和城乡建设部印发的《“十三五”全国城镇污水处理及再生利用设施建设规划》规划指出，到2020年底，实现城镇污水处理设施全覆盖，城市污水处理率要达到95％。这些相关的规定文件都为一体化污水处理设备的发展和推广应用，提供了重要的政策基础支撑，使得近年来一体化污水处理设备在国内推广应用的范围不断扩大。
然而随着一体化污水处理设备在国内的推广应用及使用范围不断扩大，一体化污水处理设备在调试期间和后续运维使用过程中，都存在氧需求量无法控制，氧输送精准度差的问题；不能实时直观监测一体化污水处理设备中好氧区的溶解氧含量，无法确保一体化污水处理设备中微生物正常生存与设备运行都在最佳匹配区内；时常需要人工定期去监测一体化污水处理设备好氧区的溶解氧，引起大量人力物力的浪费。因而如何将溶解氧仪实际应用在一体化污水处理设备中，进而实现对一体化污水处理设备中好氧区氧含量的监测以及调节管控，具有较大的现实应用意义。为此，本发明提供一种带溶解氧仪一体化污水处理设备。
发明内容
本发明提供一种带溶解氧仪一体化污水处理设备，通过对一体化污水处理设备、溶解氧仪装置，以及配套的变频自调节风机、PLC控制柜、曝气主管、曝气支管、Y形连接管件、回气循流管一、回气循流管二和自控调节阀的整体综合优化设计，解决了上述背景技术中提到的问题。同时，本发明解决了原一体化污水处理设备对氧需求量无法控制，氧输送精准度差的问题，能实时直观监测污水处理设备中好氧区的溶解氧含量，读取监测数值，进而控制氧的输送，便于设备前期调试和后续运维使用，确保污水处理设备中微生物正常生存与污水处理运行在最佳匹配区内，整体安装方便，运行稳定可靠，适合作为带溶解氧仪一体化污水处理设备在污水处理中推广使用。
为实现上述目的，本发明采用的技术方案如下：

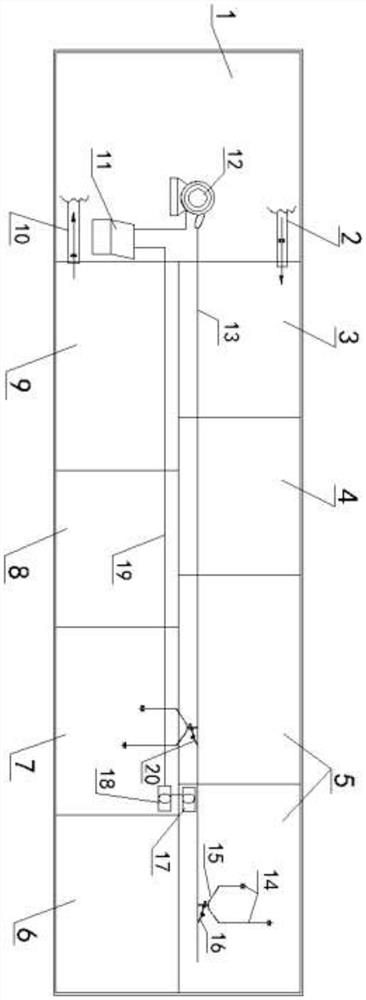

一种带溶解氧仪一体化污水处理设备，包括一体化污水处理设备和溶解氧仪装置，溶解氧仪装置安装在一体化污水处理设备上，一体化污水处理设备有设备间模块、进水管道组件、前置厌氧区、前置缺氧区、前置好氧区、后置缺氧区、后置好氧区、沉淀区和清水出水区，污水从进水管道组件进入前置厌氧区，随后依次经过前置厌氧区、前置缺氧区、前置好氧区、后置缺氧区、后置好氧区、沉淀区和清水出水区，污水经过处理后到达清水出水区，清水出水区内的水体通过出水管道组件向外排出，其特征在于，所述溶解氧仪装置有两组分别为溶解氧仪一和溶解氧仪二，溶解氧仪一和溶解氧仪二分别安装在前置好氧区和后置好氧区内，所述设备间模块内装有变频自调节风机和PLC控制柜，一体化污水处理设备上还有曝气主管和曝气支管，曝气支管通过Y形连接管件与曝气主管连接，所述溶解氧仪一和溶解氧仪二都分别通过数据传输线与PLC控制柜连接，变频自调节风机通过线束与PLC控制柜连接，PLC控制柜能够控制变频自调节风机进行变频调节运行。
进一步地，所述溶解氧仪一和溶解氧仪二上分别连接有配套感测传感器，配套感测传感器通过数据传输线与PLC控制柜连接，配套感测传感器能够将溶解氧仪一监测到前置好氧区内溶解氧的数据，或将溶解氧仪二监测到后置好氧区内溶解氧的数据，传输到PLC控制柜，PLC控制柜能够根据监测的溶解氧数据，分别指令调配变频自调节风机向前置好氧区或后置好氧区内输送氧气。
进一步地，所述曝气支管与曝气主管之间的Y形连接管件上装有自控调节阀，自控调节阀能够调节输送气体量的大小或关闭不输送气体，自控调节阀通过线束与设备间模块内的PLC控制柜连接。
进一步地，所述曝气主管安装在一体化污水处理设备的前置好氧区和后置好氧区的上部，曝气支管安装在一体化污水处理设备的前置好氧区和后置好氧区内的下部，曝气支管与曝气主管通过Y形连接管件连接；
所述与前置好氧区下部曝气支管连接的Y形连接管件下侧面有回气循流管一，与后置好氧区下部曝气支管连接Y形连接管件下侧面的回气循流管二，回气循流管一和回气循流管二上装有自控调节阀，自控调节阀通过线束与设备间模块内的PLC控制柜连接。
进一步地，所述曝气主管的端部与变频自调节风机连接，当前置好氧区上安装的溶解氧仪一监测到前置好氧区内氧溶解数值超标时，溶解氧仪一能够将相关信息传输到PLC控制柜，PLC控制柜能够指令与前置好氧区下部曝气支管连接的Y形连接管件上的自控调节阀关闭，与前置好氧区下部曝气支管连接Y形连接管件下侧面的回气循流管一上的自控调节阀打开，气体通过回气循流管一回流入曝气主管；
所述当后置好氧区上安装的溶解氧仪二监测到后置好氧区内氧溶解数值超标时，溶解氧仪二能够将相关信息传输到PLC控制柜，PLC控制柜能够指令与后置好氧区下部曝气支管连接的Y形连接管件上的自控调节阀关闭，与后置好氧区下部曝气支管连接Y形连接管件下侧面的回气循流管二上的自控调节阀打开，气体通过回气循流管回二流入曝气主管。
与已有技术相比，本发明的有益效果如下：
通过对一体化污水处理设备、溶解氧仪装置，以及配套的变频自调节风机、PLC控制柜、曝气主管、曝气支管、Y形连接管件、回气循流管一、回气循流管二、自控调节阀和其它配套件的整体综合优化设计组合，制造出了一种带溶解氧仪一体化污水处理设备。本发明能够解决原一体化污水处理设备在调试期间和后续运维使用过程中，都存在氧需求量无法控制，氧输送精准度差的问题，以及不能实时直观监测一体化污水处理设备中好氧区的溶解氧含量，无法确保一体化污水处理设备中微生物正常生存与设备运行都在最佳匹配区内；时常需要人工定期去监测一体化污水处理设备好氧区的溶解氧，引起大量人力物力浪费的问题。
同时，本发明解决了原一体化污水处理设备对氧需求量无法控制，氧输送精准度差的问题，能实时直观监测污水处理设备中好氧区的溶解氧含量，读取监测数值，进而控制氧的输送，便于设备前期调试和后续运维使用，确保污水处理设备中微生物正常生存与污水处理运行在最佳匹配区内，整体安装方便，运行稳定可靠，适合作为带溶解氧仪一体化污水处理设备在污水处理中推广使用。
