申请日2020.11.23
公开（公告）日2021.10.15
IPC分类号C02F9/04; B01F7/18; B01F15/00
摘要
本实用新型公开了一种污水处理用均相催化氧化器装置，包括机体，所述机体的下方设置有支架，机体的左侧开设有进水口，机体的下方开设有与进水口对应的排水口，机体的上方中心处安装有电机，所述电机的底部连接有旋转轴，旋转轴在机体的内部安装有搅拌杆，电机的右侧安装有压力表，机体的右侧设置有支撑板，支撑板的上方安装有氧化剂箱，氧化剂箱连接有气管，且气管延伸至机体的内部。该污水处理用均相催化氧化器装置，气管环绕设置在机体的内部，使得气管带出的氧化剂能够与污水充分接触，增加污水与氧化剂的接触面积，使得对污水的处理效果更好，通过电机带动搅拌杆对污水进行搅动，从而使得氧化剂更好地与污水进行混合，提高污水处理的效率。
权利要求书

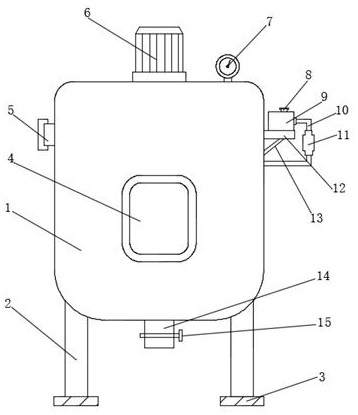

1.一种污水处理用均相催化氧化器装置，包括机体(1)，其特征在于：所述机体(1)的下方设置有支架(2)，所述支架(2)与机体(1)固定连接，且所述支架(2)的底部套设有保护垫(3)，所述机体(1)的左侧开设有进水口(5)，所述机体(1)的下方开设有与进水口(5)对应的排水口(14)，所述排水口(14)上安装有阀门(15)，所述机体(1)的上方中心处安装有电机(6)，所述电机(6)与机体(1)固定连接，所述电机(6)的底部连接有旋转轴(16)，所述旋转轴(16)在机体(1)的内部安装有搅拌杆(18)，所述电机(6)的右侧安装有压力表(7)，所述机体(1)的右侧设置有支撑板(12)，所述支撑板(12)的上方安装有氧化剂箱(9)，所述氧化剂箱(9)连接有气管(10)，且气管(10)延伸至机体(1)的内部，且所述机体(1)的表面设置有玻璃视窗(4)。
2.根据权利要求1所述的一种污水处理用均相催化氧化器装置，其特征在于：所述支撑板(12)与机体(1)固定连接，且支撑板(12)的下方设置有稳定杆(13)，所述稳定杆(13)与支撑板(12)固定连接，所述稳定杆(13)的另一端与机体(1)固定连接，所述稳定杆(13)与支撑板(12)和机体(1)形成三角结构。
3.根据权利要求1所述的一种污水处理用均相催化氧化器装置，其特征在于：所述支撑板(12)的上方安装有氧化剂箱(9)，所述氧化剂箱(9)的上方开设有进气口(8)，所述氧化剂箱(9)与气管(10)连接，且气管(10)上安装有气泵(11)。
4.根据权利要求1所述的一种污水处理用均相催化氧化器装置，其特征在于：所述气管(10)贯穿机体(1)延伸至机体(1)的内部，且气管(10)在机体(1)内部环绕设置，所述气管(10)上安装有出气口(20)。
5.根据权利要求1所述的一种污水处理用均相催化氧化器装置，其特征在于：所述旋转轴(16)上设置有固定箍(17)，所述搅拌杆(18)通过固定箍(17)与旋转轴(16)固定连接。
6.根据权利要求1所述的一种污水处理用均相催化氧化器装置，其特征在于：所述进水口(5)内部安装有过滤网(19)，所述机体(1)的内侧底部安装有过滤板(21)，所述机体(1)的内侧壁上开设有滑槽(22)，且过滤板(21)的两侧设置有滑板(23)，所述滑板(23)设置在滑槽(22)内，所述过滤板(21)的前端固定连接有拉板(24)，所述拉板(24)上开设有拉槽(25)。
说明书
一种污水处理用均相催化氧化器装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用均相催化氧化器装置。
背景技术
催化氧化是指在一定压力和温度条件下,以金属材料为催化剂,如Pt、Pd、Ni、Cu等存在情况下与以空气、氧气、臭氧等为氧化剂进行的氧化反应，包括“加氧”，“去氢”两方面都算催化氧化。
但是现有的催化氧化装置氧化剂与污水混合不够充分，导致污水净化效果差，降低了对污水处理的质量。
实用新型内容
本实用新型的目的在于提供一种污水处理用均相催化氧化器装置，以解决上述背景技术中提出现有的催化氧化装置氧化剂与污水混合不够充分，导致污水净化效果差，降低了对污水处理的质量的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用均相催化氧化器装置，包括机体，所述机体的下方设置有支架，所述支架与机体固定连接，且所述支架的底部套设有保护垫，所述机体的左侧开设有进水口，所述机体的下方开设有与进水口对应的排水口，所述排水口上安装有阀门，所述机体的上方中心处安装有电机，所述电机与机体固定连接，所述电机的底部连接有旋转轴，所述旋转轴在机体的内部安装有搅拌杆，所述电机的右侧安装有压力表，所述机体的右侧设置有支撑板，所述支撑板的上方安装有氧化剂箱，所述氧化剂箱连接有气管，且气管延伸至机体的内部，且所述机体的表面设置有玻璃视窗。
优选的，所述支撑板与机体固定连接，且支撑板的下方设置有稳定杆，所述稳定杆与支撑板固定连接，所述稳定杆的另一端与机体固定连接，所述稳定杆与支撑板和机体形成三角结构。
优选的，所述支撑板的上方安装有氧化剂箱，所述氧化剂箱的上方开设有进气口，所述氧化剂箱与气管连接，且气管上安装有气泵。
优选的，所述气管贯穿机体延伸至机体的内部，且气管在机体内部环绕设置，所述气管上安装有出气口。
优选的，所述旋转轴上设置有固定箍，所述搅拌杆通过固定箍与旋转轴固定连接。
优选的，所述进水口内部安装有过滤网，所述机体的内侧底部安装有过滤板，所述机体的内侧壁上开设有滑槽，且过滤板的两侧设置有滑板，所述滑板设置在滑槽内，所述过滤板的前端固定连接有拉板，所述拉板上开设有拉槽。
与现有技术相比，本实用新型的有益效果是：该污水处理用均相催化氧化器装置，气管环绕设置在机体的内部，使得气管带出的氧化剂能够与污水充分接触，增加污水与氧化剂的接触面积，使得对污水的处理效果更好，设置有搅拌杆，通过电机带动搅拌杆对污水进行搅动，从而使得氧化剂更好地与污水进行混合，提高污水处理的效率，设置有压力表，可以实时监测机体内部的气压，便于调节，防止气压过高不利于氧化剂和污水的混合，进水口处设置有过滤网，能够阻挡污水中较大的杂物，从而对污水进行初步的过滤，机体内侧底部设置有过滤板，能够对污水进行再次的过滤，并且过滤板可以拉动拉板将其取出清理。
