申请日2020.12.15
公开（公告）日2021.10.29
IPC分类号B01D21/00; B01D21/02; B01D21/24; C02F1/52; C02F103/20
摘要
本实用新型公开了一种养殖场污水处理装置，包括沉淀池本体和集泥板，所述沉淀池本体一侧顶部贯穿开设有钢索孔，且钢索孔内部设有滑轮，所述沉淀池本体一侧顶部外表面位于钢索孔的下方设有卷扬机，且卷扬机通过钢索与固定环连接，所述沉淀池本体顶面设有旋转支座，且旋转支座顶部设有水枪转轴，所述水枪转轴顶部设有高压水枪，所述沉淀池本体一侧内表面开设有收纳槽，且收纳槽底部设有转轴，所述转轴旋转连接有集泥板，且集泥板一端焊接有固定环。本实用新型中，设置了卷扬机，能将集泥板进行收纳，同时方便集泥板的清理，让工人在清理沉淀池时更方便快捷。
权利要求书

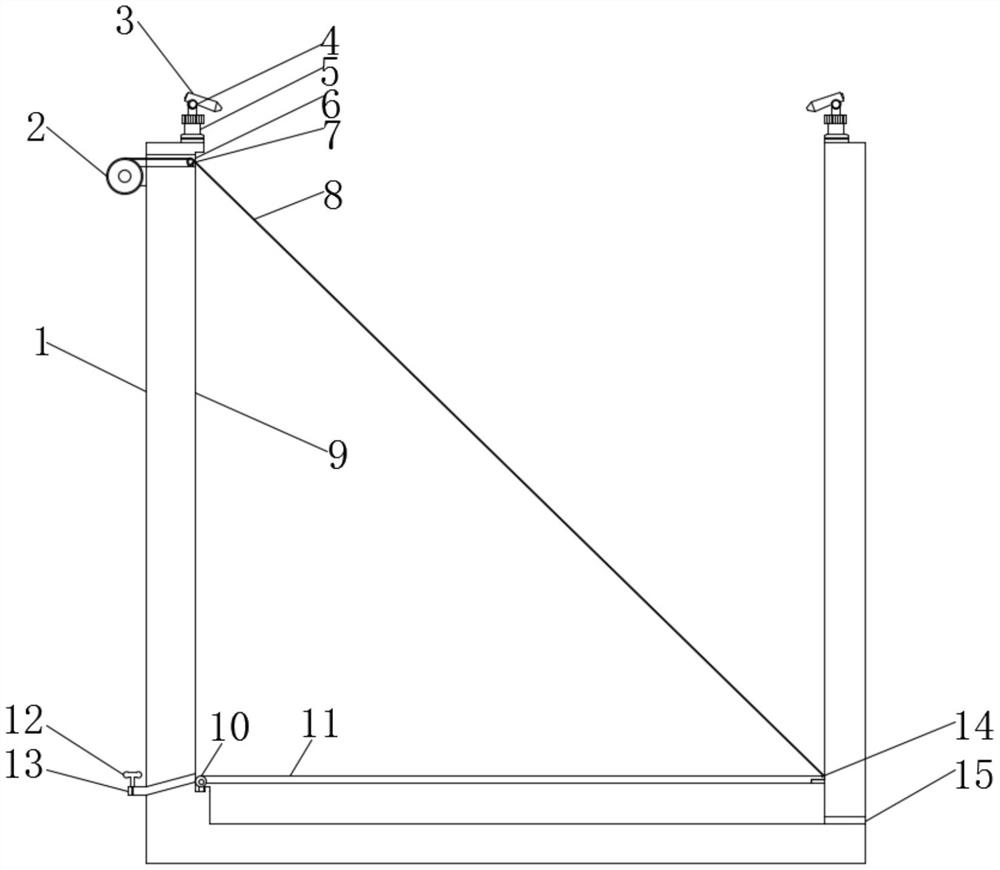

1.一种养殖场污水处理装置，包括沉淀池本体(1)和集泥板(11)，其特征在于，所述沉淀池本体(1)一侧顶部贯穿开设有钢索孔(6)，且钢索孔(6)内部设有滑轮(7)，所述沉淀池本体(1)一侧顶部外表面位于钢索孔(6)的下方设有卷扬机(2)，且卷扬机(2)通过钢索(8)与固定环(14)连接，所述沉淀池本体(1)顶面设有旋转支座(5)，且旋转支座(5)顶部设有水枪转轴(4)，所述水枪转轴(4)顶部设有高压水枪(3)，所述沉淀池本体(1)一侧内表面开设有收纳槽(9)，且收纳槽(9)底部设有转轴(10)，所述转轴(10)旋转连接有集泥板(11)，且集泥板(11)一端焊接有固定环(14)，所述沉淀池本体(1)一侧底部开设有出泥口(13)，且出泥口(13)一端设有出泥口开关(12)，所述沉淀池本体(1)另一侧底部开设有出水口(15)。
2.根据权利要求1所述的一种养殖场污水处理装置，其特征在于，所述卷扬机(2)位于沉淀池本体(1)一侧顶部对称设有两个，且通过连接轴(16)固定连接。
3.根据权利要求1所述的一种养殖场污水处理装置，其特征在于，所述卷扬机(2)一侧设有电机(17)。
4.根据权利要求1所述的一种养殖场污水处理装置，其特征在于，所述集泥板(11)为锯齿形板，凹槽(18)与出泥口(13)位置正对。
5.根据权利要求1所述的一种养殖场污水处理装置，其特征在于，所述高压水枪(3)对称分布有两排。
6.根据权利要求1所述的一种养殖场污水处理装置，其特征在于，所述钢索(8)穿过钢索孔(6)，且钢索(8)放置于滑轮(7)上表面。
说明书
一种养殖场污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种养殖场污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
然而在现有的污水处理设备中针对养殖场污水处理的设备并不是很常见，而且现有的养殖场污水处理设备的在实际的实用的过程中存在急需改进的地方，如养殖场污水沉淀的杂质却不能及时的处理清理，且清理起来费事费力，现阶段养殖场污水处理设备多有用沉淀池沉淀，污水排出后需人工对污水池进行清理，工作强度大，且具备一定的危险性，所以急需一种便于清理的养殖场污水处理设备。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种养殖场污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种养殖场污水处理装置，包括沉淀池本体和集泥板，所述沉淀池本体一侧顶部贯穿开设有钢索孔，且钢索孔内部设有滑轮，所述沉淀池本体一侧顶部外表面位于钢索孔的下方设有卷扬机，且卷扬机通过钢索与固定环连接，所述沉淀池本体顶面设有旋转支座，且旋转支座顶部设有水枪转轴，所述水枪转轴顶部设有高压水枪，所述沉淀池本体一侧内表面开设有收纳槽，且收纳槽底部设有转轴，所述转轴旋转连接有集泥板，且集泥板一端焊接有固定环，所述沉淀池本体一侧底部开设有出泥口，且出泥口一端设有出泥口开关，所述沉淀池本体另一侧底部开设有出水口。
作为上述技术方案的进一步描述：
所述卷扬机位于沉淀池本体一侧顶部对称设有两个，且通过连接轴固定连接。
作为上述技术方案的进一步描述：
所述卷扬机一侧设有电机。
作为上述技术方案的进一步描述：
所述集泥板为锯齿形板，凹槽与出泥口位置正对。
作为上述技术方案的进一步描述：
所述高压水枪对称分布有两排。
作为上述技术方案的进一步描述：
所述钢索穿过钢索孔，且钢索放置于滑轮上表面。
本实用新型中，设置了卷扬机，能将集泥板进行收纳，同时方便集泥板的清理，让工人在清理沉淀池时更方便快捷，其次设置了锯齿形集泥板，增加了集泥板的集泥面积，同时在收纳的过程中，淤泥滑向凹槽，方便淤泥滑出出泥口。
本实用新型中，设置了高压水枪，能全方位对沉淀池和集泥板进行自动清洗，节省了人力，能一定程度避免人员接近污水沉淀池而带来的危险。
