申请日2021.05.11
公开日期2021.11.12
IPC分类C02F3/12;C02F7/00
摘要
本实用新型公开了一种可提升管式微孔曝气器，包括支撑板，所述支撑板下表面两侧固定有两个侧板，两个所述侧板相邻一侧均开设有T型滑槽，所述T型滑槽内部滑动连接有T型滑块，所述T型滑块侧壁固定连接有移动板，所述移动板下表面固定连接有密封箱，所述密封箱内部设有第一电机，所述第一电机的驱动端固定连接有第一转轴。本实用新型中，设置有第一电机、第一锥齿轮、第二锥齿轮、连接杆、连接管和曝气管，从而可以通过第一电机转动来带动曝气管在池底转动，由此搅动污水，避免出现死区，提高曝气效果，然后通过设置第二电机和第三电机，先后将两个曝气器从水中拉出进行检修，保证曝气过程连续不断，提高曝气效率。
权利要求

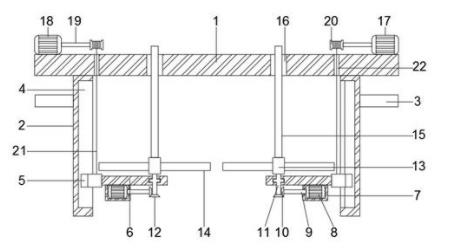

1.一种可提升管式微孔曝气器，包括支撑板（1），其特征在于：所述支撑板（1）下表面两侧固定有两个侧板（2），两个所述侧板（2）相邻一侧均开设有T型滑槽（4），所述T型滑槽（4）内部滑动连接有T型滑块（5），所述T型滑块（5）侧壁固定连接有移动板（6），所述移动板（6）下表面固定连接有密封箱（7），所述密封箱（7）内部设有第一电机（8），所述第一电机（8）的驱动端固定连接有第一转轴（9），所述移动板（6）远离T型滑块（5）的一端转动连接有连接杆（11），所述连接杆（11）顶端固定连接有连接管（13），所述连接管（13）侧壁连接有两个曝气管（14），所述支撑板（1）上表面两侧分别固定连接有第二电机（17）和第三电机（18），所述第二电机（17）和第三电机（18）驱动端均固定连接有第二转轴（19），所述第二转轴（19）远离第二电机（17）和第三电机（18）的一端固定连接有线辊（20），所述线辊（20）表面固定连接有拉线（21）。
2.根据权利要求1所述的一种可提升管式微孔曝气器，其特征在于：两个所述侧板（2）外侧壁均固定连接有安装板（3）。
3.根据权利要求1所述的一种可提升管式微孔曝气器，其特征在于：所述第一转轴（9）穿过密封箱（7）固定连接有第一锥齿轮（10），所述连接杆（11）底端固定连接有第二锥齿轮（12），所述第一锥齿轮（10）与第二锥齿轮（12）啮合连接。
4.根据权利要求1所述的一种可提升管式微孔曝气器，其特征在于：所述支撑板（1）中部开设有两个穿孔（16），两个所述穿孔（16）内部均滑动连接有主气管（15），所述主气管（15）底端与连接管（13）顶端密封转动连接，所述主气管（15）顶端连接有送气装置。
5.根据权利要求1所述的一种可提升管式微孔曝气器，其特征在于：所述支撑板（1）靠近线辊（20）处开设有线孔（22），所述拉线（21）远离线辊（20）的一端穿过线孔（22）与T型滑块（5）上表面固定连接。
6.根据权利要求1所述的一种可提升管式微孔曝气器，其特征在于：所述支撑板（1）上表面靠近穿孔（16）处设有固定主气管（15）的固定装置。
说明书
一种可提升管式微孔曝气器
技术领域
本实用新型涉及废水处理曝气设备技术领域，尤其涉及一种可提升管式微孔曝气器。
背景技术
提升式微孔曝气器是曝气器的一种，与常规曝气系统相比，曝气效果好，节约能源，无须放水，即可维修，可广泛用于活性污泥法充氧，使用此设备可将曝气头移至水面上清理、更换，该曝气器一般采用抗腐蚀材料，且抗碰撞能力强，不易损坏，可防止大颗粒泥沙沉积，并可去除部分有机物，但是现有的可提升式曝气器仍然存在一定的问题。
在现有技术中，可提升式曝气器是被固定安装在污水处理池的底部，曝气时曝气器固定不动，排出的气体路径比较固定，导致容易出现死区想象，使得曝气效果不是很好。另外现有的可提升式曝气器在维修时，需要停止工作后，将曝气器提升至水面进行维修或更换零件，影响曝气进度，存在一定的局限性。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可提升管式微孔曝气器。
为了实现上述目的，本实用新型采用了如下技术方案：一种可提升管式微孔曝气器，包括支撑板，所述支撑板下表面两侧固定有两个侧板，两个所述侧板相邻一侧均开设有T型滑槽，所述T型滑槽内部滑动连接有T型滑块，所述T型滑块侧壁固定连接有移动板，所述移动板下表面固定连接有密封箱，所述密封箱内部设有第一电机，所述第一电机的驱动端固定连接有第一转轴，所述移动板远离T型滑块的一端转动连接有连接杆，所述连接杆顶端固定连接有连接管，所述连接管侧壁连接有两个曝气管，所述支撑板上表面两侧分别固定连接有第二电机和第三电机，所述第二电机和第三电机驱动端均固定连接有第二转轴，所述第二转轴远离第二电机和第三电机的一端固定连接有线辊，所述线辊表面固定连接有拉线。
进一步的，两个所述侧板外侧壁均固定连接有安装板。
进一步的，所述第一转轴穿过密封箱固定连接有第一锥齿轮，所述连接杆底端固定连接有第二锥齿轮，所述第一锥齿轮与第二锥齿轮啮合连接。
进一步的，所述支撑板中部开设有两个穿孔，两个所述穿孔内部均滑动连接有主气管，所述主气管底端与连接管顶端密封转动连接，所述主气管顶端连接有送气装置。
进一步的，所述支撑板靠近线辊处开设有线孔，所述拉线远离线辊的一端穿过线孔与T型滑块上表面固定连接。
进一步的，所述支撑板上表面靠近穿孔处设有固定主气管的固定装置。
本实用新型的有益效果：
本实用新型在使用时，通过设置第一电机、第一锥齿轮、第二锥齿轮、连接杆、连接管和曝气管，通过控制第一电机在污水池底转动来带动曝气管在污水里转动，从而对污水产生搅动作用，可以清除池底沉积的污泥，避免出现死区现象，使得曝气效果更好，然后通过设置有第二电机、第三电机、线辊和拉线，当需要对曝气器进行检修时，可以分开控制第二电机和第三电机，先后将两个曝气器拉出水面进行检修，从而可以保证曝气过程连续不断，提高曝气效率。
