申请日2021.05.11
公开日期2021.11.12
IPC分类B01F3/20
摘要
本实用新型公开了组合式生物转盘处理装置，包括处理槽，所述处理槽外壁一侧固定连接有驱动箱，所述驱动箱的内侧壁中部位置固定连接有双轴电机，所述处理槽的两内侧壁之间分别转动连接有盘体主轴和转动杆，所述转动杆位于盘体主轴的正下方，所述双轴电机的两驱动端固定连接有两个转动轴，两个所述转动轴远离双轴电机的一端分别与驱动箱的内侧壁转动连接，两个所述转动轴的外表面固定套接有两个蜗杆。本实用新性便于对底部污水进行翻搅，以便于使生物转盘对底部的污水也能够充分的接触，避免出现处理不均匀的现象，提高了生物转盘处理装置的处理效果，同时在转动的过程中使得搅拌板在离心力的作用下延长以对处理槽底部清刮，避免杂质沉积。
权利要求

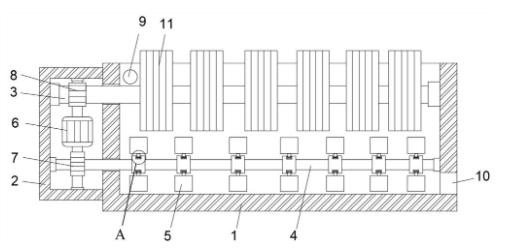

1.组合式生物转盘处理装置，包括处理槽(1)，其特征在于：所述处理槽(1)外壁一侧固定连接有驱动箱(2)，所述驱动箱(2)的内侧壁中部位置固定连接有双轴电机(6)，所述处理槽(1)的两内侧壁之间分别转动连接有盘体主轴(3)和转动杆(4)，所述转动杆(4)位于盘体主轴(3)的正下方，所述双轴电机(6)的两驱动端固定连接有两个转动轴(12)，两个所述转动轴(12)远离双轴电机(6)的一端分别与驱动箱(2)的内侧壁转动连接，两个所述转动轴(12)的外表面固定套接有两个蜗杆(13)，所述盘体主轴(3)的外表面固定套接有多个生物转盘(11)，所述转动杆(4)的外表面固定套接有多个固定套(14)，多个所述固定套(14)外表面设置有多个搅拌板(5)，多个所述固定套(14)的表面分别开设有两个空腔(15)，两个所述空腔(15)的内部均设置有伸缩杆(17)和固定板(16)，所述伸缩杆(17)的一端与固定板(16)的表面固定连接，所述伸缩杆(17)远离固定板(16)的一端贯穿空腔(15)延伸至固定套(14)的外部与搅拌板(5)固定连接，所述空腔(15)的内部设置有弹簧(18)，所述弹簧(18)套接于伸缩杆(17)的外表面。
2.根据权利要求1所述的组合式生物转盘处理装置，其特征在于：所述弹簧(18)的一端与固定板(16)的侧壁固定连接，且弹簧(18)的另一端与空腔(15)的内壁固定连接。
3.根据权利要求1所述的组合式生物转盘处理装置，其特征在于：所述盘体主轴(3)与转动杆(4)的一端均延伸至驱动箱(2)的内部与驱动箱(2)的内侧壁转动连接，所述盘体主轴(3)的外表面固定套接有第二齿轮(8)，所述转动杆(4)的外表面面固定套接有第一齿轮(7)，所述第一齿轮(7)与第二齿轮(8)均位于驱动箱(2)的内部，所述第一齿轮(7)与第二齿轮(8)分别与两个蜗杆(13)啮合连接。
4.根据权利要求1所述的组合式生物转盘处理装置，其特征在于：所述处理槽(1)的侧壁分别开设有进水口(9)和出水口(10)。
5.根据权利要求1所述的组合式生物转盘处理装置，其特征在于：所述搅拌板(5)为弹性橡胶材质。
6.根据权利要求1所述的组合式生物转盘处理装置，其特征在于：所述生物转盘(11)的一端位于处理槽(1)的外部。
说明书
组合式生物转盘处理装置
技术领域
本实用新型涉及生物转盘处理技术领域，尤其涉及组合式生物转盘处理装置。
背景技术
生物转盘工艺是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥---生物膜，污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。现有的组合式生物盘处理装置在污水注入后，其底部的污水流动不通畅，在生物盘转动时，最最底部的污水不能够与生物转盘之间进行充分接触，容易出现净化不均匀的现象。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的组合式生物转盘处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：组合式生物转盘处理装置，包括处理槽，所述处理槽外壁一侧固定连接有驱动箱，所述驱动箱的内侧壁中部位置固定连接有双轴电机，所述处理槽的两内侧壁之间分别转动连接有盘体主轴和转动杆，所述转动杆位于盘体主轴的正下方，所述双轴电机的两驱动端固定连接有两个转动轴，两个所述转动轴远离双轴电机的一端分别与驱动箱的内侧壁转动连接，两个所述转动轴的外表面固定套接有两个蜗杆，所述盘体主轴的外表面固定套接有多个生物转盘，所述转动杆的外表面固定套接有多个固定套，多个所述固定套外表面设置有多个搅拌板，多个所述固定套的表面分别开设有两个空腔，两个所述空腔的内部均设置有伸缩杆和固定板，所述伸缩杆的一端与固定板的表面固定连接，所述伸缩杆远离固定板的的一端贯穿空腔延伸至固定套的外部与搅拌板固定连接，所述空腔的内部设置有弹簧，所述弹簧套接于伸缩杆的外表面。
作为上述技术方案的进一步描述：
所述弹簧的一端与固定板的侧壁固定连接，且弹簧的另一端与空腔的内壁固定连接。
作为上述技术方案的进一步描述：
所述盘体主轴与转动杆的一端均延伸至驱动箱的内部与驱动箱的内侧壁转动连接，所述盘体主轴的外表面固定套接有第二齿轮，所述转动杆的外表面面固定套接有第一齿轮，所述第一齿轮与第二齿轮均位于驱动箱的内部，所述第一齿轮与第二齿轮分别与两个蜗杆啮合连接。
作为上述技术方案的进一步描述：
所述处理槽的侧壁分别开设有进水口和出水口。
作为上述技术方案的进一步描述：
所述搅拌板为弹性橡胶材质。
作为上述技术方案的进一步描述：
所述生物转盘的一端位于处理槽的外部。
本实用新型具有如下有益效果：
1、本实用新型通过蜗轮、蜗杆、转动杆、搅拌板的设置，能够使盘体主轴带动生物转盘转动的同时带动转动杆转动，使得搅拌板能够转动，在搅拌板的转动下降沉淀在底部的污水翻搅上来，以便于使生物转盘对底部的污水也能够充分的接触，避免出现处理不均匀的现象，提高了生物转盘处理装置的处理效果。
2、本实用新型通过弹簧、固定板、伸缩杆的设置，转动杆转动时，在离心力的作用下可使伸缩杆伸出，搅拌板伸长对处理槽底部可能沉淀的污泥进行刮动清理以避免沉积，弹簧能够使搅拌板进行延展，以扩大对处理槽底部的清理范围。
