申请日2020.12.29
公开日期2021.11.16
IPC分类C02F9/02;C02F103/10
摘要
本实用新型公开了一种一体化油田污水处理装置，包括：原水箱，用于盛放经预处理后的油田污水；至少一个膜过滤器，其入口通过原水泵与原水箱的出口连通；一反冲洗水箱，其入口与膜过滤器的出口连通，其出口通过反洗泵连通至膜过滤器的入口；一产水箱，与膜过滤器的出口连通，产水箱的出口连接有产水外输泵；其中，膜过滤器，用于对油田污水进行过滤，过滤后的污水分别进入产水箱和反冲洗水箱；反洗泵，用于在膜过滤器的过滤膜压力上升或其产水量下降时，开启反洗泵，以将反冲洗水箱内的污水导入膜过滤器，以对膜过滤器进行在线清洗。解决了现有含油污水处理系统的过程复杂、成本高的问题。
权利要求

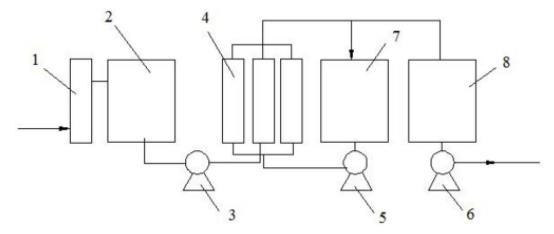

1.一体化油田污水处理装置，其特征在于，包括：
一原水箱(2)，用于盛放经预处理后的油田污水；
至少一个膜过滤器(4)，其入口通过原水泵(3)与所述原水箱(2)的出口连通；
一反冲洗水箱(7)，其入口与所述膜过滤器(4)的出口连通，其出口通过反洗泵(5)连通至所述膜过滤器(4)的入口；
一产水箱(8)，与所述膜过滤器(4)的出口连通，所述产水箱(8)的出口连接有产水外输泵(6)；
其中，所述膜过滤器(4)，用于对油田污水进行过滤，过滤后的污水分别进入产水箱(8)和反冲洗水箱(7)；所述反洗泵(5)，用于在膜过滤器(4)的过滤膜压力上升或其产水量下降时，开启反洗泵(5)，以将反冲洗水箱(7)内的污水导入膜过滤器(4)，以对膜过滤器(4)进行在线清洗。
2.如权利要求1所述的一体化油田污水处理装置，其特征在于，所述原水箱(2)的入口连接有袋式过滤器(1)。
3.如权利要求1或2所述的一体化油田污水处理装置，其特征在于，所述原水箱(2)接至原水池，所述原水池用于向原水箱(2)输送水。
4.如权利要求1或2所述的一体化油田污水处理装置，其特征在于，还包括一个空压机和储气罐；
其中，所述空压机，用于产生压缩空气并存储于储气罐中；
所述储气罐，用于将压缩空气提供给原水泵(3)、反洗泵(5)和产水外输泵(6)上设置的气动阀。
说明书
一体化油田污水处理装置
技术领域
本实用新型属于油田污水处理技术领域，具体涉及一种一体化油田污水处理装置。
背景技术
我国油田分布广阔，随着日益开采，大部分油田已进入中后期，采出原油的含水率已达70％～80％，有的油田甚至高达90％，油水分离后产生大量的含油污水，具有化学成分复杂、黏度大、COD和悬浮物含量高、处理难度大的特点。这种含油污水如果不经处理而直接排放，不仅会造成土壤、水源的污染，有时甚至会引起污油着火事故，威胁人民的生命安全，造成国家的经济损失，同时也会危害油田自身的利益。一般大型的联合站建有污水吹处理站，而小型的转油站只能拉到就近的联合站去处理，运输费用大，针对此种情况，开发出适合油田实际情况、高效经济的油田污水处理及回用技术已成为重要问题，从而达到节能、降耗、保护环境、重复利用水资源的目的。
实用新型内容
本实用新型的目的是提供一种一体化油田污水处理装置，针对上述现有技术的不足，以解决现有含油污水处理系统的过程复杂、成本高的问题。
本实用新型采用以下技术方案：一体化油田污水处理装置，包括：
一原水箱，用于盛放经预处理后的油田污水；
至少一个膜过滤器，其入口通过原水泵与原水箱的出口连通；
一反冲洗水箱，其入口与膜过滤器的出口连通，其出口通过反洗泵连通至膜过滤器的入口；
一产水箱，与膜过滤器的出口连通，产水箱的出口连接有产水外输泵；
其中，膜过滤器，用于对油田污水进行过滤，过滤后的污水分别进入产水箱和反冲洗水箱；反洗泵，用于在膜过滤器的过滤膜压力上升或其产水量下降时，开启反洗泵，以将反冲洗水箱内的污水导入膜过滤器，以对膜过滤器进行在线清洗。
进一步的，原水箱的入口连接有袋式过滤器。
进一步的，原水箱接至原水池，原水池用于向原水箱输送水。
进一步的，还包括一个空压机和储气罐；
其中，空压机，用于产生压缩空气并存储于储气罐中；
储气罐，用于将压缩空气提供给原水泵、反洗泵和产水外输泵上设置的气动阀。
本实用新型的有益效果是：系统的处理效率高，不需要冗繁的处理单元；不需要添加化学药剂，减少了药剂成本；能有效去除大量油污和悬浮物，保留水体中的盐分，达到回用和排放的要求；整个系统采用自动化控制程序，操作简便，节省人力。
