申请日2021.06.11
公开日期2021.12.03
IPC分类C02F9/08
摘要
本实用新型公开了一种光催化氧化处理废水的装置，包括反应釜，所述反应釜的左侧设置有阀门，所述阀门的一侧连接有进水管，所述进水管的末端安装有喷头；密封壳，其固定安装在所述反应釜的内部，所述密封壳的表面连接有石英管；紫外灯管，其固定安装在所述石英管的内部，所述紫外灯管的下方安装有底座。该光催化氧化处理废水的装置，与现有的装置相比，通过石英管和密封壳的使用，便于对紫外灯管进行保护进行保护，石英管耐高温耐腐蚀且透光性好，减少污水对紫外灯管侵蚀造成的损毁，通过紫外灯管的使用，利用光催化氧化反应，将污水内的有机物进行光降解，光降解对环境中难生物降解的有机污染物更为重要，充分与污水照射，提高工作效率。
权利要求
1.一种光催化氧化处理废水的装置，其特征在于，包括：

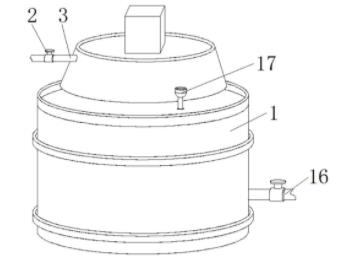

反应釜(1)，所述反应釜(1)的左侧设置有阀门(2)，所述阀门(2)的一侧连接有进水管(3)，所述进水管(3)的末端安装有喷头(4)；
密封壳(5)，其固定安装在所述反应釜(1)的内部，所述密封壳(5)的表面连接有石英管(8)；
紫外灯管(9)，其固定安装在所述石英管(8)的内部，所述紫外灯管(9)的下方安装有底座(10)；
排气管(14)，其固定安装在所述反应釜(1)的底部，所述排气管(14)的表面安置有排气头(15)。
2.根据权利要求1所述的一种光催化氧化处理废水的装置，其特征在于，所述石英管(8)与密封壳(5)之间构成密封结构，所述石英管(8)沿反应釜(1)内壁呈环形均匀分布。
3.根据权利要求1所述的一种光催化氧化处理废水的装置，其特征在于，所述紫外灯管(9)贯穿于石英管(8)的内部，所述紫外灯管(9)与石英管(8)外形尺寸相吻合。
4.根据权利要求1所述的一种光催化氧化处理废水的装置，其特征在于，所述排气管(14)与排气头(15)之间为焊接，所述排气头(15)沿反应釜(1)的底部均匀分布。
5.根据权利要求1所述的一种光催化氧化处理废水的装置，其特征在于：所述反应釜(1)还设有：
电机(11)，其设置在所述反应釜(1)的上方，所述电机(11)的输出端安装有连接杆(12)，所述连接杆(12)的表面设置有搅拌叶(13)；
滤网(6)，其固定设置在所述反应釜(1)内部的上方，所述滤网(6)的下方安置有活性炭层(7)；
放药皿(17)，其设置在所述活性炭层(7)的右侧；
出水管(16)，其安装在所述反应釜(1)下端的表面。
6.根据权利要求5所述的一种光催化氧化处理废水的装置，其特征在于，所述电机(11)通过连接杆(12)与搅拌叶(13)之间构成旋转结构，所述电机(11)与连接杆(12)之间为键连接，所述连接杆(12)与搅拌叶(13)之间为焊接。
7.根据权利要求5所述的一种光催化氧化处理废水的装置，其特征在于，所述滤网(6)为镂空网状结构，所述滤网(6)的下端面高于活性炭层(7)的上端面。
说明书
一种光催化氧化处理废水的装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种光催化氧化处理废水的装置。
背景技术
在工业废水中，一般含有有机物和无机物两种杂质，污水不进行处理一是造成环境污染，二是水资源耗费较大，通过对污水进行处理，使水资源可以再次利用，其中紫外光催化氧化技术是一种环境友好型绿色水处理技术，它能够彻底氧化降解废水中的有机污染物，该技术是利用易于吸收光子能量的中间产物首先形成激发态，然后再诱导引发反应物分子的氧化过程，能有效对污水处理。
现有的处理废水的装置使用紫外光催化氧化处理废水，但传统的处理方式耗能高，工作时间较长，且缺少对紫外光保护的问题，为此，我们提出一种光催化氧化处理废水的装置。
实用新型内容
本实用新型的目的在于提供一种光催化氧化处理废水的装置，以解决上述背景技术中提出由于现有的处理废水装置使用紫外光催化氧化处理废水，但传统的处理方式耗能高，工作时间较长，且缺少对紫外光保护的问题。
为实现上述目的，本实用新型提供如下技术方案：一种光催化氧化处理废水的装置，包括：
反应釜，所述反应釜的左侧设置有阀门，所述阀门的一侧连接有进水管，所述进水管的末端安装有喷头；
密封壳，其固定安装在所述反应釜的内部，所述密封壳的表面连接有石英管；
紫外灯管，其固定安装在所述石英管的内部，所述紫外灯管的下方安装有底座；
排气管，其固定安装在所述反应釜的底部，所述排气管的表面安置有排气头。
优选的，所述石英管与密封壳之间构成密封结构，所述石英管沿反应釜内壁呈环形均匀分布。
优选的，所述紫外灯管贯穿于石英管的内部，所述紫外灯管与石英管外形尺寸相吻合。
优选的，所述排气管与排气头之间为焊接，所述排气头沿反应釜的底部均匀分布。
优选的，所述反应釜还设有：
电机，其设置在所述反应釜的上方，所述电机的输出端安装有连接杆，所述连接杆的表面设置有搅拌叶；
滤网，其固定设置在所述反应釜内部的上方，所述滤网的下方安置有活性炭层；
放药皿，其设置在所述活性炭层的右侧；
出水管，其安装在所述反应釜下端的表面。
优选的，所述电机通过连接杆与搅拌叶之间构成旋转结构，所述电机与连接杆之间为键连接，所述连接杆与搅拌叶之间为焊接。
优选的，所述滤网为镂空网状结构，所述滤网的下端面高于活性炭层的上端面。
与现有技术相比，本实用新型提供了一种光催化氧化处理废水的装置，具备以下有益效果：该光催化氧化处理废水的装置通过使用紫外灯管对废水进行处理，但是传统方式缺少对其保护，其使用寿命较短，石英管耐高温耐腐蚀且透光性好，有效对紫外灯管进行保护，延长使用寿命，并通过搅拌叶和排气头使内部污水搅动，与紫外光充分接触，提高紫外光处理效率。
1.本实用新型通过石英管和密封壳的使用，便于对紫外灯管进行保护进行保护，石英管耐高温耐腐蚀且透光性好，减少污水对紫外灯管侵蚀造成的损毁，且不影响光照工作，通过紫外灯管的使用，利用光催化氧化反应，将污水内的有机物进行光降解，光降解对环境中难生物降解的有机污染物更为重要，且紫外灯管设置六组，充分与污水接触，减少工作时间，提高工作效率；
2.本实用新型通过排气管与排气头，外接通气装置，气体通过排气头进入到反应釜的内部，使内部的污水经过气体扰动进行搅拌，便于使内部污水与加入的药剂充分反应，便于提高污水处理效果，通过电机使用带动连接杆与搅拌叶转动，不断搅拌内部的污水，使污水在搅拌中与药剂充分结合反应，并同步与气体扰动污水搅拌，加快反应速度；
3.本实用新型通过滤网的使用便于将污水中固体颗粒进行过滤，过滤掉大颗粒漂浮物的污水，再流向活性炭层进一步进行除污除味操作，通过滤网和活性炭层的使用，提高污水的净化处理操作。
（发明人：汪海元; 龙俊; 张浩翔; 谢锋）
