申请日2021.06.21
公开日期2021.12.10
IPC分类B01D21/04
摘要
本实用新型公开了一种污水沉淀仓用刮取装置包括变位机构，以及与所述变位机构固定连接的升降刮取机构；所述升降刮取机构包括与所述变位机构固定连接的升降机构，以及与所述升降机构固定连接的刮取机构；所述刮取机构包括与所述升降机构固定连接的刮取顶板，与所述刮取顶板固定连接的若干组阻尼器，安装在若干组阻尼器下方的刮取底板，以及安装在所述刮取底板四周且分别与刮取底板四周平行的刮取件。本实用新型通过设计变位机构进行带动升降刮取机构进行变位，进而由刮取机构进行完成对沉淀仓内沉淀物的集中，进而再由工作人员进行收取，进而避免了工作人员的集中时间，进而减少了清洁人员的工作负担。
权利要求
1.一种污水沉淀仓用刮取装置，包括：
变位机构，以及与所述变位机构固定连接的升降刮取机构；
所述升降刮取机构包括与所述变位机构固定连接的升降机构，以及与所述升降机构固定连接的刮取机构；
其特征在于，所述刮取机构包括与所述升降机构固定连接的刮取顶板，与所述刮取顶板固定连接的若干组阻尼器，安装在若干组阻尼器下方的刮取底板，以及安装在所述刮取底板四周且分别与刮取底板四周平行的刮取件。
2.根据权利要求1所述的一种污水沉淀仓用刮取装置，其特征在于，所述刮取件包括四组结构相同且安装在所述刮取底板四周并分别与刮取底板四周平行刮取单元；
每组刮取单元包括与所述刮取底板转动连接的刮取板；
所述刮取板与所述刮取底板之间设有转动轴；
所述转动轴插接于安装在刮取底板下方的转动电机。
3.根据权利要求1所述的一种污水沉淀仓用刮取装置，其特征在于，所述变位机构包括移动机构，安装在所述移动机构上方的立柱，以及与所述立柱固定连接的延伸机构。
4.根据权利要求3所述的一种污水沉淀仓用刮取装置，其特征在于，所述移动机构包括移动架，与所述移动架固定连接的移动电机，插接于所述移动电机的移动丝杆，套接于所述移动丝杆的移动底板；
所述移动架上还设有插接于所述移动底板的移动导杆。
5.根据权利要求3所述的一种污水沉淀仓用刮取装置，其特征在于，所述延伸机构包括与所述立柱固定连接的延伸架，固定安装在所有人是延伸架上的延伸滑轨和延伸气缸，插接于所述延伸气缸的延伸伸缩杆，以及与所述延伸伸缩杆固定连接且与所述延伸滑轨适配的延伸底板。
6.根据权利要求5所述的一种污水沉淀仓用刮取装置，其特征在于，所述升降机构包括与所述延伸底板固定连接的升降底板，与所述升降底板固定连接的升降气缸，插接于所述升降气缸的升降伸缩杆，以及插接于所述升降底板且与刮取顶板固定连接的升降导杆；
所述升降伸缩杆与所述刮取顶板固定连接。
说明书
一种污水沉淀仓用刮取装置
技术领域
本实用新型属于刮取装置，尤其是一种污水沉淀仓用刮取装置。
背景技术
沉淀作用表示一个新的凝结相的形成过程，或由于加入沉淀剂使某些离子成为难溶化合物而沉积的过程。产生沉淀的化学反应称为沉淀反应。物质的沉淀和溶解是一个平衡过程，通常用溶度积常数来判断难溶盐是沉淀还是溶解。
溶度积常数是指在一定温度下，在难溶电解质的饱和溶液中，组成沉淀的各离子浓度的乘积为一常数。分析化学中经常利用这一关系，借加入同离子而使沉淀溶解度降低，使残留在溶液中的被测组分小到可以忽略的程度。
而污水沉淀仓在进行排放处理过后的污水后，沉淀仓的底部将出现一层沉淀物，而由于沉淀物需要进行特殊处理，因此沉淀物需要进行单独收集工作，而传统的收集方式基本通过清洁人员进行用铲子进行对沉淀物的集中，进而再进行再收取，而在沉淀物集中过程中，将大大增加了清洁人员的工作负担。
实用新型内容
实用新型目的：提供一种污水沉淀仓用刮取装置，以解决背景技术中所涉及的问题。
技术方案：一种污水沉淀仓用刮取装置，包括：
变位机构，以及与所述变位机构固定连接的升降刮取机构；
所述升降刮取机构包括与所述变位机构固定连接的升降机构，以及与所述升降机构固定连接的刮取机构；
所述刮取机构包括与所述升降机构固定连接的刮取顶板，与所述刮取顶板固定连接的若干组阻尼器，安装在若干组阻尼器下方的刮取底板，以及安装在所述刮取底板四周且分别与刮取底板四周平行的刮取件。
在进一步实施例中，所述刮取件包括四组结构相同且安装在所述刮取底板四周并分别与刮取底板四周平行刮取单元；
每组刮取单元包括与所述刮取底板转动连接的刮取板；
所述刮取板与所述刮取底板之间设有转动轴；
所述转动轴插接于安装在刮取底板下方的转动电机；
通过设计变位机构进行带动升降刮取机构进行变位，进而由刮取机构进行完成对沉淀仓内沉淀物的集中，进而再由工作人员进行收取，进而避免了工作人员的集中时间，进而减少了清洁人员的工作负担。

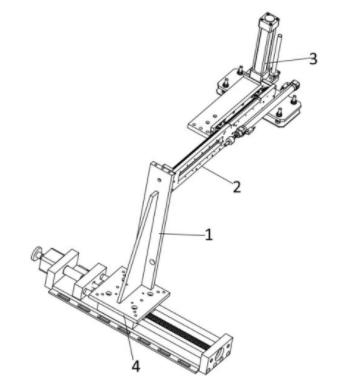

在进一步实施例中，所述变位机构包括移动机构，安装在所述移动机构上方的立柱，以及与所述立柱固定连接的延伸机构；
所述移动机构固定安装在沉淀仓上。
在进一步实施例中，所述移动机构包括移动架，与所述移动架固定连接的移动电机，插接于所述移动电机的移动丝杆，套接于所述移动丝杆的移动底板；
所述移动架上还设有插接于所述移动底板的移动导杆。
在进一步实施例中，所述延伸机构包括与所述立柱固定连接的延伸架，固定安装在所有人是延伸架上的延伸滑轨和延伸气缸，插接于所述延伸气缸的延伸伸缩杆，以及与所述延伸伸缩杆固定连接且与所述延伸滑轨适配的延伸底板。
在进一步实施例中，所述升降机构包括与所述延伸底板固定连接的升降底板，与所述升降底板固定连接的升降气缸，插接于所述升降气缸的升降伸缩杆，以及插接于所述升降底板且与刮取顶板固定连接的升降导杆；
所述升降伸缩杆与所述刮取顶板固定连接。
有益效果：本实用新型涉及一种污水沉淀仓用刮取装置，通过设计变位机构进行带动升降刮取机构进行变位，进而由刮取机构进行完成对沉淀仓内沉淀物的集中，进而再由工作人员进行收取，进而避免了工作人员的集中时间，进而减少了清洁人员的工作负担。
（发明人：张媛; 朱宁; 章宇; 施长胜; 顾晨）
