申请日2021.06.23
公开日期2021.12.03
IPC分类C02F1/00;B01D35/00
摘要
本实用新型公开了一种高效污水处理净化槽，包括箱体和隔板，所述隔板的数量设置为三组，所述隔板均匀分布在箱体内部，所述隔板将箱体内部分割为四个部分，所述隔板上设有放置板，所述放置板上开设有漏孔，所述隔板上设有过滤模块，所述箱体内壁上设有防渗透膜。该高效污水处理净化槽，通过隔板均匀分割箱体的内部空间，能够根据现实的需要在各个部分中设置不同的过滤方式对应污水中不同的杂质，通过插块与插槽将隔板固定在箱体内部，在隔板上设有放置板，放置板上开设有漏孔，隔板上设有过滤模块，通过不同的过滤模块去除不同的污水杂质，同时箱体内壁上设有防渗透膜，设置防渗透膜能够防止污水渗透到地下导致污染环境。
权利要求
1.一种高效污水处理净化槽，其特征在于：包括箱体(1)和隔板(2)，所述隔板(2)的数量设置为三组，所述隔板(2)均匀分布在箱体(1)内部，所述隔板(2)将箱体(1)内部分割为四个部分，所述隔板(2)两侧设有插块(4)，所述箱体(1)内壁开设有插槽(3)，所述插块(4)活动套接在插槽(3)内，所述隔板(2)上设有放置板(5)，所述放置板(5)上开设有漏孔(18)，所述隔板(2)上设有过滤模块(6)，所述箱体(1)内壁上设有防渗透膜(7)，所述箱体(1)下方设有底座(8)。
2.根据权利要求1所述的一种高效污水处理净化槽，其特征在于：所述底座(8)与箱体(1)固定连接，所述底座(8)内设置有空腔(19)，所述箱体(1)内设有搅拌器(9)，所述搅拌器(9)设置在放置板(5)的下方，所述搅拌器(9)的下方设有转杆(10)，所述转杆(10)贯穿箱体(1)，所述空腔(19)内设有电机(11)，所述转杆(10)与电机(11)的输出端连接。

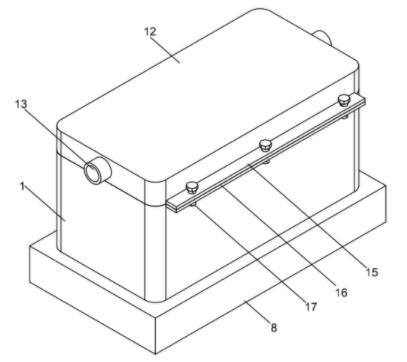

3.根据权利要求1所述的一种高效污水处理净化槽，其特征在于：所述箱体(1)上方设有盒盖(12)，所述盒盖(12)的左侧设有进水口(13)，所述盒盖(12)的右侧设有出水口(14)。
4.根据权利要求1所述的一种高效污水处理净化槽，其特征在于：所述插块(4)的数量设置为两组，所述插块(4)呈对称分布，所述插槽(3)的数量设置为三组，所述插槽(3)呈对称分布，所述放置板(5)与隔板(2)呈垂直设置，所述放置板(5)与隔板(2)固定连接，所述过滤模块(6)的数量设置为四组，所述过滤模块(6)平均分布在箱体(1)内。
5.根据权利要求2所述的一种高效污水处理净化槽，其特征在于：所述搅拌器(9)的数量设置为四组，所述搅拌器(9)平均分布在箱体(1)内，所述电机(11)的数量设置为四组，所述电机(11)平均分布在空腔(19)内。
6.根据权利要求3所述的一种高效污水处理净化槽，其特征在于：所述盒盖(12)的两侧设有第一连接块(15)，所述第一连接块(15)的数量设置为两组，所述第一连接块(15)呈对称分布，所述箱体(1)的两侧设有第二连接块(16)，所述第二连接块(16)的数量设置为两组，所述第二连接块(16)呈对称分布。
7.根据权利要求6所述的一种高效污水处理净化槽，其特征在于：所述第二连接块(16)与第一连接块(15)对应设置，所述第一连接块(15)与第二连接块(16)上设有螺杆(17)，所述螺杆(17)的数量设置为三组，所述螺杆(17)分别与第一连接块(15)和第二连接块(16)螺纹连接。
说明书
一种高效污水处理净化槽
技术领域
本实用新型涉及污水净化技术领域，具体为一种高效污水处理净化槽。
背景技术
家庭生活污水是指家庭排放污水，它包括冲厕水、厨房水、洗澡水以及洗涤水等，对于家庭生活污水的处理应该以国家生活污水排放标准为准则，针对家庭生活污水的特点：不连续性，间隙脉冲，早、中、晚用水集中，而且冲厕水及厨房水带有难降解的固体颗粒物，既要直接处理，又要达到国家排放标准，那么适合于农村生活污水分散处理的设备需要比城市污水处理更高的技术。
现有的污水处理净化槽存在以下的问题：
1.农村对于污水的净化根据现实的使用需求常常需要不同的净化方式，而现有的污水处理净化槽使用的净化方式固定，且在净化的过程中不能很好的解决污水渗漏的问题，会导致污水渗漏到地底，导致污染环境；
2.现有的污水处理净化槽利用抽水泵使得污水流动，经过各个污水处理模块后进行净化，净化的效率不高。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种高效污水处理净化槽，解决了现有技术中农村对于污水的净化根据现实的使用需求常常需要不同的净化方式，而现有的污水处理净化槽使用的净化方式固定，且在净化的过程中不能很好的解决污水渗漏的问题，会导致污水渗漏到地底，导致污染环境；现有的污水处理净化槽利用抽水泵使得污水流动，经过各个污水处理模块后进行净化，净化的效率不高的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种高效污水处理净化槽，包括箱体和隔板，所述隔板的数量设置为三组，所述隔板均匀分布在箱体内部，所述隔板将箱体内部分割为四个部分，所述隔板两侧设有插块，所述箱体内壁开设有插槽，所述插块活动套接在插槽内，所述隔板上设有放置板，所述放置板上开设有漏孔，所述隔板上设有过滤模块，所述箱体内壁上设有防渗透膜，所述箱体下方设有底座。
优选的，所述底座与箱体固定连接，所述底座内设置有空腔，所述箱体内设有搅拌器，所述搅拌器设置在放置板的下方，所述搅拌器的下方设有转杆，所述转杆贯穿箱体，所述空腔内设有电机，所述转杆与电机的输出端连接。
优选的，所述箱体上方设有盒盖，所述盒盖的左侧设有进水口，所述盒盖的右侧设有出水口。
优选的，所述插块的数量设置为两组，所述插块呈对称分布，所述插槽的数量设置为三组，所述插槽呈对称分布，所述放置板与隔板呈垂直设置，所述放置板与隔板固定连接，所述过滤模块的数量设置为四组，所述过滤模块平均分布在箱体内。
优选的，所述搅拌器的数量设置为四组，所述搅拌器平均分布在箱体内，所述电机的数量设置为四组，所述电机平均分布在空腔内。
优选的，所述盒盖的两侧设有第一连接块，所述第一连接块的数量设置为两组，所述第一连接块呈对称分布，所述箱体的两侧设有第二连接块，所述第二连接块的数量设置为两组，所述第二连接块呈对称分布。
优选的，所述第二连接块与第一连接块对应设置，所述第一连接块与第二连接块上设有螺杆，所述螺杆的数量设置为三组，所述螺杆分别与第一连接块和第二连接块螺纹连接。
(三)有益效果
本实用新型提供了一种高效污水处理净化槽。具备以下有益效果：
(1)、该高效污水处理净化槽，通过设置隔板实现打破固定净化方式的目的，通过将隔板的数量设置为三组，使得隔板均匀分布在箱体内部，隔板将箱体内部分割为四个部分，通过隔板均匀分割箱体的内部空间，能够根据现实的需要在各个部分中设置不同的过滤方式对应污水中不同的杂质，隔板两侧设有插块，箱体内壁开设有插槽，通过插块与插槽将隔板固定在箱体内部，在隔板上设有放置板，放置板上开设有漏孔，隔板上设有过滤模块，通过不同的过滤模块去除不同的污水杂质，同时箱体内壁上设有防渗透膜，设置防渗透膜能够防止污水渗透到地下导致污染环境，在箱体下方设有底座，设置底座能够加强对防渗透的作用；
(2)、该高效污水处理净化槽，通过设置搅拌器实现加强净化效果的目的，通过底座与箱体固定连接，在底座内设置有空腔，箱体内设有搅拌器，将搅拌器设置在放置板的下方，设置搅拌器能够在过滤污水的时候搅动污水，使得污水更加充分的与过滤模块接触，从而加强过滤的效果，在搅拌器的下方设有转杆，空腔内设有电机，使得转杆与电机的输出端连接，设置电机带动转杆转动从而带动搅拌器转动。
（发明人：陈杨; 冯红锋）
