申请日2021.06.28
公开日期2021.12.10
IPC分类A61L9/20;C02F9/14;B01D53/04
摘要
本实用新型涉及一种污水生物降解过滤设备，包括降解箱主体、过滤筒主体、净化筒主体、储水箱和连通管，所述降解箱主体上端固定连接了抽风机，抽风机抽风端固定连接了与降解箱主体内部连通的通风管，所述抽风机通过通风管与净化筒主体内部连通，所述净化筒主体内部固定连接了表面开设有阻流孔的阻流板，阻流板下端在净化筒主体两侧表面均固定连接了紫外线杀菌灯，所述净化筒主体内部固定连接了放置网一。本实用新型所述的一种污水生物降解过滤设备，可以对污水进行微生物降解的同时对污水产生的有毒气体进行处理，防止内部气体积累，对工作人员造成伤害，还便于对降解之后的降解物进行清理，较为实用。
权利要求

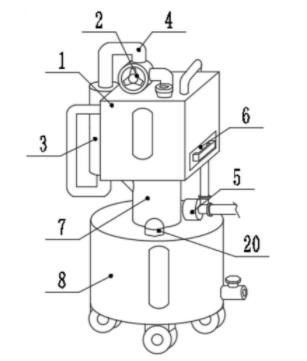

1.一种污水生物降解过滤设备，包括降解箱主体(1)、过滤筒主体(7)、净化筒主体(3)、储水箱(8)和连通管(11)，其特征在于，所述降解箱主体(1)上端固定连接了抽风机(2)，抽风机(2)抽风端固定连接了与降解箱主体(1)内部连通的通风管(4)，所述抽风机(2)通过通风管(4)与净化筒主体(3)内部连通，所述净化筒主体(3)内部固定连接了表面开设有阻流孔的阻流板(14)，阻流板(14)下端在净化筒主体(3)两侧表面均固定连接了紫外线杀菌灯(15)，所述净化筒主体(3)内部固定连接了放置网一，放置网一下端设置了固体活性炭(16)，固体活性炭(16)下端设置了放置网二，放置网二下端设置了固体硅胶(17)，固体硅胶(17)下端设置了与净化筒主体(3)内部固定连接的放置网三。
2.根据权利要求1所述一种污水生物降解过滤设备，其特征在于，所述降解箱主体(1)内部左侧固定连接了固定网筒(9)，固定网筒(9)下端固定连接了贯穿降解箱主体(1)并带有阀门的连通管(11)，所述降解箱主体(1)内部固定连接了输气管(10)。
3.根据权利要求2所述一种污水生物降解过滤设备，其特征在于，所述输气管(10)下端开设了出气头，所述输气管(10)与净化筒主体(3)内部通过通风管(4)固定连通，所述降解箱主体(1)内部设置了与降解箱主体(1)内部紧密滑动连接的更换架(6)，更换架(6)内部固定连接了过滤网(12)，过滤网(12)前端开设了与固定网筒(9)相配合的固定槽(13)。
4.根据权利要求3所述一种污水生物降解过滤设备，其特征在于，所述更换架(6)右侧表面固定连接了把手，所述降解箱主体(1)上端表面固定连接了加料斗，所述降解箱主体(1)前端表面固定连接了液位观察窗一。
5.根据权利要求1所述一种污水生物降解过滤设备，其特征在于，所述储水箱(8)上端固定连接了抽污泵(5)，抽污泵(5)抽水端固定连接了抽水管，所述储水箱(8)前端表面固定连接了液位观察窗二。
6.根据权利要求5所述一种污水生物降解过滤设备，其特征在于，所述抽污泵(5)出水端通过固定连接的抽水管与降解箱主体(1)内部连通，所述储水箱(8)内部左侧固定连接了液位传感器(19)，所述储水箱(8)上端设置了与液位传感器(19)相配合的报警灯(20)。
7.根据权利要求1所述一种污水生物降解过滤设备，其特征在于，所述连通管(11)与过滤筒主体(7)内部连通，所述过滤筒主体(7)内部设置了固体吸附块(18)，所述过滤筒主体(7)通过开设的通孔与储水箱(8)连通。
8.根据权利要求1所述一种污水生物降解过滤设备，其特征在于，所述储水箱(8)右侧表面下端固定连接了带有阀门的排水管，所述储水箱(8)下端固定连接了万向轮。
说明书
一种污水生物降解过滤设备
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种污水生物降解过滤设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在污水处理中会使用到生物降解的方法进行污水处理，传统的生物降解过滤装置在使用时，由于长时间处理污水，所以内部会积累大量的由污水产生的有毒气体，这样在工作人员对内部进行清理和对滤网进行清理时会吸入到身体内部，对工作人员的身体造成伤害，为此，我们提出了一种污水生物降解过滤设备。
实用新型内容
本实用新型提供了一种污水生物降解过滤设备，解决了现有技术中传统的生物降解过滤装置在使用时，由于长时间处理污水，所以内部会积累大量的由污水产生的有毒气体，这样在工作人员对内部进行清理和对滤网进行清理时会吸入到身体内部，对工作人员的身体造成伤害的技术问题。
本实用新型解决上述技术问题的方案如下：包括降解箱主体、过滤筒主体、净化筒主体、储水箱和连通管，所述降解箱主体上端固定连接了抽风机，抽风机抽风端固定连接了与降解箱主体内部连通的通风管，所述抽风机通过通风管与净化筒主体内部连通，所述净化筒主体内部固定连接了表面开设有阻流孔的阻流板，阻流板下端在净化筒主体两侧表面均固定连接了紫外线杀菌灯，所述净化筒主体内部固定连接了放置网一，放置网一下端设置了固体活性炭，固体活性炭下端设置了放置网二，放置网二下端设置了固体硅胶，固体硅胶下端设置了与净化筒主体内部固定连接的放置网三。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述降解箱主体内部左侧固定连接了固定网筒，固定网筒下端固定连接了贯穿降解箱主体并带有阀门的连通管，所述降解箱主体内部固定连接了输气管。
进一步，所述输气管下端开设了出气头，所述输气管与净化筒主体内部通过通风管固定连通，所述降解箱主体内部设置了与降解箱主体内部紧密滑动连接的更换架，更换架内部固定连接了过滤网，过滤网前端开设了与固定网筒相配合的固定槽。
进一步，所述更换架右侧表面固定连接了把手，所述降解箱主体上端表面固定连接了加料斗，所述降解箱主体前端表面固定连接了液位观察窗一。
进一步，所述储水箱上端固定连接了抽污泵，抽污泵抽水端固定连接了抽水管，所述储水箱前端表面固定连接了液位观察窗二。
进一步，所述抽污泵出水端通过固定连接的抽水管与降解箱主体内部连通，所述储水箱内部左侧固定连接了液位传感器，所述储水箱上端设置了与液位传感器相配合的报警灯。
进一步，所述连通管与过滤筒主体内部连通，所述过滤筒主体内部设置了固体吸附块，所述过滤筒主体通过开设的通孔与储水箱连通。
进一步，所述储水箱右侧表面下端固定连接了带有阀门的排水管，所述储水箱下端固定连接了万向轮。
本实用新型的有益效果是：本实用新型提供了一种污水生物降解过滤设备，具有以下优点：
1、通过设置的抽风机可以对降解箱主体内部的污水产生的有害气体进行吸收，然后通过阻流板和阻流板表面开设的阻流孔进行阻流，使抽进的风的流速减慢，从而使紫外线杀菌灯对空气的杀菌效果更好，然后在通过固体活性炭和固体硅胶的共同作用，对空气进行吸附净化作用，然后通过通风管排到输气管内部，通过输气管表面设置的出气头对降解箱主体内部的好氧微生物进行增氧作用，提高降解速率；
2、通过设置的更换架可以便于对过滤网表面通过降解之后流下的降解物进行清理，通过设置的固定网筒可以避免降解箱主体内部降解物过多，造成降解之后的水无法流到下一个程序，通过设置的固体吸附块可以对降解之后的水再次进行吸附作用，使水质更好，通过设置的液位传感器可以防止储水箱内部的水过多，提醒工作人员前来处理。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
（发明人：许晓繁）
