申请日2021.07.01
公开日期2021.12.10
IPC分类B01D29/64;B01D29/86;B01D29/03;B01D29/35;B01D29/56
摘要
本实用新型公开了一种厌氧污泥旋转过滤装置，涉及污水处理装置技术领域；包括机体，过滤机构固定连接在机体的内部，清洁机构固定连接在机体的侧面，且与过滤机构相配合，转动机构转动连接在过滤机构的内部；本实用新型的有益效果是：启动伸缩件带动移动板移动，将悬浮物推送至机体的右侧，闭合板绕着安装座转动，将悬浮物排出机体的内部，移动板左移，在第一弹簧以及第二弹簧的反作用下，闭合板恢复到初始状态，装置不仅能够对厌氧污泥进行过滤作用，还可以对滤网上的悬浮物进行清洁作用，避免长时间使用对滤网造成堵塞现象从而影响处理效果，提高了装置的工作效果，也提高了装置整体的环保性以及实用性，增强了装置的工作效率。
权利要求
1.一种厌氧污泥旋转过滤装置，其特征在于，所述厌氧污泥旋转过滤装置包括：
机体，所述机体用于安装清洁机构、过滤机构以及旋转机构；以及
过滤机构，所述过滤机构固定连接在机体的内部；
清洁机构，所述清洁机构固定连接在机体的侧面，且与过滤机构相配合；
转动机构，所述转动机构转动连接在过滤机构的内部。
2.根据权利要求1所述的厌氧污泥旋转过滤装置，其特征在于，所述过滤机构包括：
滤网，所述滤网固定连接在机体的内部；以及
过滤仓，所述过滤仓固定连接在机体的内部一端；用于安装转动机构；
连接仓，所述连接仓固定连接在滤网以及过滤仓之间。
3.根据权利要求1所述的厌氧污泥旋转过滤装置，其特征在于，所述清洁机构包括：
固定板，所述固定板固定连接在机体的一侧，用于安装伸缩件；以及
伸缩件，所述伸缩件固定连接在固定板的一端，且伸缩件的移动端与机体滑动连接；
移动板，所述移动板固定连接在伸缩件的伸缩端，且与滤网滑动连接；
安装座，所述安装座固定连接在机体相对于伸缩件的另一侧，安装座与闭合板相互铰接；
第一弹簧，所述第一弹簧的一端固定连接在闭合板靠近机体一侧靠近安装座的一端，另一端固定连接在机体的内部；
第二弹簧，所述第二弹簧的一端固定连接在闭合板相对于第一弹簧的同一侧另一端，另一端固定连接在机体的内部。
4.根据权利要求1所述的厌氧污泥旋转过滤装置，其特征在于，所述转动机构包括：
驱动轴，所述驱动轴转动连接在机体的内部；以及
驱动件，所述驱动件固定连接在机体靠近过滤仓的一端，且与驱动轴传动连接；
搅拌轴，所述搅拌轴固定连接在驱动轴的外侧面。
5.根据权利要求4所述的厌氧污泥旋转过滤装置，其特征在于，所述厌氧污泥旋转过滤装置还包括：
进料口，所述进料口固定连接在机体相对于驱动件的另一端，进料口远离机体的一端铰接有端盖；以及
支腿，所述支腿固定连接在机体相对于驱动件的同一端两侧；
出料口，所述出料口固定连接在机体的侧面靠近支腿的一端；
过滤仓的侧面设置有多个漏水孔；
机体的侧面设置有排料口。

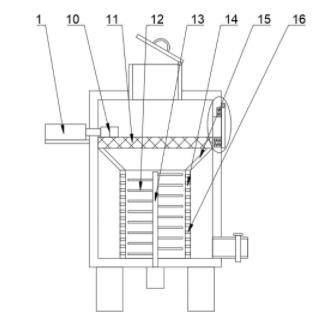

说明书
一种厌氧污泥旋转过滤装置
技术领域
本实用新型涉及污水处理装置技术领域，具体是一种厌氧污泥旋转过滤装置。
背景技术
厌氧反应器广泛应用于各行业的污水处理领域，各类厌氧反应器均采用三相分离器进行出水，由于三相分离器的分离能力有限，出水会携带大量的厌氧污泥流出厌氧反应器，使厌氧反应器不能维持较高的污泥浓度，进而导致厌氧反应器的容积负荷较低、水力停留时间长、处理效率低。
现有装置中装置的过滤效果并不理想，且不能够对滤网进行清洁作用，长时间使用容易出现滤网造成堵塞的现象，降低了装置的工作效果，也降低了装置的环保性以及实用性，装置的工作效率也不高。
实用新型内容
本实用新型的目的在于提供一种厌氧污泥旋转过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种厌氧污泥旋转过滤装置，所述厌氧污泥旋转过滤装置包括：
机体，所述机体用于安装清洁机构、过滤机构以及旋转机构；以及
过滤机构，所述过滤机构固定连接在机体的内部；
清洁机构，所述清洁机构固定连接在机体的侧面，且与过滤机构相配合；
转动机构，所述转动机构转动连接在过滤机构的内部。
作为本实用新型进一步的方案：所述过滤机构包括：
滤网，所述滤网固定连接在机体的内部；以及
过滤仓，所述过滤仓固定连接在机体的内部一端；用于安装转动机构；
连接仓，所述连接仓固定连接在滤网以及过滤仓之间。
作为本实用新型再进一步的方案：所述清洁机构包括：
固定板，所述固定板固定连接在机体的一侧，用于安装伸缩件；以及
伸缩件，所述伸缩件固定连接在固定板的一端，且伸缩件的移动端与机体滑动连接；
移动板，所述移动板固定连接在伸缩件的伸缩端，并与滤网滑动连接；
安装座，所述安装座固定连接在机体相对于伸缩件的另一侧，安装座的内部安装有闭合板，且闭合板与安装座相互铰接；
第一弹簧，所述第一弹簧的一端固定连接在闭合板靠近机体一侧靠近安装座的一端，另一端固定连接在机体的内部；
第二弹簧，所述第二弹簧的一端固定连接在闭合板相对于第一弹簧的同一侧另一端，另一端固定连接在机体的内部。
作为本实用新型再进一步的方案：所述转动机构包括：
驱动轴，所述驱动轴转动连接在机体的内部，且设置在过滤仓的内部；以及
驱动件，所述驱动件固定连接在机体靠近过滤仓的一端，且与驱动轴传动连接；
搅拌轴，所述搅拌轴固定连接在驱动轴的外侧面，且设置有多个。
作为本实用新型再进一步的方案：所述厌氧污泥旋转过滤装置还包括：
进料口，所述进料口固定连接在机体相对于驱动件的另一端，进料口远离机体的一端铰接有端盖；以及
支腿，所述支腿固定连接在机体相对于驱动件的同一端两侧；
出料口，所述出料口固定连接在机体的侧面靠近支腿的一端；
过滤仓的侧面设置有多个漏水孔；
机体的侧面设置有排料口。
与现有技术相比，本实用新型的有益效果是：所述厌氧污泥旋转过滤装置通过清洁机构与过滤机构相配合，当污水处理进行一段时间后，滤网上面会滞留较多的悬浮物，启动伸缩件带动移动板移动，将悬浮物推送至机体的右侧，通过排料口对闭合板施加压力，闭合板绕着安装座转动，将悬浮物排出机体的内部，此时第一弹簧以及第二弹簧均被拉伸，然后收缩伸缩件，带动移动板左移，在第一弹簧以及第二弹簧的反作用下，闭合板恢复到初始状态，装置不仅能够对厌氧污泥进行过滤作用，还可以对滤网上的悬浮物进行清洁作用，避免长时间使用对滤网造成堵塞现象从而影响处理效果，提高了装置的工作效果，也提高了装置整体的环保性以及实用性，增强了装置的工作效率。
（发明人：於剑霞）
