高新太阳能地埋式污水处理设备

发布时间:2022-11-24 11:40:24  中国污水处理工程网

申请日2021.07.01

公开日期2021.12.03

IPC分类C02F9/08

摘要

本实用新型涉及一种太阳能地埋式污水处理装置,包括地埋式污水处理箱,其左上侧设置有与其连通的格栅井;所述地埋式污水处理箱内部设有一块可拆卸式的T形挡板和两块可拆卸式的挡板,T形挡板和两块挡板将地埋式污水处理箱分成依次连通的五个区,它们依次分别为调节区、搅拌曝气区、深度处理区、斜板沉淀区、紫外线消毒区;搅拌曝气区内部设置有搅拌器,深度处理区内设置有水处理材料缓释结构,斜板沉淀区内部设置有刮泥板,紫外线消毒区内部设置有水处理填料结构,紫外线消毒区右侧设置有紫外线消毒设备。本实用新型的有益效果是:能增强污水处理效果,能有效防止设备堵塞,且便于拆卸、检修。


权利要求

1.一种太阳能地埋式污水处理装置,其特征在于:

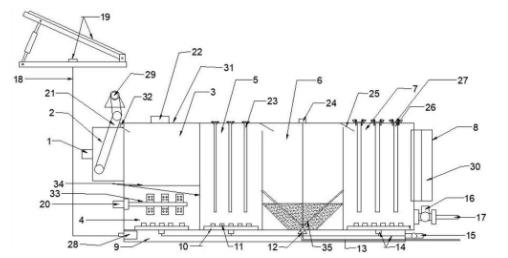

包括地埋式污水处理箱(31),其左上侧设置有与其连通的格栅井(2);

所述地埋式污水处理箱(31)内部通过设有一块可拆卸式的T形挡板(34)和两块可拆卸式的挡板将地埋式污水处理箱(31)分成依次连通的五个区,它们沿水流方向依次分别为调节区(3)、搅拌曝气区(4)、深度处理区(5)、斜板沉淀区(6)、紫外线消毒区(7);

所述搅拌曝气区(4)内设置有搅拌器(33),深度处理区(5)内设置有水处理材料缓释结构(23),斜板沉淀区(6)内部设置有刮泥板(35),刮泥板(35)下方设置有污泥泵(12),紫外线消毒区(7)内部设置有水处理填料结构(26),紫外线消毒区(7)右侧设置有紫外线消毒设备(8);

所述格栅井(2)前端设有进水口(1),污水处理箱(31)尾部设有排水泵(16);

所述搅拌曝气区(4)、深度处理区(5)和紫外线消毒区(7)的底部均设有一曝气排(10)。

2.根据权利要求1所述的一种太阳能地埋式污水处理装置,其特征在于:所述的两块可拆卸式挡板底部与埋式污水处理箱(31)内底板连接,可拆卸式T形挡板(34)的横板与地埋式污水处理箱(31)左侧内壁相连,可拆卸式T形挡板(34)竖板安装在地埋式污水处理箱(31)顶部和底部之间;

所述横板的内部,和位于搅拌曝气区(4)与深度处理区(5)之间的竖板部分的内部均镶嵌有不锈钢网(34-1)。

3.根据权利要求2所述的一种太阳能地埋式污水处理装置,其特征在于:所述的格栅井(2)内部设有回转式机械格栅(21),回转式机械格栅(21)通过格栅电动机(29)控制,格栅井(2)右上端设有渣槽(32)。

4.根据权利要求3所述的一种太阳能地埋式污水处理装置,其特征在于:所述的地埋式污水处理箱(31)的下部设置有机柜(9),机柜(9)右端设置有与曝气排(10)相连的曝气泵(15),机柜(9)内部左侧设置有控制器(28),控制器(28)通过线缆(18)与可调节太阳能电池板照射角度板结构(19)相连接,污泥泵(12)、曝气泵(15)、排水泵(16)、格栅电动机(29)分别与控制器(28)电路连接。

5.根据权利要求4所述的一种太阳能地埋式污水处理装置,其特征在于:所述的污泥泵(12)通过螺栓镶嵌连接在斜板沉淀区(6)与机柜(9)之间,污泥泵(12)入口端设置在沉淀区(6)底部,污泥泵(12)出口端与排泥管(13)的一端连接,排泥管(13)设置机柜(9)内,且排泥管(13)的另一端穿出机柜(9)的右端。

6.根据权利要求5所述的一种太阳能地埋式污水处理装置,其特征在于:所述的搅拌器(33) 横向设置在搅拌曝气区(4)内,并与设置在地埋式污水处理箱(31)左端面处的搅拌电机(20)连接,所述搅拌电机(20)与控制器(28)电路连接。

7.根据权利要求6所述的一种太阳能地埋式污水处理装置,其特征在于:所述的水处理材料缓释结构(23)包括矩形框架(23-1),矩形型框架(23-1)内侧通过螺钉镶嵌有矩形框架缓释网(23-2),水处理填料结构(26)包括填料单元(26-2)、和填料网(26-3),填料单元(26-2)通过螺钉纵向上下连接组成填料框架(26-1),填料网(26-3)通过铆钉镶嵌在填料单元(26-2)内部;

所述水处理材料缓释结构(23)、水处理填料结构(26)分别通过快拆螺栓结构可拆卸的设置在深度处理区(5)的顶部与紫外线消毒区(7)的顶部。

8.根据权利要求7所述的一种太阳能地埋式污水处理装置,其特征在于:所述的快拆螺栓结构包括快拆螺栓(27-1)、快拆板(27-2),四个快拆螺栓(27-1)分别插接在快拆板(27-2)的内部四角位置,快拆板(27-2)的上部中间位置设置有提环(27-3);

所述快拆板(27-2)下端与矩形框架(23-1)上端或填料框架(26-1)上端连接。

9.根据权利要求8所述的一种太阳能地埋式污水处理装置,其特征在于:所述的可调节太阳能电池板照射角度板结构(19)包括太阳能电池板本体(19-1),角度可调节板(19-2),U型座(19-3),固定底座(19-4),逆变器(19-5)和电动伸缩调节杆(19-6);

所述太阳能电池板本体(19-1)螺钉连接在角度可调节板(19-2)的右上侧,角度可调节板(19-2)的下端通过转轴连接在U型座(19-3)的内部中间位置,U型座(19-3)螺钉连接在固定底座(19-4)的右上侧,固定底座(19-4)的上部中间位置螺钉连接有逆变器(19-5),电动伸缩调节杆(19-6)固定安装在固定底座(19-4)的内部左端,电动伸缩调节杆(19-6)输出端与角度可调节板(19-2)的背面铰接,固定底座(19-4)通过螺栓安装在污水处理池边缘或者屋顶上;

所述逆变器(19-5)与太阳能电池板本体(19-1)导线连接,且逆变器(19-5)通过线缆(18)与控制器(28)电路连接。

10.根据权利要求9所述的一种太阳能地埋式污水处理装置,其特征在于:所述的调节区(3)顶部设有检修口(22)。

说明书

一种太阳能地埋式污水处理装置

技术领域

本实用型涉及污水处理装置,特别是一种太阳能地埋式污水处理装置。

背景技术

河道、湖库等自然水体污染治理难的关键问题在于生活、工业管污水截污不彻底,甚至存在暗管偷排、漏排事件,而针对暗管偷拍、漏排有效的监管手段缺失,导致大量悬浮物、有机物、氮磷物质通过管道等途径排入水体中,排入水体内的有机物分解会消耗水体中大量的溶解氧,导致水体缺氧,最后发展成黑臭水体,成为难治理的原因之一。

现有的污水处理设备在处理过程中,存在大量的缺陷,比如在处理时,处理工艺有只涉及初级处理手段、处理时间长、处理效果低等问题存在,为了解决无法截污纳管的问题,科学、客观地针对污水处理设备进行开发,设计一种适合无法截污用的多级处理的污水处理设备成为当务之急,因此现设计一种太阳能地埋式污水处理装置,能增强污水处理效果,能有效防止设备堵塞,且便于拆卸、检修。

实用新型内容

本实用新型的目的在于克服现有技术的缺点,提供一种太阳能地埋式污水处理装置,能增强污水处理效果,能有效防止设备堵塞,且便于拆卸、检修。

本实用新型的目的通过以下技术方案来实现:

一种太阳能地埋式污水处理装置,包括地埋式污水处理箱,其左上侧设置有与其连通的格栅井;

所述地埋式污水处理箱内部设有一块可拆卸式的T形挡板和两块可拆卸式的挡板,T形挡板和两块挡板将地埋式污水处理箱分成依次连通的五个区,它们沿水流方向依次分别为调节区、搅拌曝气区、深度处理区、斜板沉淀区、紫外线消毒区;

所述搅拌曝气区内部设置有搅拌器,深度处理区内设置有水处理材料缓释结构,斜板沉淀区内部设置有刮泥板,刮泥板下方设置有污泥泵,紫外线消毒区内部设置有水处理填料结构,紫外线消毒区右侧设置有紫外线消毒设备;

所述格栅井前端设有进水口,污水处理箱尾部设有排水泵;

所述搅拌曝气区、深度处理区和紫外线消毒区的底部均设有一曝气排。

进一步地,所述的两块可拆卸式挡板底部与埋式污水处理箱内底板连接,可拆卸式T形挡板的横板与地埋式污水处理箱左侧内壁相连,可拆卸式T形挡板竖板安装在地埋式污水处理箱顶部和底部之间;

所述横板的内部,和位于搅拌曝气区、深度处理区之间的竖板部分的内部均镶嵌有不锈钢网。

进一步地,所述的格栅井内部设有回转式机械格栅,回转式机械格栅通过格栅电动机控制,另在格栅井右上端设有渣槽。

进一步地,所述的地埋式污水处理箱的下部设置有机柜,机柜右端设置有与曝气排相连的曝气泵,机柜内部左侧设置有控制器,控制器通过线缆与可调节太阳能电池板照射角度板结构相连接,污泥泵、曝气泵、排水泵、格栅电动机分别与控制器电路连接。。

进一步地,所述的污泥泵通过螺栓镶嵌连接在斜板沉淀区与机柜之间,污泥泵入口端设置在沉淀区底部,污泥泵出口端与排泥管的一端连接,排泥管设置机柜内,且排泥管的另一端穿出机柜的右端。

进一步地,所述的搅拌器横向设置在搅拌曝气区内,并与设置在地埋式污水处理箱左端面处的搅拌电机连接,所述搅拌电机与控制器电路连接。

进一步地,所述的水处理材料缓释结构包括矩形框架,矩形型框架内侧通过螺钉镶嵌有矩形框架缓释网,水处理填料结构包括填料单元、和填料网,填料单元通过螺钉纵向上下连接组成填料框架,填料网通过铆钉镶嵌在填料单元内部;

所述水处理材料缓释结构、水处理填料结构分别通过快拆螺栓结构可拆卸的设置在深度处理区的顶部与紫外线消毒区的顶部。

进一步地,所述的快拆螺栓结构包括快拆螺栓、快拆板,四个快拆螺栓分别插接在快拆板的内部四角位置,快拆板的上部中间位置设置有提环;

所述快拆板下端与矩形框架上端或填料框架上端连接。

进一步地,所述的可调节太阳能电池板照射角度板结构包括太阳能电池板本体,角度可调节板,U型座,固定底座,逆变器和电动伸缩调节杆;

所述太阳能电池板本体螺钉连接在角度可调节板的右上侧,角度可调节板的下端通过转轴连接在U型座的内部中间位置,U型座螺钉连接在固定底座的右上侧,固定底座的上部中间位置螺钉连接有逆变器,电动伸缩调节杆固定安装在固定底座的内部左端,电动伸缩调节杆输出端与角度可调节板的背面铰接,固定底座通过螺栓安装在污水处理池边缘或者屋顶上;

所述逆变器与太阳能电池板本体导线连接,且逆变器通过线缆与控制器电路连接。

进一步地,所述的调节区顶部设有检修口。

本实用新型具有以下优点:(1)本方案利用格栅井、调节区、搅拌曝气区、深度处理区、斜板沉淀区、紫外线消毒区多区域分级处理,增加污水处理效果;

(2)本方案通过设置回转式机械格栅,能将污水中携带的大块漂浮物、悬浮物等污染物在进入装置之前拦截,防止其堵塞污水处理装置,另格栅可拆卸检修;

(3)通过在污水处理箱中设置水处理材料缓释结构和水处理填料结构,可进一步深度处理未经处理的直排污水,提高污水净化效果,其中填料单元大大节省调料捆绑施工时间,缓释结构和填料结构可拆卸式的设计便于各材料的更换,有利于拆卸清理,方便维修;

(4)整体设备通过检修口,快拆螺栓,快拆板,提环和多处可拆卸式的设置,便于检修和清理;

(5)太阳能电池本体,角度可调节板,U型座,固定底座,逆变器和电动伸缩调节杆的设置,有利于调节太阳呢电池板本体和角度可调节板的倾斜位置,可保证接受太阳光照射均匀性。

(发明人:蔡艳红; 万晶; 邓丽娟; 任雷; 王德林; 陈刚; 王江)
