申请日2021.07.01
公开日期2021.12.07
IPC分类B01D61/58;C02F1/44;B01D65/04
摘要
本申请公开了一种污水治理用净化装置，包括矩形板、出水管第一圆罐、电控箱、第二圆罐、导流管、第三圆罐、进水管、短管、排泄管、长圆筒、油缸、缸筒、第一电机、微孔过滤膜、超滤膜、反渗透膜、刷毛条块、圆孔、第二电机、螺旋输送片和活塞。本申请结构合理，能够形成超滤结构，同时采用液体自下而上的流动方式依次经过对应的滤膜，利于液体中的杂质在自重下下沉沉淀，减少滤膜过滤的杂质吸附量，过滤时间变长，能够利用旋转的软毛对滤膜接触面进行旋刷，达到将滤膜表面杂质刷落掉的效果，能够对连通的圆罐内部进行抽吸，有助于加快滤膜上的杂质清理。
权利要求

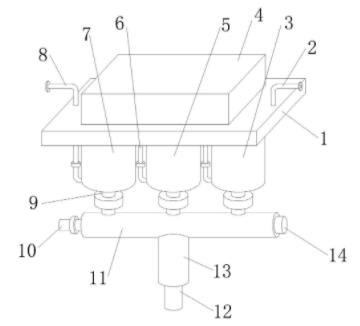

1.一种污水治理用净化装置，其特征在于：包括第一圆罐(3)、第二圆罐(5)、第三圆罐(7)、长圆筒(11)、旋刷组件和吸排组件，所述第一圆罐(3)、第二圆罐(5)和第三圆罐(7)等距安装在矩形板(1)底部，且第一圆罐(3)内环壁中部、第二圆罐(5)内环壁中部和第三圆罐(7)内环壁中部分别安装有反渗透膜(17)、超滤膜(16)和微孔过滤膜(15)，所述长圆筒(11)环形面通过等距分布的三个短管(9)分别与第一圆罐(3)底部、第二圆罐(5)底部及第三圆罐(7)底部相互连通；
所述旋刷组件包括第二电机(20)和刷毛条块(18)，三个第二电机(20)分别位于一圆罐内底部、第二圆罐(5)内底部及第三圆罐(7)内底部，刷毛条块(18)上的软刷毛与对应的滤膜底部表面相互接触；
所述吸排组件包括油缸(12)、缸筒(13)、第一电机(14)和螺旋输送片(21)，油缸(12)安装在缸筒(13)封闭端面上，且缸筒(13)筒口与长圆筒(11)中部相互连通，螺旋输送片(21)转动安装在长圆筒(11)内，且螺旋输送片(21)一端的杆体端面与第一电机(14)的轴杆端相互连接，油缸(12)的推杆端通过活塞(22)与缸筒(13)内相互滑动连接。
2.根据权利要求1所述的一种污水治理用净化装置，其特征在于：所述第一圆罐(3)与第二圆罐(5)之间对角线处和第二圆罐(5)与第三圆罐(7)之间对角线处均相互连通安装有导流管(6)，所述第一圆罐(3)一侧顶部连通安装有出水管(2)一端，所述第三圆罐(7)一侧底部连通安装有进水管(8)一端。
3.根据权利要求1所述的一种污水治理用净化装置，其特征在于：所述第二电机(20)安装在三叶架中间位置，且三叶架安装在对应的圆孔(19)内，圆孔(19)开设在对应的圆罐底端端面中间位置。
4.根据权利要求1所述的一种污水治理用净化装置，其特征在于：所述长圆筒(11)一端筒口安装有排泄管(10)，且排泄管(10)、短管(9)、导流管(6)、进水管(8)和出水管(2)均安装有不同型号的电动调节阀。
5.根据权利要求1所述的一种污水治理用净化装置，其特征在于：所述矩形板(1)顶部表面安装有电控箱(4)，且电控箱(4)内安装有智能控制器、气泵和气动控制器。
说明书
一种污水治理用净化装置
技术领域
本申请涉及污水处理技术领域，具体是一种污水治理用净化装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水中的微小杂质等有害物质很难通过单一过滤结构来提高过滤净化的效果，同时吸附在过滤结构上的杂质收到安装空间的限制，使得拆装清理不够便捷。因此，针对上述问题提出一种污水治理用净化装置。
发明内容
一种污水治理用净化装置，包括第一圆罐、第二圆罐、第三圆罐、长圆筒、旋刷组件和吸排组件，所述第一圆罐、第二圆罐和第三圆罐等距安装在矩形板底部，且第一圆罐内环壁中部、第二圆罐内环壁中部和第三圆罐内环壁中部分别安装有反渗透膜、超滤膜和微孔过滤膜，所述长圆筒环形面通过等距分布的三个短管分别与第一圆罐底部、第二圆罐底部及第三圆罐底部相互连通；
所述旋刷组件包括第二电机和刷毛条块，三个第二电机分别位于一圆罐内底部、第二圆罐内底部及第三圆罐内底部，刷毛条块上的软刷毛与对应的滤膜底部表面相互接触；
所述吸排组件包括油缸、缸筒、第一电机和螺旋输送片，油缸安装在缸筒封闭端面上，且缸筒筒口与长圆筒中部相互连通，螺旋输送片转动安装在长圆筒内，且螺旋输送片一端的杆体端面与第一电机的轴杆端相互连接，油缸的推杆端通过活塞与缸筒内相互滑动连接。
进一步地，所述第一圆罐与第二圆罐之间对角线处和第二圆罐与第三圆罐之间对角线处均相互连通安装有导流管，所述第一圆罐一侧顶部连通安装有出水管一端，所述第三圆罐一侧底部连通安装有进水管一端。
进一步地，所述第二电机安装在三叶架中间位置，且三叶架安装在对应的圆孔内，圆孔开设在对应的圆罐底端端面中间位置。
进一步地，所述长圆筒一端筒口安装有排泄管，且排泄管、短管、导流管、进水管和出水管均安装有不同型号的电动调节阀。
进一步地，所述矩形板顶部表面安装有电控箱，且电控箱内安装有智能控制器、气泵和气动控制器。
本实用新型的有益效果是：
1、该种污水治理用净化装置设计合理，通过将经导流管依次相互连通且竖向安装的三个第一圆罐内、第二圆罐内及第三圆罐内分别安装反渗透膜、超滤膜和微孔过滤膜，能够形成超滤结构，同时采用液体自下而上的流动方式依次经过对应的滤膜，利于液体中的杂质在自重下下沉沉淀，减少滤膜过滤的杂质吸附量，过滤时间变长；
2、该种污水治理用净化装置设计合理，能够利用旋转的软毛对滤膜接触面进行旋刷，达到将滤膜表面杂质刷落掉的效果，同时运行的油缸处于收缩状态将活塞向缸筒内部移动，能够对连通的圆罐内部进行抽吸，有助于加快滤膜上的杂质清理，且杂质移至长圆筒内，操作完毕后，再运行第一电机带动螺旋输送片将杂质排泄出去。
（发明人：石云霞; 孙海龙; 傲日格勒; 张虹）
