申请日2021.06.30
公开日期2021.12.07
IPC分类：C02F9/04
摘要
本实用新型公开了一体化污水处理设备，包括沉淀池、过滤池、反应池与气体净化箱，所述沉淀池、过滤池、反应池之间均为相通连接，所述沉淀池、过滤池、反应池的顶部均设置有第二气管，三个所述第二气管一端共同设置有分流管，所述分流管的顶部设置有第一气管，且第一气管与气体净化箱相通连接。本实用新型中，沉淀池、过滤池和反应池能够对污水进行分级净化，气体净化箱能够对污水所产生的污染气体进行净化，结构简单，能够对污水进行分级净化，同时能够净化污水所产生的污染气体，具有更好的环保效果。
权利要求
1.一体化污水处理设备，包括沉淀池（1）、过滤池（2）、反应池（3）与气体净化箱（4），其特征在于：所述沉淀池（1）、过滤池（2）、反应池（3）之间均为相通连接，所述沉淀池（1）、过滤池（2）、反应池（3）的顶部均设置有第二气管（11），三个所述第二气管（11）一端共同设置有分流管（9），所述分流管（9）的顶部设置有第一气管（10），且第一气管（10）与气体净化箱（4）相通连接。
2.根据权利要求1所述的一体化污水处理设备，其特征在于：所述过滤池（2）的外表面两侧分别设置有第一连接管（12）与第二连接管（13），且第一连接管（12）位于第二连接管（13）的上方，所述第一连接管（12）与第二连接管（13）的外表面均设置有电磁阀门。
3.根据权利要求1所述的一体化污水处理设备，其特征在于：所述沉淀池（1）的外表面一侧设置有污水排入口（5）与排污管（14），且污水排入口（5）位于排污管（14）的上方。
4.根据权利要求1所述的一体化污水处理设备，其特征在于：所述反应池（3）的外表面一侧设置有净水剂入口（6）与净化水排出管（7），且净水剂入口（6）位于净化水排出管（7）的上方。
5.根据权利要求1所述的一体化污水处理设备，其特征在于：所述气体净化箱（4）的顶部设置有净化气体排放管（8），所述净化气体排放管（8）的一端设置有抽风机。
6.根据权利要求1所述的一体化污水处理设备，其特征在于：所述过滤池（2）的内部设置有填充物，且填充物为活性炭。
说明书
一体化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一体化污水处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活；
现涉及一体化污水处理设备，现有的污水处理设备存在一定的弊端，现有的污水处理设备只能单一的对污水进行净化，不能对污水所产生的污染气体进行净化，从而造成气体污染环境，其次现有的净化设备只能单一的进行物理净化或者化学净化，从而导致净化效果不明显，有一定的影响。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一体化污水处理设备。
为了实现上述目的，本实用新型通过下述技术方案实现：一体化污水处理设备，包括沉淀池、过滤池、反应池、气体净化箱，所述沉淀池、过滤池、反应池之间均为相通连接，所述沉淀池、过滤池、反应池的顶部均设置有第二气管，三个所述第二气管一端共同设置有分流管，所述分流管的顶部设置有第一气管，且第一气管与气体净化箱相通连接。

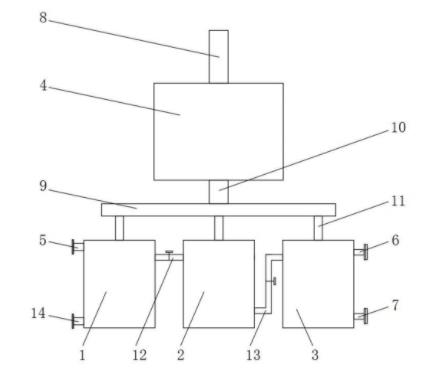

本技术方案的工作原理为，要求保护的一体化污水处理设备，沉淀池能够使污水进行沉淀，从而进行一次净化，沉淀之后的污水通过第一连接管排放到过滤池的内部，过滤池能够通过活性炭对污水进行二次净化，净化之后的污水通过第二连接管排放到反应池的内部，再通过净水剂入口向反应池的内部注入净水剂，从而对污水进行三次净化，净化过程中，产生的污染气体通过气体净化箱进行净化，结构简单，能够对污水进行分级净化，同时能够净化污水所产生的污染气体，具有更好的环保效果。
为了更好地实现本实用新型，进一步地，所述过滤池的外表面两侧分别设置有第一连接管与第二连接管，且第一连接管位于第二连接管的上方，所述第一连接管与第二连接管的外表面均设置有电磁阀门。
为了更好地实现本实用新型，进一步地，所述沉淀池的外表面一侧设置有污水排入口与排污管，且污水排入口位于排污管的上方。
为了更好地实现本实用新型，进一步地，所述反应池的外表面一侧设置有净化入口与净化水排出管，且净化入口位于净化水排出管的上方。
为了更好地实现本实用新型，进一步地，所述气体净化箱的顶部设置有净化气体排放管，所述净化气体排放管的一端设置有抽风机。
为了更好地实现本实用新型，进一步地，所述过滤池的内部设置有填充物，且填充物为活性炭。
本实用新型与现有技术相比，具有以下优点及有益效果：
本实用新型要求保护的一体化污水处理设备，沉淀池能够使污水进行沉淀，从而进行一次净化，沉淀之后的污水通过第一连接管排放到过滤池的内部，过滤池能够通过活性炭对污水进行二次净化，净化之后的污水通过第二连接管排放到反应池的内部，再通过净水剂入口向反应池的内部注入净水剂，从而对污水进行三次净化，净化过程中，产生的污染气体通过气体净化箱进行净化，结构简单，能够对污水进行分级净化，同时能够净化污水所产生的污染气体，具有更好的环保效果。
（发明人：刘迟）
