申请日2021.06.23
公开日期2021.12.07
IPC分类B01D29/72;B01D29/64;B01D29/03;C02F9/14
摘要
本实用新型公开了一种环保型生化污水处理池，涉及到污水处理领域，包括污水池，所述污水池的一侧设有处理池，处理池的一侧设有生化池，所述处理池内设有过滤网，处理池上转动安装有转轴，转轴的底端延伸至处理池内，并固定安装有两个清洁刷杆，两个清洁刷杆的底侧与过滤网的顶侧相接触，所述处理池的一侧固定安装有固定板，固定板上活动安装有带动杆。本实用新型中，利用过滤网的设计，在对污水进行生化处理时，需要先对污水中的较大杂质和漂浮物进行预处理，将污水池中的污水输送至处理池内，处理池内设有过滤网，过滤网的设置，能够对污水中的较大杂质和漂浮物进行过滤处理，过滤后的污水再进入到生化池进行生化处理。
权利要求

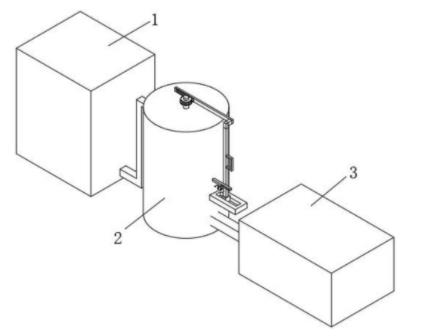

1.一种环保型生化污水处理池，包括污水池（1），其特征在于：所述污水池（1）的一侧设有处理池（2），处理池（2）的一侧设有生化池（3），所述处理池（2）内设有过滤网（4），处理池（2）上转动安装有转轴（5），转轴（5）的底端延伸至处理池（2）内，并固定安装有两个清洁刷杆（6），两个清洁刷杆（6）的底侧与过滤网（4）的顶侧相接触，所述处理池（2）的一侧固定安装有固定板（7），固定板（7）上活动安装有带动杆（10），带动杆（10）的一侧固定安装有齿条（11），所述转轴（5）上固定套接有转动齿轮（12），齿条（11）与转动齿轮（12）相啮合，所述处理池（2）的一侧内壁上转动安装有转动敲击杆（14），转动敲击杆（14）的一端与过滤网（4）的底侧相适配，转动敲击杆（14）的一侧活动安装有移动杆（16），处理池（2）的一侧内壁上开设有移动孔（15），移动杆（16）的一端活动贯穿移动孔（15）并活动安装在带动杆（10）的一侧上。
2.根据权利要求1所述的一种环保型生化污水处理池，其特征在于：所述固定板（7）的顶侧开设有滑动槽（8），带动杆（10）的底侧固定安装有滑动块（9），滑动块（9）滑动安装在滑动槽（8）内。
3.根据权利要求1所述的一种环保型生化污水处理池，其特征在于：所述带动杆（10）的一侧固定安装有调节柱（18），转动敲击杆（14）的一侧开设有调节孔（17），调节柱（18）的一端活动贯穿调节孔（17）。
4.根据权利要求1所述的一种环保型生化污水处理池，其特征在于：所述移动杆（16）的一侧开设有拉动孔（19），带动杆（10）的一侧固定安装有拉动柱（20），拉动柱（20）的一端活动贯穿拉动孔（19）。
5.根据权利要求1所述的一种环保型生化污水处理池，其特征在于：所述带动杆（10）的一侧固定安装有复位弹簧（21）的一端，复位弹簧（21）的另一端固定安装在处理池（2）的一侧上。
6.根据权利要求1所述的一种环保型生化污水处理池，其特征在于：所述带动杆（10）的一侧固定安装有拉动把手（13），拉动把手（13）上活动套接有保护套。
7.根据权利要求1所述的一种环保型生化污水处理池，其特征在于：所述处理池（2）的内壁上固定安装有两个安装块，过滤网（4）通过螺栓固定安装在两个安装块上。
说明书
一种环保型生化污水处理池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种环保型生化污水处理池。
背景技术
污水是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水简称为污水。主要是生活上使用后的水，其含有有机物较多，污水生化处理属于二级处理，以去除不可沉悬浮物和溶解性可生物降解有机物为主要目的，其工艺构成多种多样，可分成生物膜法和活性污泥法(AB法、A/O法、A/O法、SBR法、氧化沟法)稳定塘法、土地处理法等多种处理方法。
污水在进行生化处理前，需要对污水中的较大杂质和漂浮物进行处理，传统的处理大多采用过滤的方式，但是过滤装置在进行长时间过滤后，过滤网会被堵塞，没有很好的清理装置，将会严重降低污水的过滤速度，因此需要一种环保型生化污水处理池来满足人们的需求。
发明内容
本实用新型的目的在于提供一种环保型生化污水处理池，以解决污水在进行生化处理前，需要对污水中的较大杂质和漂浮物进行处理，传统的处理大多采用过滤的方式，但是过滤装置在进行长时间过滤后，过滤网会被堵塞，没有很好的清理装置，将会严重降低污水的过滤速度的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保型生化污水处理池，包括污水池，所述污水池的一侧设有处理池，处理池的一侧设有生化池，所述处理池内设有过滤网，处理池上转动安装有转轴，转轴的底端延伸至处理池内，并固定安装有两个清洁刷杆，两个清洁刷杆的底侧与过滤网的顶侧相接触，所述处理池的一侧固定安装有固定板，固定板上活动安装有带动杆，带动杆的一侧固定安装有齿条，所述转轴上固定套接有转动齿轮，齿条与转动齿轮相啮合，所述处理池的一侧内壁上转动安装有转动敲击杆，转动敲击杆的一端与过滤网的底侧相适配，转动敲击杆的一侧活动安装有移动杆，处理池的一侧内壁上开设有移动孔，移动杆的一端活动贯穿移动孔并活动安装在带动杆的一侧上。
优选的，所述固定板的顶侧开设有滑动槽，带动杆的底侧固定安装有滑动块，滑动块滑动安装在滑动槽内。
优选的，所述带动杆的一侧固定安装有调节柱，转动敲击杆的一侧开设有调节孔，调节柱的一端活动贯穿调节孔。
优选的，所述移动杆的一侧开设有拉动孔，带动杆的一侧固定安装有拉动柱，拉动柱的一端活动贯穿拉动孔。
优选的，所述带动杆的一侧固定安装有复位弹簧的一端，复位弹簧的另一端固定安装在处理池的一侧上。
优选的，所述带动杆的一侧固定安装有拉动把手，拉动把手上活动套接有保护套。
优选的，所述处理池的内壁上固定安装有两个安装块，过滤网通过螺栓固定安装在两个安装块上。
本实用新型的有益效果是：
本实用新型中，利用过滤网的设计，在对污水进行生化处理时，需要先对污水中的较大杂质和漂浮物进行预处理，将污水池中的污水输送至处理池内，处理池内设有过滤网，过滤网的设置，能够对污水中的较大杂质和漂浮物进行过滤处理，过滤后的污水再进入到生化池进行生化处理；
本实用新型中，利用齿条、转动齿轮、转动敲击杆和移动杆的设计，拉动把手移动带动带动杆移动，带动杆移动带动齿条移动，从而能够带动两个清洁刷杆转动，清洁刷杆转动，能够对过滤网表面的杂质和漂浮物进行清理，将其清理至一侧，避免堵塞过滤网，带动杆移动带动拉动柱移动，从而能够带动转动敲击杆摆动，转动敲击杆将会敲击过滤网，过滤网受到敲击后将会产生较强的震动，强震荡会将堵塞在过滤网上的杂质进行分离，在配合清洁刷杆的清理，能够有效的将过滤网上的杂质和漂浮物进行清理，避免堵塞降低过滤速度的问题。
（发明人：王卓洋）
