申请日2021.06.24
公开日期2021.12.03
IPC分类C02F9/04;C02F9/14
摘要
本实用新型公开了一种柱式污水处理装置，包括处理箱、进水管、旋转架、收集盒以及吸收环，所述处理箱中部插入进水管，所述进水管一端插入收集盒中部，所述收集盒位于处理箱正下方，所述收集盒内部安装有吸收环，所述进水管表面开设出水口，所述进水管顶端安装有滤网，所述滤网表面安装有旋转架，所述进水管内壁固定连接混凝剂环。该一种柱式污水处理装置，通过在进水管顶端的滤网设置旋转架，有效的将滤网隔离下来杂质通过旋转架旋转，使杂质掉了在污水中，避免杂质粘贴在滤网上影响污水的吸收，同时在进水管的另一端安装有收集盒，方便将污水中沉淀物收集在收集盒中，进行统一处理，提高工作人员的工作效率，给污水处理带来了极大的方便。
权利要求

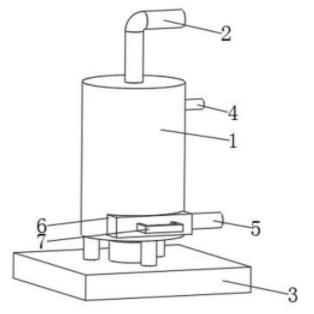

1.一种柱式污水处理装置，包括处理箱(1)、进水管(2)、旋转架(17)、收集盒(8)以及吸收环(19)，其特征在于：所述处理箱(1)中部插入进水管(2)，所述进水管(2)一端插入收集盒(8)中部，所述收集盒(8)位于处理箱(1)正下方，所述收集盒(8)内部安装有吸收环(19)，所述进水管(2)表面开设出水口(13)，所述进水管(2)顶端安装有滤网(16)，所述滤网(16)表面安装有旋转架(17)，所述进水管(2)内壁固定连接混凝剂环(18)。
2.根据权利要求1所述的一种柱式污水处理装置，其特征在于：所述出水口(13)位于曝气室(10)中，所述曝气室(10)中插入有进气进气管(4)，所述进气管(4)安装在处理箱(1)表面。
3.根据权利要求2所述的一种柱式污水处理装置，其特征在于：所述曝气室(10)通过隔板(22)与好氧室(11)相连，所述隔板(22)表面开设有漏水孔(20)，所述好氧室(11)内部设置有氧化装置(14)，所述氧化装置(14)嵌套在进水管(2)表面。
4.根据权利要求3所述的一种柱式污水处理装置，其特征在于：所述好氧室(11)通过隔板(22)与厌氧室(12)相连，所述厌氧室(12)内部安装有厌氧装置(15)，所述厌氧装置(15)贴合在处理箱(1)内壁上。
5.根据权利要求1所述的一种柱式污水处理装置，其特征在于：所述处理箱(1)表面安装有出水管(5)，所述处理箱(1)内腔底部固定连接吸附块(21)，所述吸附块(21)通过隔板(22)与厌氧室(12)连接。
6.根据权利要求1所述的一种柱式污水处理装置，其特征在于：所述处理箱(1)表面安装有抽拉块(6)，所述抽拉块(6)对应在吸附块(21)位置，所述抽拉块(6)表面固定连接拉环(7)。
7.根据权利要求1所述的一种柱式污水处理装置，其特征在于：所述处理箱(1)底部固定连接支撑座(9)，所述支撑座(9)固定连接底座(3)，所述底座(3)表面固定连接收集盒(8)。
说明书
一种柱式污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种柱式污水处理装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
现在市面上的基于柱式污水处理装置在使用时存在以下问题：
1、传统的柱式污水处理装置，在使用进水管吸取污水时，通常在进水管口处堆积大量污水中的杂质，导致进水管在吸取污水的效率降低，严重时导致进水管堵塞，影响对污水处理的进程；
2、传统的柱式污水处理装置，在使用过程中容易使处理箱中堆满杂质，在清理时需要将处理箱拆卸下来单个清洗，不仅浪费大量时间在清理上，而且长时间的杂质堆积容易时处理箱内部零部件损坏。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种柱式污水处理装置，解决了传统的柱式污水处理装置，在使用进水管吸取污水时，通常在进水管口处堆积大量污水中的杂质，导致进水管在吸取污水的效率降低，严重时导致进水管堵塞，影响对污水处理的进程，以及传统的柱式污水处理装置，在使用过程中容易使处理箱中堆满杂质，在清理时需要将处理箱拆卸下来单个清洗，不仅浪费大量时间在清理上，而且长时间的杂质堆积容易时处理箱内部零部件损坏的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种柱式污水处理装置，包括处理箱、进水管、旋转架、收集盒以及吸收环，所述处理箱中部插入进水管，所述进水管一端插入收集盒中部，所述收集盒位于处理箱正下方，所述收集盒内部安装有吸收环，所述进水管表面开设出水口，所述进水管顶端安装有滤网，所述滤网表面安装有旋转架，所述进水管内壁固定连接混凝剂环。
优选的，所述出水口位于曝气室中，所述曝气室中插入有进气进气管，所述进气管安装在处理箱表面。
优选的，所述曝气室通过隔板与好氧室相连，所述隔板表面开设有漏水孔，所述好氧室内部设置有氧化装置，所述氧化装置嵌套在进水管表面。
优选的，所述好氧室通过隔板与厌氧室相连，所述厌氧室内部安装有厌氧装置，所述厌氧装置贴合在处理箱内壁上。
优选的，所述处理箱表面安装有出水管，所述处理箱内腔底部固定连接吸附块，所述吸附块通过隔板与厌氧室连接。
优选的，所述处理箱表面安装有抽拉块，所述抽拉块对应在吸附块位置，所述抽拉块表面固定连接拉环。
优选的，所述处理箱底部固定连接支撑座，所述支撑座固定连接底座，所述底座表面固定连接收集盒。
(三)有益效果
本实用新型提供了一种柱式污水处理装置。具备以下有益效果：
(1)、该一种柱式污水处理装置，通过在进水管的进水口处设置滤网以及旋转架，利用污水流进进水管的动力带动旋转架进行旋转，扫除贴附在滤网上的污染物，避免杂质堵塞滤网的滤孔，影响进水管对污水吸收的速度，极大提高了污水处理的效率；
(2)、该一种柱式污水处理装置，通过拉环将抽拉块拉出，方便工作人员将使用过的吸附块取出，换上新的吸附块，有效的进行处理箱中的污染物清理，便于更换，不需要拆除整个处理箱进行处理污染物，同时保护处理箱不会受到污染物长时间的滞留造成的损坏。
（发明人：陈杨; 冯红锋）
