申请日2021.06.23
公开日期2021.12.07
IPC分类C02F9/08;C02F101/30
摘要
本实用新型公开了一种用于有机污水处理的一体化污水处理装置，包括壳体，壳体内设置有第一过滤室和第二过滤室，第一过滤室内沿水流方向依次安装有鹅卵石滤层和磁铁矿石滤层，光催化处理箱通过抽水组件与第一过滤室连通，光催化处理箱通过第一连接管与第二过滤室连通，光催化处理箱的内壁上固定连接有第一光催化板和第二光催化板，第一光催化板和第二光催化板之间设置有第一搅拌组件和第一紫外灯管，第二过滤室内沿着水流方向依次设置有生物质纤维除油滤层、纤维滤布层、除磷层和脱氮层。本实用新型提供的一种用于有机污水处理的一体化污水处理装置，通过光催化与物理方法的结合，提高了对有机物处理的能力，污水处理效果好。
权利要求

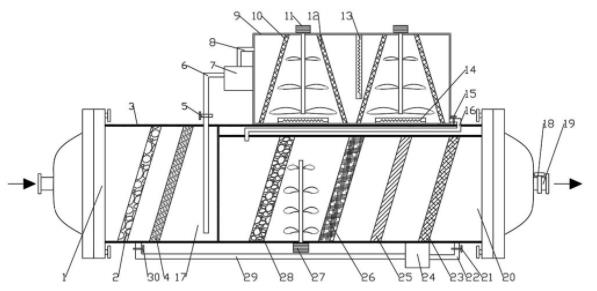

1.一种用于有机污水处理的一体化污水处理装置，包括壳体(3)，其特征在于，所述壳体(3)内设置有第一过滤室(17)和第二过滤室(20)，所述第一过滤室(17)内沿水流方向依次安装有鹅卵石滤层(2)和磁铁矿石滤层(4)，所述壳体(3)的顶部固定连接有光催化处理箱(9)，所述光催化处理箱(9)通过抽水组件与所述第一过滤室(17)连通，所述光催化处理箱(9)通过第一连接管(16)与所述第二过滤室(20)连通，所述光催化处理箱(9)的内壁上固定连接有第一光催化板(10)和第二光催化板(12)，所述第一光催化板(10)和第二光催化板(12)之间设置有第一搅拌组件(11)和第一紫外灯管(14)，所述第二过滤室(20)内沿着水流方向依次设置有生物质纤维除油滤层(28)、纤维滤布层(26)、除磷层(25)和脱氮层(23)。
2.根据权利要求1所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，所述第一光催化板(10)、第一搅拌组件(11)、第二光催化板(12)和第一紫外灯管(14)设置为两组。
3.根据权利要求1所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，所述光催化处理箱(9)内设置有第二紫外灯管(13)，所述第二紫外灯管(13)设置于所述第一光催化板(10)和第二光催化板(12)之间。
4.根据权利要求1所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，所述第一连接管(16)上设置有第二阀门(15)。
5.根据权利要求1所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，所述抽水组件包括第一阀门(5)、第一进水管(6)、第一增压泵(7)和第一出水管(8)，所述第一增压泵(7)通过第一出水管(8)与所述光催化处理箱(9)连通，所述第一增压泵(7)固定安装于所述光催化处理箱(9)的一侧，所述光催化处理箱(9)通过第一进水管(6)与所述第一过滤室(17)连通，所述第一进水管(6)上设置有第一阀门(5)。
6.根据权利要求1所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，所述生物质纤维除油滤层(28)和纤维滤布层(26)之间设置有第二搅拌组件(27)。
7.根据权利要求1所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，所述第二过滤室(20)的底部通过第二进水管(22)连接有第二增压泵(24)，所述第二增压泵(24)通过第二出水管(29)与所述第一过滤室(17)连接，所述第二出水管(29)的出口端设置于所述鹅卵石滤层(2)与磁铁矿石滤层(4)之间。
8.根据权利要求7所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，所述第二进水管(22)上设置有第三阀门(21)，所述第二出水管(29)上设置有第四阀门(30)。
9.根据权利要求8所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，所述壳体(3)通过法兰连接有排水管(19)，所述排水管(19)上设置有第五阀门(18)。
10.根据权利要求9所述的一种用于有机污水处理的一体化污水处理装置，其特征在于，还包括控制器，所述控制器的输入端与安装于所述第二过滤室(20)内的水质检测仪的输出端连接，所述控制器的输出端与所述第三阀门(21)、第四阀门(30)和第五阀门(18)的输入端连接。
说明书
一种用于有机污水处理的一体化污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种用于有机污水处理的一体化污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。现有的污水处理厂一般会采用物理方法，主要采用沉淀、离心、过滤法，但是这些污水处理的方法效率较低，而使用化学方法处理污水则会产生新的污染，光催化的处理方法作为一种低能耗、操作简单的处理方法而言，不具备二次污染，而且处理效果高，在净化污水领域具有广阔的前景，但是存在光能利用率较低，受催化剂性质、紫外线波长和反应器的影响较大。现有技术中，缺乏同时使用光催化和物理过滤的处理设备，以来弥补各自的缺点。
实用新型内容
针对背景技术的不足，本实用新型提供了一种用于有机污水处理的一体化污水处理装置，通过光催化与物理方法的结合，提高了对有机物处理的能力，污水处理效果好。
为了实现上述目的，本实用新型提供如下技术方案：一种用于有机污水处理的一体化污水处理装置，包括壳体，所述壳体内设置有第一过滤室和第二过滤室，所述第一过滤室内沿水流方向依次安装有鹅卵石滤层和磁铁矿石滤层，所述壳体的顶部固定连接有光催化处理箱，所述光催化处理箱通过抽水组件与所述第一过滤室连通，所述光催化处理箱通过第一连接管与所述第二过滤室连通，所述光催化处理箱的内壁上固定连接有第一光催化板和第二光催化板，所述第一光催化板和第二光催化板之间设置有第一搅拌组件和第一紫外灯管，所述第二过滤室内沿着水流方向依次设置有生物质纤维除油滤层、纤维滤布层、除磷层和脱氮层。
采用上述方案，设置的鹅卵石滤层和磁铁矿石滤层对污水起到了物理过滤作用，设置的第一光催化板、第二光催化板和第一紫外灯管能够将污水中的有机物催化分解，设置的第一搅拌组件能够不断搅拌光催化处理箱内的污水，增大污水与第一光催化板和第二光催化板的接触面积，从而使污水中的有机物分解的更彻底，设置的生物质纤维除油滤层能够对第二过滤室内污水除污，设置的纤维滤布层能够对污水进一步过滤，设置的除磷层和脱氮层可以分别除去污水中的磷元素和氮元素看，从而通过光催化与物理方法的结合，提高了对有机物处理的能力，污水处理效果好。
优选的，所述第一光催化板、第一搅拌组件、第二光催化板和第一紫外灯管设置为两组。
优选的，所述光催化处理箱内设置有第二紫外灯管，所述第二紫外灯管设置于所述第一光催化板和第二光催化板之间。
采用上述方案，设置的第二紫外灯管能够促进光催化处理箱内污水中有机物的分解。
优选的，所述第一连接管上设置有第二阀门。
采用上述方案，关闭第二阀门，使污水在光催化处理箱内处理，污水在光催化处理箱内处理完毕时，打开第二阀门，即可使光催化处理箱内的污水流入第二过滤室内。
优选的，所述抽水组件包括第一阀门、第一进水管、第一增压泵和第一出水管，所述第一增压泵通过第一出水管与所述光催化处理箱连通，所述第一增压泵固定安装于所述光催化处理箱的一侧，所述光催化处理箱通过第一进水管与所述第一过滤室连通，所述第一进水管上设置有第一阀门。
采用上述方案，将第一过滤室内的污水转移至光催化处理箱内时，打开第一阀门，启动第一增压泵，污水通过第一进水管和第一出水管流入光催化处理箱内处理。
优选的，所述生物质纤维除油滤层和纤维滤布层之间设置有第二搅拌组件。
优选的，所述第二过滤室的底部通过第二进水管连接有第二增压泵，所述第二增压泵通过第二出水管与所述第一过滤室连接，所述第二出水管的出口端设置于所述鹅卵石滤层与磁铁矿石滤层之间。
优选的，所述第二进水管上设置有第三阀门，所述第二出水管上设置有第四阀门。
采用上述方案，当第二过滤室处理的污水不达标时，打开第三阀门和第四阀门，通过第二增压泵将第二过滤室内的污水抽到第一过滤室内继续处理。
优选的，所述壳体通过法兰连接有排水管，所述排水管上设置有第五阀门。
优选的，还包括控制器，所述控制器的输入端与安装于所述第二过滤室内的水质检测仪的输出端连接，所述控制器的输出端与所述第三阀门、第四阀门和第五阀门的输入端连接。
采用上述方案，水质检测仪设置于脱氮层的后侧，当水质检测仪检测经过脱氮层处理的污水达标时，将信号传递给控制器，控制器控制第五阀门开启，第三阀门和第四阀门关闭，经脱氮层处理后的废水从排水管排出，当水质检测仪检测经过脱氮层处理的污水不达标时，将信号传递给控制器，控制器控制第三阀门和第四阀门开启，第五阀门关闭，通过第二增压泵将第二过滤室内的污水抽到第一过滤室内进行循环处理，提高了污水处理效果。
优选的，所述第一过滤室靠近所述鹅卵石滤层的一侧设置有进水口。
与现有技术相比，本实用新型具有以下有益效果：
(1)鹅卵石滤层、磁铁矿石滤层、第一光催化板、第二光催化板、第一紫外灯管、第二紫外灯管、第一搅拌组件、生物质纤维除油滤层、纤维滤布层、除磷层和脱氮层的配合使用，使光催化与物理方法相结合处理污水，提高了对有机物处理的能力，污水处理效果好。
(2)设置的第一搅拌组件能够不断搅拌光催化处理箱内的污水，增大污水与第一光催化板和第二光催化板的接触面积，从而使污水中的有机物分解的更彻底，设置的第二紫外灯管能够促进光催化处理箱内污水中有机物的分解。
(3)设置的控制器、水质检测仪、第二增压泵、第二进水管、第二出水管、第三阀门、第四阀门、第五阀门，能够将脱氮层处理后的不达标废水再次抽到第一过滤室内进行循环处理，提高了污水处理效果。
（发明人：余昌辉）
