申请日2021.06.23
公开日期2021.12.03
IPC分类C02F1/52;B01F15/00;B01F7/16
摘要
本实用新型公开了一种高盐工业废水净化处理池，包括池体和支撑架，所述池体的上端左侧固定连接有调节架，所述支撑架的贯穿设置有安置孔，所述支撑架的上端且相对于安置孔的上方设置有第二电机，所述第二电机的下端延伸有电机轴且电机轴的下端固定连接有转动杆，所述转动杆将安置孔贯穿，所述转动杆的下端两侧均固定连接有搅拌片，所述池体的下端贯穿设置有安置座，所述池体的内部设置有安置板，所述安置板贯穿设置有斜角渗漏孔，所述安置座的内部且相对于安置板设置有收集槽，所述收集槽的内部下端两侧均设置有支撑柱，所述支撑柱的外表面转动连接有转动筒，所述转动筒的两侧均固定连接有拨动片。本实用新型中，可有效来进行净化处理使用。
权利要求

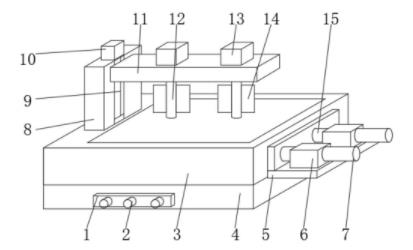

1.一种高盐工业废水净化处理池，包括池体(3)和支撑架(11)，其特征在于：所述池体(3)的上端左侧固定连接有调节架(8)，所述调节架(8)的右侧贯穿设置有移动槽(23)，所述调节架(8)的上端设置有第一电机(10)，所述第一电机(10)的下端延伸有电机轴且电机轴的下端固定连接有丝杠(9)，所述丝杠(9)设置在移动槽(23)的内部，所述丝杠(9)贯穿设置有移动块(22)，所述移动块(22)与丝杠(9)螺纹连接，所述支撑架(11)的左侧与移动块(22)的右侧固定连接，所述支撑架(11)的贯穿设置有安置孔(25)，所述支撑架(11)的上端且相对于安置孔(25)的上方设置有第二电机(13)，所述第二电机(13)的下端延伸有电机轴且电机轴的下端固定连接有转动杆(12)，所述转动杆(12)将安置孔(25)贯穿，所述转动杆(12)的下端两侧均固定连接有搅拌片(14)；
所述池体(3)的下端贯穿设置有安置座(4)，所述池体(3)的内部设置有安置板(17)，所述安置板(17)贯穿设置有斜角渗漏孔(16)，所述斜角渗漏孔(16)设置有多组且等间距排列，所述安置座(4)的内部且相对于安置板(17)设置有收集槽(18)，所述收集槽(18)的内部下端两侧均设置有支撑柱(20)，所述支撑柱(20)的外表面转动连接有转动筒(19)，所述转动筒(19)的两侧均固定连接有拨动片(21)。
2.根据权利要求1所述的一种高盐工业废水净化处理池，其特征在于：所述移动槽(23)的内部下端设置有轴承(24)，所述轴承(24)的内壁与丝杠(9)的下端相连接。
3.根据权利要求1所述的一种高盐工业废水净化处理池，其特征在于：所述池体(3)的右侧固定连接有固定板(5)，所述固定板(5)的上端设置有污水泵(6)，所述污水泵(6)的右侧设置有连接管(7)。
4.根据权利要求3所述的一种高盐工业废水净化处理池，其特征在于：所述污水泵(6)的左侧设置有吸取管(15)，所述吸取管(15)将池体(3)贯穿且延伸至池体(3)的内部。
5.根据权利要求1所述的一种高盐工业废水净化处理池，其特征在于：所述安置座(4)的前端面且相对于收集槽(18)设置有污泥泵(1)，所述污泥泵(1)的前端设置有导出管(2)。
6.根据权利要求1所述的一种高盐工业废水净化处理池，其特征在于：所述移动块(22)的两侧与移动槽(23)的两侧内壁滑动连接。
7.根据权利要求1所述的一种高盐工业废水净化处理池，其特征在于：所述支撑架(11)的左侧与调节架(8)的右侧滑动连接。
说明书
一种高盐工业废水净化处理池
技术领域
本实用新型涉及工业废水领域，尤其涉及一种高盐工业废水净化处理池。
背景技术
高盐废水是指总含盐质量分数至少1％的废水.其主要来自化工厂及石油和天然气的采集加工等.这种废水含有多种物质(包括盐、油、有机重金属和放射性物质)。含盐废水的产生途径广泛，水量也逐年增加。去除含盐污水中的有机污染物对环境造成的影响至关重要。采用生物法进行处理，高浓度的盐类物质对微生物具有抑制作用，采用物化法处理，投资大，运行费用高，且难以达到预期的净化效果。
相比之下，本实用新型，可有效来提高净化效果，提高处理效率，且有效将盐进行沉淀排出，来有效对废水净化使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高盐工业废水净化处理池。
为了实现上述目的，本实用新型采用了如下技术方案：一种高盐工业废水净化处理池，包括池体和支撑架，所述池体的上端左侧固定连接有调节架，所述调节架的右侧贯穿设置有移动槽，所述调节架的上端设置有第一电机，所述第一电机的下端延伸有电机轴且电机轴的下端固定连接有丝杠，所述丝杠设置在移动槽的内部，所述丝杠贯穿设置有移动块，所述移动块与丝杠螺纹连接，所述支撑架的左侧与移动块的右侧固定连接，所述支撑架的贯穿设置有安置孔，所述支撑架的上端且相对于安置孔的上方设置有第二电机，所述第二电机的下端延伸有电机轴且电机轴的下端固定连接有转动杆，所述转动杆将安置孔贯穿，所述转动杆的下端两侧均固定连接有搅拌片；
所述池体的下端贯穿设置有安置座，所述池体的内部设置有安置板，所述安置板贯穿设置有斜角渗漏孔，所述斜角渗漏孔设置有多组且等间距排列，所述安置座的内部且相对于安置板设置有收集槽，所述收集槽的内部下端两侧均设置有支撑柱，所述支撑柱的外表面转动连接有转动筒，所述转动筒的两侧均固定连接有拨动片。
作为上述技术方案的进一步描述：
所述移动槽的内部下端设置有轴承，所述轴承的内壁与丝杠的下端相连接。
作为上述技术方案的进一步描述：
所述池体的右侧固定连接有固定板，所述固定板的上端设置有污水泵，所述污水泵的右侧设置有连接管。
作为上述技术方案的进一步描述：
所述污水泵的左侧设置有吸取管，所述吸取管将池体贯穿且延伸至池体的内部。
作为上述技术方案的进一步描述：
所述安置座的前端面且相对于收集槽设置有污泥泵，所述污泥泵的前端设置有导出管。
作为上述技术方案的进一步描述：
所述移动块的两侧与移动槽的两侧内壁滑动连接。
作为上述技术方案的进一步描述：
所述支撑架的左侧与调节架的右侧滑动连接。
本实用新型具有如下有益效果：
1、本实用新型，通过调节架处第一电机带动丝杠来使丝杠处移动块连接的支撑架进行高度调节使用，从而来便于支撑架处第二电机带动转动杆处搅拌片在池体内对废水搅拌，在搅拌同时添加混合剂，来使盐沉淀，来提高净化速率。
2、本实用新型，通过池体内安置板处斜角渗漏孔来将污泥及盐混合物沉淀，来对废水进行有效净化使用。
3、本实用新型，通过收集槽内支撑柱处转动筒处拨动片来使污泥及盐混合物导出的同时进行律动，从而能避免污泥与盐沉淀结块，通过污水泵处吸取管将废水导出。
4、本实用新型，可有效来提高废水净化效率，简化操作流程，提高工作效率，降低人力消耗。
（发明人：齐志开）
