申请日2021.06.22
公开日期2021.12.07
IPC分类：C02F9/10;B01D53/18
摘要
本实用新型公开了一种污水臭气一体化处理装置，包括分离箱、离心罐和沉降罐，离心罐固定设置在分离箱顶端的一侧，离心罐上设有离心组件，分离箱顶端的另一侧设有除臭组件，分离箱顶端的一侧固定穿插安装有与离心罐连通的第一转移管，分离箱内壁的中部固定安装有第一滤网，分离箱上设有推流组件，分离箱底端的另一侧固定穿插安装有第二转移管，本实用新型的有益效果是：通过离心组件使污水在离心力的作用下进行离心分离过滤，通过除臭组件将离心罐内部污水排出的臭气抽出，吸收净化后排出；通过推流组件将经过离心过滤分离后的污水推向第一滤网，对污水进行二次分离，提高污水的分离效率。
权利要求

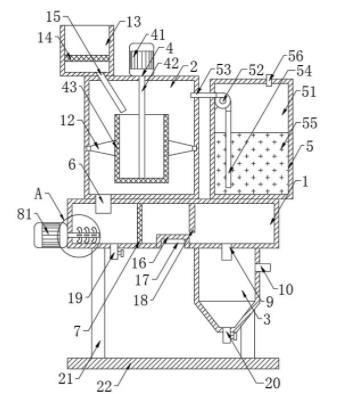

1.一种污水臭气一体化处理装置，包括分离箱（1）、离心罐（2）和沉降罐（3），其特征在于，所述离心罐（2）固定设置在分离箱（1）顶端的一侧，所述沉降罐（3）固定设置在分离箱（1）底端的另一侧，所述离心罐（2）上设有离心组件（4），所述离心组件（4）包括离心电机（41），所述离心电机（41）固定设置在离心罐（2）顶端的中部，所述离心电机（41）的输出轴贯穿离心罐（2）的顶端固定安装有第一转轴（42），所述第一转轴（42）的底端固定安装有滤筒（43），所述分离箱（1）顶端的另一侧设有除臭组件（5），所述除臭组件（5）包括除臭箱（51），所述除臭箱（51）固定设置在分离箱（1）顶端的另一侧，所述除臭箱（51）内壁一侧的顶部固定安装有抽风机（52），所述除臭箱（51）一侧的顶部固定穿插安装有抽气管（53），所述抽气管（53）的一端与抽风机（52）的进气口固定连接，所述抽气管（53）的另一端固定贯穿离心罐（2）另一侧的顶部，所述抽风机（52）的出气口固定安装有通气管（54），所述除臭箱（51）的内部注有吸收液（55），所述通气管（54）的底端插入吸收液（55），所述除臭箱（51）的顶端固定穿插安装有出气管（56），所述分离箱（1）顶端的一侧固定穿插安装有与离心罐（2）连通的第一转移管（6），所述分离箱（1）内壁的中部固定安装有第一滤网（7），所述分离箱（1）上设有推流组件（8），所述推流组件（8）包括推流电机（81）和第二转轴（82），所述推流电机（81）固定设置在分离箱（1）一侧的底部，所述第二转轴（82）转动穿插安装有分离箱（1）内壁一侧的底部，所述第二转轴（82）的一端与推流电机（81）的输出轴固定连接，所述第二转轴（82）上固定安装有若干个桨叶（83），所述分离箱（1）底端的另一侧固定穿插安装有第二转移管（9），所述沉降罐（3）另一侧的顶部固定穿插安装有出料管（10）。
2.根据权利要求1所述的一种污水臭气一体化处理装置，其特征在于：所述离心罐（2）内壁的中部开设有环形滑槽（11），所述滤筒（43）两侧的中部分别固定安装有两个滑杆（12），两个所述滑杆（12）的一端均与环形滑槽（11）的内部滑动接触。
3.根据权利要求1所述的一种污水臭气一体化处理装置，其特征在于：所述离心罐（2）顶端的一侧固定安装有进料箱（13），所述进料箱（13）内壁的底部固定安装有第二滤网（14），所述离心罐（2）顶端的一侧固定穿插安装有与进料箱（13）底端连通倾斜的导料管（15），所述导料管（15）的底端与滤筒（43）的顶端相对应。
4.根据权利要求1所述的一种污水臭气一体化处理装置，其特征在于：所述分离箱（1）底端的中部固定穿插安装有凹陷槽（16），所述凹陷槽（16）的内部固定安装有电热板（17），所述分离箱（1）内壁顶端的中部固定安装有挡板（18）。
5.根据权利要求1所述的一种污水臭气一体化处理装置，其特征在于：所述分离箱（1）底端的一侧固定穿插安装有第一排污阀（19），所述沉降罐（3）的底端固定穿插安装有第二排污阀（20）。
6.根据权利要求1所述的一种污水臭气一体化处理装置，其特征在于：所述分离箱（1）底端的四角分别固定安装有四个支撑腿（21），四个所述支撑腿（21）的底端固定安装有底板（22）。
7.根据权利要求4所述的一种污水臭气一体化处理装置，其特征在于：所述除臭箱（51）的边侧固定安装有控制器（23），所述离心电机（41）、抽风机（52）、推流电机（81）和电热板（17）均与控制器（23）电性连接，所述控制器（23）与外接电源电性连接。
说明书
一种污水臭气一体化处理装置
技术领域
本实用新型涉及一种过滤分离装置，特别涉及一种污水臭气一体化处理装置，属于污水生产技术领域。
背景技术
恶臭是指大气、水、土壤、废弃物等物质中的异味物质, 通过空气介质作用于人的嗅觉器官并有害人体健康的一类公害气态污染物质。恶臭不仅给人带来嗅觉上的不适, 长期生活于恶臭污染的环境中还会引起厌食、失眠、记忆力下降、心情烦躁等功能性疾病。恶臭散发源分布广泛, 如化工厂、污水处理厂、垃圾转运站、养猪场、排水站、下水道、食品加工厂等。尤其是近十几年来, 随着城市规模的扩大, 兴建了许多中小规模的污水处理厂和排水泵站, 这些市政设施中的相当一部分建在人口密集的住宅小区和商业区内, 严重影响人们的生活环境质量。处理厂通常使用污水臭气处理装置对污水臭气进行净化处理。
现有的污水臭气处理装置只能对污水进行过滤分离，分离效果较差，同时处理装置对臭气无法进行有效的处理。
实用新型内容
本实用新型的目的在于提供一种污水臭气一体化处理装置，以解决上述背景技术中提出的处理装置只能对污水进行过滤分离以及处理装置对臭气无法进行有效的处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水臭气一体化处理装置，包括分离箱、离心罐和沉降罐，所述离心罐固定设置在分离箱顶端的一侧，所述沉降罐固定设置在分离箱底端的另一侧，所述离心罐上设有离心组件，所述离心组件包括离心电机，所述离心电机固定设置在离心罐顶端的中部，所述离心电机的输出轴贯穿离心罐的顶端固定安装有第一转轴，所述第一转轴的底端固定安装有滤筒，所述分离箱顶端的另一侧设有除臭组件，所述除臭组件包括除臭箱，所述除臭箱固定设置在分离箱顶端的另一侧，所述除臭箱内壁一侧的顶部固定安装有抽风机，所述除臭箱一侧的顶部固定穿插安装有抽气管，所述抽气管的一端与抽风机的进气口固定连接，所述抽气管的另一端固定贯穿离心罐另一侧的顶部，所述抽风机的出气口固定安装有通气管，所述除臭箱的内部注有吸收液，所述通气管的底端插入吸收液，所述除臭箱的顶端固定穿插安装有出气管，所述分离箱顶端的一侧固定穿插安装有与离心罐连通的第一转移管，所述分离箱内壁的中部固定安装有第一滤网，所述分离箱上设有推流组件，所述推流组件包括推流电机和第二转轴，所述推流电机固定设置在分离箱一侧的底部，所述第二转轴转动穿插安装有分离箱内壁一侧的底部，所述第二转轴的一端与推流电机的输出轴固定连接，所述第二转轴上固定安装有若干个桨叶，所述分离箱底端的另一侧固定穿插安装有第二转移管，所述沉降罐另一侧的顶部固定穿插安装有出料管。
作为本实用新型的一种优选技术方案，所述离心罐内壁的中部开设有环形滑槽，所述滤筒两侧的中部分别固定安装有两个滑杆，两个所述滑杆的一端均与环形滑槽的内部滑动接触。
作为本实用新型的一种优选技术方案，所述离心罐顶端的一侧固定安装有进料箱，所述进料箱内壁的底部固定安装有第二滤网，所述离心罐顶端的一侧固定穿插安装有与进料箱底端连通倾斜的导料管，所述导料管的底端与滤筒的顶端相对应。
作为本实用新型的一种优选技术方案，所述分离箱底端的中部固定穿插安装有凹陷槽，所述凹陷槽的内部固定安装有电热板，所述分离箱内壁顶端的中部固定安装有挡板。
作为本实用新型的一种优选技术方案，所述分离箱底端的一侧固定穿插安装有第一排污阀，所述沉降罐的底端固定穿插安装有第二排污阀。
作为本实用新型的一种优选技术方案，所述分离箱底端的四角分别固定安装有四个支撑腿，四个所述支撑腿的底端固定安装有底板。
作为本实用新型的一种优选技术方案，所述除臭箱的边侧固定安装有控制器，所述离心电机、抽风机、推流电机和电热板均与控制器电性连接，所述控制器与外接电源电性连接。
与现有技术相比，本实用新型的有益效果是：本实用新型一种污水臭气一体化处理装置，通过离心组件中的离心电机带动第一转轴转动，第一转轴带动滤筒旋转产生离心力，使滤筒内的污水在离心力的作用下通过滤筒进行离心分离过滤；通过除臭组件中的抽风机将离心罐内部污水排出的臭气经过抽气管抽出，再通过通气管吹入吸收液中被吸收净化，净化后的气体通过出气管排出；通过推流组件中的推流电机带动第二转轴转动，第二转轴带动桨叶旋转，将经过离心过滤分离后的污水推向第一滤网，对污水进行二次分离，提高污水的分离效率。
（发明人：刘真锋; 黄周壮; 王超; 黄周国）
