申请日2021.06.16
公开日期2021.12.07
IPC分类B01D46/12;B01D46/00;C02F7/00
摘要
本实用新型涉及风机设备的技术领域，特别是涉及一种污水处理用曝气风机，其既避免了灰尘长时间覆盖住曝气风机主体上，影响散热，确保曝气风机主体的使用寿命，又避免了频繁更换吸尘网，提高装置的经济使用性；包括机房主体、第一防尘网、支撑架、曝气风机主体、曝气管、两组第二防尘网、电机、第一转动轴、第一固定板、两组第一皮带轮、第一皮带、第二转动轴、吸尘箱、吸尘机、两组固定块、两组收缩杆、两组弹簧、安装板、吸尘网、凸轮、两组收集盒和T型吸尘管，机房主体的内部设置有腔室，左端上部设置有多组进气孔，第一防尘网将多组进气孔覆盖住，并且第一防尘网固定在机房主体腔室的左端。
权利要求

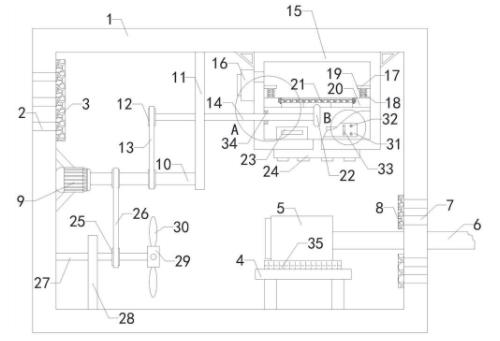

1.一种污水处理用曝气风机，其特征在于，包括机房主体(1)、第一防尘网(3)、支撑架(4)、曝气风机主体(5)、曝气管(6)、两组第二防尘网(8)、电机(9)、第一转动轴(10)、第一固定板(11)、两组第一皮带轮(12)、第一皮带(13)、第二转动轴(14)、吸尘箱(15)、吸尘机(16)、两组固定块(17)、两组收缩杆(18)、两组弹簧(19)、安装板(20)、吸尘网(21)、凸轮(22)、两组收集盒(23)和T型吸尘管(24)，机房主体(1)的内部设置有腔室，左端上部设置有多组进气孔(2)，第一防尘网(3)将多组进气孔(2)覆盖住，并且第一防尘网(3)固定在机房主体(1)腔室的左端，曝气风机主体(5)通过支撑架(4)固定在机房主体(1)腔室的底端右侧，曝气管(6)与曝气风机主体(5)的输出端连接，并且曝气管(6)的另一端与外界的污水处理池连通，机房主体(1)的右端底部设置有多组散热孔(7)，并位于曝气管(6)的上下两侧，并且两组第二防尘网(8)将散热孔(7)覆盖住，并固定在机房主体(1)腔室的右端内侧壁上，电机(9)固定在机房主体(1)腔室的左端中部，电机(9)的输出端与第一转动轴(10)连接，并且第一转动轴(10)与第一固定板(11)转动连接，第一固定板(11)固定在机房主体(1)腔室的顶端中部，两组第一皮带轮(12)分别固定在第一转动轴(10)和第二转动轴(14)上，并且两组第一皮带轮(12)之间通过第一皮带(13)传动连接，第二转动轴(14)与第一固定板(11)以及吸尘箱(15)转动连接，吸尘箱(15)固定在机房主体(1)腔室的顶端右侧，并且吸尘机(16)固定在吸尘箱(15)的左端上部，两组固定块(17)分别固定在吸尘箱(15)左右两端内侧壁上，收缩杆(18)固定在固定块(17)的底端，并且弹簧(19)固定套装在收缩杆(18)上，收缩杆(18)的底端与安装板(20)的顶端连接，安装板(20)的顶端设置有固定槽，顶端左右两侧设置有开口，并且吸尘网(21)固定在安装板(20)的固定槽内，凸轮(22)与安装板(20)的底端中部滚动接触，并且凸轮(22)固定在第二转动轴(14)的右端，两组收集盒(23)分别放置在吸尘箱(15)底端内侧壁的左右两侧，并位于安装板(20)开口的下方，并且T型吸尘管(24)固定在吸尘箱(15)的底端，并与吸尘箱(15)连通，T型吸尘管(24)的底端设置有多组吸尘嘴。
2.如权利要求1所述的一种污水处理用曝气风机，其特征在于，还包括两组第二皮带轮(25)、第二皮带(26)、第三转动轴(27)、第二固定板(28)、固定块(29)和多组扇叶(30)，两组第二皮带轮(25)分别固定在第一转动轴(10)和第三转动轴(27)上，并位于第一皮带轮(12)的左侧，两组第二皮带轮(25)之间通过第二皮带(26)传动连接，并且第三转动轴(27)与第二固定板(28)转动连接，第二固定板(28)固定在机房主体(1)腔室底端左侧，固定块(29)固定在第三转动轴(27)的右端，并且多组扇叶(30)均匀固定在固定块(29)的外侧壁上。
3.如权利要求2所述的一种污水处理用曝气风机，其特征在于，还包括封板(31)、多组紧固螺栓(32)和两组把手(33)，吸尘箱(15)的前端底部设置有开口，封板(31)将开口覆盖住，并且封板(31)与吸尘箱(15)通过多组紧固螺栓(32)螺装连接，两组把手(33)分别对称固定在封板(31)前端的左右两侧。
4.如权利要求3所述的一种污水处理用曝气风机，其特征在于，还包括密封圈(34)，密封圈(34)固定在第二转动轴(14)与吸尘箱(15)的连接处。
5.如权利要求4所述的一种污水处理用曝气风机，其特征在于，还包括隔震垫(35)，隔震垫(35)固定在支撑架(4)和曝气风机主体(5)之间。
6.如权利要求5所述的一种污水处理用曝气风机，其特征在于，弹簧(19)的材质为弹簧钢。
说明书
一种污水处理用曝气风机
技术领域
本实用新型涉及风机设备的技术领域，特别是涉及一种污水处理用曝气风机。
背景技术
一种污水处理用曝气风机是用于污水处理的辅助装置，其在风机设备的领域中得到了广泛的使用；现有的污水处理厂在布置曝气风机时，通常是将曝气风机简单的布置在机房内，机房内的灰尘会覆盖在曝气风机上，影响风机的散热，导致曝气风机容易受热老化，导致装置的使用寿命降低。
实用新型内容
为解决上述技术问题，本实用新型提供一种既避免了灰尘长时间覆盖住曝气风机主体上，影响散热，确保曝气风机主体的使用寿命，又避免了频繁更换吸尘网，提高其经济使用性的污水处理用曝气风机。
本实用新型的一种污水处理用曝气风机，包括机房主体、第一防尘网、支撑架、曝气风机主体、曝气管、两组第二防尘网、电机、第一转动轴、第一固定板、两组第一皮带轮、第一皮带、第二转动轴、吸尘箱、吸尘机、两组固定块、两组收缩杆、两组弹簧、安装板、吸尘网、凸轮、两组收集盒和T型吸尘管，机房主体的内部设置有腔室，左端上部设置有多组进气孔，第一防尘网将多组进气孔覆盖住，并且第一防尘网固定在机房主体腔室的左端，曝气风机主体通过支撑架固定在机房主体腔室的底端右侧，曝气管与曝气风机主体的输出端连接，并且曝气管的另一端与外界的污水处理池连通，机房主体的右端底部设置有多组散热孔，并位于曝气管的上下两侧，并且两组第二防尘网将散热孔覆盖住，并固定在机房主体腔室的右端内侧壁上，电机固定在机房主体腔室的左端中部，电机的输出端与第一转动轴连接，并且第一转动轴与第一固定板转动连接，第一固定板固定在机房主体腔室的顶端中部，两组第一皮带轮分别固定在第一转动轴和第二转动轴上，并且两组第一皮带轮之间通过第一皮带传动连接，第二转动轴与第一固定板以及吸尘箱转动连接，吸尘箱固定在机房主体腔室的顶端右侧，并且吸尘机固定在吸尘箱的左端上部，两组固定块分别固定在吸尘箱左右两端内侧壁上，收缩杆固定在固定块的底端，并且弹簧固定套装在收缩杆上，收缩杆的底端与安装板的顶端连接，安装板的顶端设置有固定槽，顶端左右两侧设置有开口，并且吸尘网固定在安装板的固定槽内，凸轮与安装板的底端中部滚动接触，并且凸轮固定在第二转动轴的右端，两组收集盒分别放置在吸尘箱底端内侧壁的左右两侧，并位于安装板开口的下方，并且T型吸尘管固定在吸尘箱的底端，并与吸尘箱连通，T型吸尘管的底端设置有多组吸尘嘴。
本实用新型的一种污水处理用曝气风机，还包括两组第二皮带轮、第二皮带、第三转动轴、第二固定板、固定块和多组扇叶，两组第二皮带轮分别固定在第一转动轴和第三转动轴上，并位于第一皮带轮的左侧，两组第二皮带轮之间通过第二皮带传动连接，并且第三转动轴与第二固定板转动连接，第二固定板固定在机房主体腔室底端左侧，固定块固定在第三转动轴的右端，并且多组扇叶均匀固定在固定块的外侧壁上。
本实用新型的一种污水处理用曝气风机，还包括封板、多组紧固螺栓和两组把手，吸尘箱的前端底部设置有开口，封板将开口覆盖住，并且封板与吸尘箱通过多组紧固螺栓螺装连接，两组把手分别对称固定在封板前端的左右两侧。
本实用新型的一种污水处理用曝气风机，还包括密封圈，密封圈固定在第二转动轴与吸尘箱的连接处。
本实用新型的一种污水处理用曝气风机，还包括隔震垫，隔震垫固定在支撑架和曝气风机主体之间。
本实用新型的一种污水处理用曝气风机，弹簧的材质为弹簧钢。
与现有技术相比本实用新型的有益效果为：通过进气孔和散热孔的配合使机房主体内形成空气通路，并通过第一防尘网和第二防尘网对进入到机房主体内的空气进行吸尘过滤，并通过曝气风机主体和曝气管的配合向污水处理池内进行曝气，同时通过吸尘箱、吸尘机吸尘网和T型吸尘管的配合使用，吸收覆盖在曝气风机主体上的灰尘，并通过电机带动第一转动轴和第一皮带轮转动，两组第一皮带轮之间通过第一皮带传动连接，使得第二转动轴带动凸轮转动，从而使得安装板在固定块、收缩杆和弹簧的配合使用下，带动吸尘网上下震动，使得吸尘网上的灰尘脱落，并通过收集盒进行收集，既避免了灰尘长时间覆盖住曝气风机主体上，影响散热，确保曝气风机主体的使用寿命，又避免了频繁更换吸尘网，提高装置的经济使用性。
（发明人：姚桂全）
