高新高效反硝化深床滤池

发布时间:2022-11-29 10:28:20  中国污水处理工程网

申请日2021.06.15

公开日期2021.12.07

IPC分类C02F9/14

摘要

本实用新型提供了一种高效反硝化深床滤池,属于滤池技术领域,包括滤池本体、安装组件和混合组件。安装组件中的安装板固定连接于滤池本体,安装架滑动连接于安装板,壳体固定连接于安装架内。混合组件中的电机固定连接于安装架,转轴固定连接于电机,且转轴转动连接于安装架与壳体,转筒设置于壳体内,并开设有出水孔,且转筒固定连接于转轴,进水管转动连接于转筒,且进水管贯穿于壳体与安装架,水泵连通于进水管,出水管连通于水泵远离进水管的一端,置料板固定连接于壳体靠近滤池本体的一端,且置料板开设有通孔。该装置能够使得污水和碳源等药剂进行充分的混合,进而提高了其融合效率,而且还能够提高滤池中过滤的效果。


权利要求

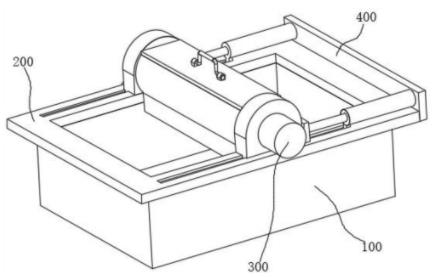

1.一种高效反硝化深床滤池,其特征在于,包括

滤池本体(100);

安装组件(200),所述安装组件(200)包括安装板(210)、安装架(220)和壳体(230),所述安装板(210)固定连接于所述滤池本体(100),所述安装架(220)滑动连接于所述安装板(210)远离所述滤池本体(100)的一侧,所述壳体(230)固定连接于所述安装架(220)内;

混合组件(300),所述混合组件(300)包括电机(310)、转轴(320)、转筒(330)、进水管(340)、水泵(350)、出水管(360)和置料板(370),所述电机(310)固定连接于所述安装架(220),所述转轴(320)固定连接于所述电机(310),且所述转轴(320)转动连接于所述安装架(220)与所述壳体(230),所述转筒(330)设置于所述壳体(230)内,并开设有出水孔(331),且所述转筒(330)固定连接于所述转轴(320),所述进水管(340)转动连接于所述转筒(330)远离所述转轴(320)的一端,且所述进水管(340)贯穿于所述壳体(230)与所述安装架(220),所述水泵(350)连通于所述进水管(340),所述出水管(360)连通于所述水泵(350)远离所述进水管(340)的一端,所述置料板(370)固定连接于所述壳体(230)靠近所述滤池本体(100)的一端,且所述置料板(370)开设有通孔(371)。

2.根据权利要求1所述的一种高效反硝化深床滤池,其特征在于,还包括移动组件(400),所述移动组件(400)包括固定板(410)和驱动件(420),所述固定板(410)固定连接于所述安装板(210),所述驱动件(420)的一端固定连接于所述固定板(410),所述驱动件(420)的另一端固定连接于所述安装架(220)。

3.根据权利要求1所述的一种高效反硝化深床滤池,其特征在于,所述安装架(220)固定连接有滑块(221),所述安装板(210)开设有滑槽(211),所述滑块(221)能够容置于所述滑槽(211),并能够沿所述滑槽(211)滑动。

4.根据权利要求1所述的一种高效反硝化深床滤池,其特征在于,所述壳体(230)远离所述滤池本体(100)的一端,设置有密封盖(231)。

5.根据权利要求1所述的一种高效反硝化深床滤池,其特征在于,所述出水孔(331)设置有多个且分别沿所述转筒(330)的周向均匀分布。

6.根据权利要求2所述的一种高效反硝化深床滤池,其特征在于,所述驱动件(420)可以为气缸、电动推杆、液压缸以及丝杆中的任意一种。

7.根据权利要求1所述的一种高效反硝化深床滤池,其特征在于,所述通孔(371)设置有多个且均匀分布于所述置料板(370)。

8.根据权利要求4所述的一种高效反硝化深床滤池,其特征在于,所述密封盖(231)设置有把手(2311),所述把手(2311)被构造成用于打开密封盖(231)。

9.根据权利要求1所述的一种高效反硝化深床滤池,其特征在于,所述进水管(340)通过轴承转动连接于所述转筒(330)。

10.根据权利要求1所述的一种高效反硝化深床滤池,其特征在于,所述转筒(330)的外直径小于所述壳体(230)的内直径。

说明书

一种高效反硝化深床滤池

技术领域

本实用新型涉及滤池技术领域,具体而言,涉及一种高效反硝化深床滤池。

背景技术

深床滤池通常用于水处理中悬浮物的去除,单层均质滤料或多层滤料滤池,滤床相对比传统快滤池较深,多为下流式重力滤池。滤料为天然石英砂,多层滤料为无烟煤、石英砂和石榴石等。每种滤料的粒径按上小下大的顺序进行排列。水力负荷和硝酸盐容积负荷设计恰当,深床滤池也可具有反硝化脱氮的功能,同步去除悬浮物和硝酸盐。

通常在进行投入滤池之前需要进行污水和碳源等药剂的混合,但是现有的搅拌融合装置的融合效率过低,进而导致投入滤池后过滤的效果也不太理想。

实用新型内容

为了弥补以上不足,本实用新型提供了一种高效反硝化深床滤池,旨在改善污水和碳源等药剂搅拌融合效果不理想的问题。

本实用新型是这样实现的:本实用新型提供一种高效反硝化深床滤池,包括滤池本体、安装组件和混合组件。

所述安装组件包括安装板、安装架和壳体,所述安装板固定连接于所述滤池本体,所述安装架滑动连接于所述安装板远离所述滤池本体的一侧,所述壳体固定连接于所述安装架内。

所述混合组件包括电机、转轴、转筒、进水管、水泵、出水管和置料板,所述电机固定连接于所述安装架,所述转轴固定连接于所述电机,且所述转轴转动连接于所述安装架与所述壳体,所述转筒设置于所述壳体内,并开设有出水孔,且所述转筒固定连接于所述转轴,所述进水管转动连接于所述转筒远离所述转轴的一端,且所述进水管贯穿于所述壳体与所述安装架,所述水泵连通于所述进水管,所述出水管连通于所述水泵远离所述进水管的一端,所述置料板固定连接于所述壳体靠近所述滤池本体的一端,且所述置料板开设有通孔。

在本实用新型的一种实施例中,还包括移动组件,所述移动组件包括固定板和驱动件,所述固定板固定连接于所述安装板,所述驱动件的一端固定连接于所述固定板,所述驱动件的另一端固定连接于所述安装架。

在本实用新型的一种实施例中,所述安装架固定连接有滑块,所述安装板开设有滑槽,所述滑块能够容置于所述滑槽,并能够沿所述滑槽滑动。

在本实用新型的一种实施例中,所述壳体远离所述滤池本体的一端,设置有密封盖。

在本实用新型的一种实施例中,所述出水孔设置有多个且分别沿所述转筒的周向均匀分布。

在本实用新型的一种实施例中,所述驱动件可以为气缸、电动推杆、液压缸以及丝杆中的任意一种。

在本实用新型的一种实施例中,所述通孔设置有多个且均匀分布于所述置料板。

在本实用新型的一种实施例中,所述密封盖设置有把手,所述把手被构造成用于打开密封盖。

在本实用新型的一种实施例中,所述进水管通过轴承转动连接于所述转筒。

在本实用新型的一种实施例中,所述转筒的外直径小于所述壳体的内直径。

本实用新型的有益效果是:本实用新型通过上述设计得到的一种高效反硝化深床滤池,使用时,首先将碳源等药剂放置于壳体下方的置料板上,进而启动水泵和电机,水泵会将污水通过出水管吸入,然后通过进水管流入转筒内,而电机会驱动转轴进行转动,进而转轴带动转筒在进水管上进行转动,进而通过离心作用,使得转筒内的污水以较强的转速通过出水孔转出,进而污水会冲击到置料板上的碳源以及药剂等,进而能够将污水和碳源等药剂进行混合,然后通过置料板上的通孔流入到滤池本体中,然后进行过滤作业;

该装置能够使得污水和碳源等药剂进行充分的混合,进而提高了其融合效率,而且还能够提高滤池中过滤的效果。

(发明人:余昌辉)
