申请日2021.02.05
公开日期2021.12.10
IPC分类B01D36/04
摘要
本实用新型提供一种含煤废水过滤系统，属于废水净化技术领域。所述系统包括依次连通的含煤废水收集池，含煤废水管，过滤器，清水管以及清水收集罐；所述过滤器通过煤泥排出管与导料槽连通；所述过滤器还连通有压缩空气。本实用新型系统结构简单，操作方便，通过系统处理后的水质可满足输煤系统的喷雾除尘以及冲洗水的使用要求。本实用新型系统无需设置污水加药处理装置，可节省初次投资及后期运行成本；含煤废水经本系统处理后可以实现处理回用，无需布置含煤废水输送管道集中处理，节约了成本，也减小了含煤废水输送管道堵塞风险；处理后的煤泥随皮带机输送到锅炉或其它装置，无煤泥排出，无需设置煤泥转运，减少了转运过程中的环境污染。
权利要求
1.一种含煤废水过滤系统，其特征在于，所述系统包括依次连通的含煤废水收集池，含煤废水管，过滤器，清水管以及清水收集罐；所述过滤器通过煤泥排出管与导料槽连通；所述过滤器还连通有压缩空气。
2.如权利要求1所述一种含煤废水过滤系统，其特征在于，所述过滤器包括过滤器外壳以及设置在过滤器外壳内的金属滤网。
3.如权利要求1所述一种含煤废水过滤系统，其特征在于，所述含煤废水管上设置有泵和止回阀。
4.如权利要求1所述一种含煤废水过滤系统，其特征在于，所述清水管上设置有清水出水流量开关以及清水出水电磁阀。
5.如权利要求1所述一种含煤废水过滤系统，其特征在于，所述煤泥排出管上设置有煤泥排出阀。
6.如权利要求1所述一种含煤废水过滤系统，其特征在于，所述过滤器与压缩空气的连通管道上设置有反吹电磁阀。
7.如权利要求1所述一种含煤废水过滤系统，其特征在于，所述导料槽设置在皮带机上。
说明书
一种含煤废水过滤系统
技术领域
本实用新型属于废水净化技术领域，具体为一种含煤废水过滤系统。
背景技术
煤作为燃煤锅炉和煤化工的主要原料，在输送和破碎过程中不可避免的会产生煤尘。部分企业采用了湿法除尘器，即用水来洗涤转运中产生的含煤尘的气体，洗涤以后的水形成含煤废水。部分企业采用布袋或静电除尘器收集煤尘，但为了防止收集到的煤尘重新返回皮带机输送系统造成二次扬尘，往往在收集到的煤尘中加水，搅拌后排入含煤废水坑。此外，除了设置必要的除尘抑尘设施外，运行人员还要定期对输煤栈桥、转运站、煤仓间、磨(碎)煤机室等部位水冲洗，冲洗后的排水也会形成含煤废水。为水资源的重复利用，需先处理含煤废水然后再作为抑尘或冲洗水循环利用。目前一般处理工艺为先设置地下式的积水坑，将含煤废水引流至地坑，然再用渣浆泵打至煤灰废水处理池集中进行处理。
由于含煤废水中含煤泥较多，煤泥很容易在系统停运时在管道中沉积下来，最终造成管道完全堵塞，清理起来非常困难。在北方，冲洗水管道还需要防冻，往往需要将管道埋到冻土层以下，一旦堵管，需要将管道挖出后割断进行清理，清理工作更加困难。另外，一般的煤灰废水集中处理系统较复杂，占地大，且需要加入絮凝剂助凝剂等化学药品以加速沉淀冲洗水中的煤颗粒，不仅维护工作量大且运行费用高。
现有的含煤废水处理系统目前存在的问题包括：1.含煤废水需用管道输送到专门的含煤废水集中处理装置，管道很容易被煤泥堵塞。2.含煤废水集中处理装置的运行费用高，维护工作量大。3.含煤废水处理装置处理后的煤泥需要专门的装置处理或人工清理，工作强度大且故障率高。4.煤泥外运容易造成固体废物污染。
一般来说通过煤灰废水集中处理后的废水一般可以达到固含量≤10mg/L，但实际的输煤系统的冲洗水和喷淋降尘等用水的水质一般要求仅为固含量≤50mg/L。因此，需研究和改进处理方法，使处理后的废水既能满足输煤系统冲洗以及除尘降尘用水的使用要求，又能简化煤灰废水集中处理系统，减少加药和煤泥外运，降低含煤废水处理系统的运行费用和维护工作量。
实用新型内容
本实用新型的目的在于提供一种含煤废水过滤系统，将含煤废水从废水池输送至过滤器进行过滤，过滤后的水输送至清水收集罐储存，当清水管流量较小时，采用压缩空气对锅炉器进行反吹，反吹的煤泥导入皮带机尾部导料槽，通过皮带机将煤泥混在煤中一起送走。
本实用新型目的通过以下技术方案来实现：

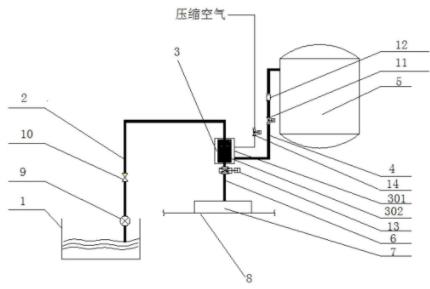

一种含煤废水过滤系统，所述系统包括依次连通的含煤废水收集池，含煤废水管，过滤器，清水管以及清水收集罐；所述过滤器通过煤泥排出管与导料槽连通；所述过滤器还连通有压缩空气。
进一步，所述过滤器包括过滤器外壳以及设置在过滤器外壳内的金属滤网。
进一步，所述含煤废水管上设置有泵和止回阀。
进一步，所述清水管上设置有清水出水流量开关以及清水出水电磁阀。
进一步，所述煤泥排出管上设置有煤泥排出阀。
进一步，所述过滤器与压缩空气的连通管道上设置有反吹电磁阀。
进一步，所述导料槽设置在皮带机上。
含煤废水首先在含煤废水收集池内经过初步沉淀，大颗粒的煤沉积后，用泵将收集池内上部较清液体输送到含金属滤网的过滤器中进行过滤，过滤后的清水通过清水管流到清水收集罐中储存，含煤废水中的煤尘和水混合后形成的煤泥在过滤过程中附着到金属滤网上，由压缩空气反吹后直接落入皮带机的导料槽内，通过皮带机输运走。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型系统结构简单，操作方便，通过系统处理后的水质可满足输煤系统的喷雾除尘以及冲洗水的使用要求。
本实用新型系统无需另设置污水加药处理装置，可节省初次投资及后期运行成本；含煤废水经本系统处理后就可以实现处理回用，无需布置含煤废水输送管道集中处理，节约了成本，也减小了含煤废水输送管道堵塞风险；处理后的煤泥随皮带机输送到锅炉或其它工艺装置，无煤泥排出，无需设置煤泥转运，减少了转运过程中的环境污染。
（发明人：林勇; 秦泽华; 张志实; 郑建明; 郑永康）
