申请日2021.04.08
公开日期2021.12.03
IPC分类B08B15/04;B01D53/04
摘要
一种污水处理池的除臭装置，包括底座,所述底座上端设有凹槽，所述凹槽内壁对称设有固定槽，所述固定槽内壁固定安装有伸缩杆，所述伸缩杆未连接所述固定槽的一端固定连接有嵌入块，所述凹槽内壁对称设有T形槽，所述凹槽内壁对称设有齿条，所述凹槽内活动安装有升降组件，所述升降组件包括升降板，所述升降板上端设有定位块，所述升降板下端固定连接有减震组件，所述升降板下端对称设有电机箱，所述电机箱内设有电机，所述电机输出轴固定连接有运动齿轮，所述运动齿轮贯穿电机箱外壁和齿条相啮合，所述升降板外壁对称设有限位块，限位块和T形槽相配合，所述升降板上端活动安装有除臭箱，所述除臭箱外壁对称设有嵌入槽，方便安装和拆卸。
权利要求

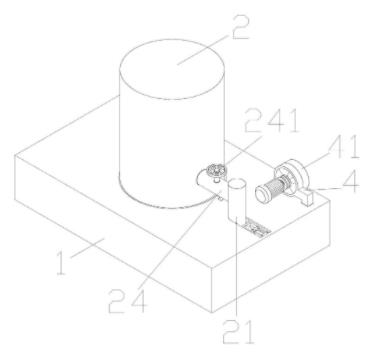

1.一种污水处理池的除臭装置，包括底座（1）,其特征在于：所述底座（1）上端设有凹槽（11），所述凹槽（11）内壁对称设有固定槽（12），所述固定槽（12）内壁固定安装有伸缩杆（181），所述伸缩杆（181）未连接所述固定槽（12）的一端固定连接有嵌入块（18），所述凹槽（11）内壁对称设有T形槽（13），所述凹槽（11）内壁对称设有齿条（14），所述凹槽（11）内活动安装有升降组件（3），所述升降组件（3）包括升降板（34），所述升降板（34）上端设有定位块（351），所述升降板（34）下端固定连接有减震组件（31），所述升降板（34）下端对称设有电机箱（32），所述电机箱（32）内设有电机，所述电机输出轴固定连接有运动齿轮（321），所述运动齿轮（321）贯穿所述电机箱（32）外壁和所述齿条（14）相啮合，所述升降板（34）外壁对称设有限位块（33），所述限位块（33）和所述T形槽（13）相配合，所述升降板（34）上端活动安装有除臭箱（2），所述除臭箱（2）外壁对称设有嵌入槽（22），所述嵌入槽（22）和所述嵌入块（18）相配合，所述除臭箱（2）底部设有定位槽（23），所述除臭箱（2）外壁贯穿设有出水管（24），所述出水管（24）未连接除臭箱（2）的一端活动连接有连接管（21），所述连接管（21）外壁对称设有滑块（211）。
2.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于：所述定位槽（23）和所述定位块（351）截面均为三角形。
3.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于：所述减震组件（31）包括减震套（311），所述减震套（311）内固定安装有弹簧（312），所述弹簧（312）未连接减震套（311）的一端固定安装有第一连接板（313），所述第一连接板（313）上端固定连接有减震柱（314），所述减震柱（314）未连接第一连接板（313）的一端贯穿减震套（311）固定连接有第二连接板（315）。
4.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于：所述底座（1）上端面设有安装槽（15），所述安装槽（15）内壁对称设有滑槽（16），所述安装槽（15）内壁一侧设有通孔（17），所述安装槽（15）内未设有通孔（17）的一端固定安装有气泵，所述滑块（211）和滑槽（16）相配合。
5.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于：所述出水管（24）上端面设有阀门（241）。
6.根据权利要求1所述的一种污水处理池的除臭装置，其特征在于：所述底座（1）上端面活动安装有离心风机（4），所述离心风机（4）吸气端贯穿底座（1）。
7.根据权利要求6所述的一种污水处理池的除臭装置，其特征在于：所述离心风机（4）输出端设有活性炭过滤板（41）。
说明书
一种污水处理池的除臭装置
技术领域
本实用新型主要涉及污水处理的技术领域，具体为一种污水处理池的除臭装置。
背景技术
在现有的污水池除臭的技术领域中，根据专利文献CN202020059853.3一种污水处理池除臭装置，包括污水处理池，所述污水处理池顶部两侧安装有安装座，所述安装座上端安装有连接座，所述连接座顶部安装有防护罩，所述防护罩顶端中部安装有换气管，所述换气管的数量为多组，所述换气管内部顶端安装有活性炭过滤板，所述活性炭过滤板底部且位于换气管内部两侧对称安装有电机架，所述电机架内侧安装有换气扇，所述防护罩右侧顶部安装有蓄电池。本实用新型通过安装螺栓贯穿于安装座后与污水处理池两侧顶端固定连接，此时再通过连接螺栓贯穿于连接座后与安装座固定连接从而实现防护罩位于污水处理池顶部的安装固定工作，但该实用新型不方便安装和拆卸。
实用新型内容
本实用新型主要提供了一种污水处理池的除臭装置，用以解决上述背景技术中提出的技术问题。
本实用新型解决上述技术问题采用的技术方案为：一种污水处理池的除臭装置，包括底座,所述底座上端设有凹槽，所述凹槽内壁对称设有固定槽，所述固定槽内壁固定安装有伸缩杆，所述伸缩杆未连接所述固定槽的一端固定连接有嵌入块，所述凹槽内壁对称设有T形槽，所述凹槽内壁对称设有齿条，所述凹槽内活动安装有升降组件，所述升降组件包括升降板，所述升降板上端设有定位块，所述升降板下端固定连接有减震组件，所述升降板下端对称设有电机箱，所述电机箱内设有电机，所述电机输出轴固定连接有运动齿轮，所述运动齿轮贯穿电机箱外壁和齿条相啮合，所述升降板外壁对称设有限位块，所述限位块和所述T形槽相配合，所述升降板上端活动安装有除臭箱，所述除臭箱外壁对称设有嵌入槽，所述嵌入槽和嵌入块相配合，所述除臭箱底部设有定位槽，所述除臭箱外壁贯穿设有出水管，所述出水管未连接除臭箱的一端活动连接有连接管，所述连接管外壁对称设有滑块，方便对除臭箱安装和拆卸，便于后续维修。
进一步的，所述定位槽和所述定位块均为三角形，三角形设计更方便定位。
进一步的，所述减震组件包括减震套，所述减震套内固定安装有弹簧，所述弹簧未连接减震套的一端固定连接有第一连接板，所述第一连接板上端固定连接有减震柱，所述减震柱未连接第一连接板的一端贯穿减震套固定连接有第二连接板，此设计有减震作用，还能对升降组件上升高度进行限位。
进一步的，所述底座上端面设有安装槽，所述安装槽内壁对称设有滑槽，所述安装槽内壁一侧设有通孔，所述安装槽内未设有通孔的一端固定安装有气泵，所述滑块和滑槽相配合，拆除连接在除臭箱上的连接管，方便对除臭箱进行安装和拆卸。
进一步的，所述出水管上端面设有阀门，控制除臭后水的流出。
进一步的，所述底座上端面活动安装有离心风机，所述离心风机吸气端贯穿底座，吸出污水池内臭气。
进一步的，所述离心风机输出端设有活性炭过滤板，吸出臭气后过滤。
与现有技术相比，本实用新型的有益效果为：
此设计通过除臭箱和底座的活动连接对除臭箱进行安装和拆卸；
进一步的除臭箱通过定位槽和定位块进行定位；
进一步通过伸缩杆带动嵌入块在嵌入槽和固定槽内伸缩，能够对除臭箱进行固定和松开；
进一步的升降组件通过运动齿轮和齿条配合进行上升和下降；
进一步的通过T形槽和限位块配合保持除臭箱升降时的稳定性。
（发明人：钟学强; 郝忠虎）
