申请日2021.11.01
公开日期2021.12.17
IPC分类C02F9/14;C02F103/30
摘要
本发明公开了一种印染废水综合预处理装置及其方法，装置包括依次连接的进水管网、集水池、调节池、混凝‑沉淀池、污水换热器、生化池、二沉池以及磁混凝池；集水池包括偏酸性废水收集区域和偏强碱性废水收集区域，进水管网设置有pH联动开关三通阀门，pH联动开关三通阀门分别可选择地与偏酸性废水收集区域、偏强碱性废水收集区域、调节池连接；二沉池的底部设有污泥出口，污泥出口分别通过管道与调节池、生化池和污泥浓缩池连通；污泥浓缩池依次连接有污泥厌氧消化池和污泥脱水机。本发明在整体流程中对pH、水质和水温变化适应性好，耐冲击性强、稳定性好、药剂使用量少、污泥量少、污水综合处理效率高且成本较低。
权利要求

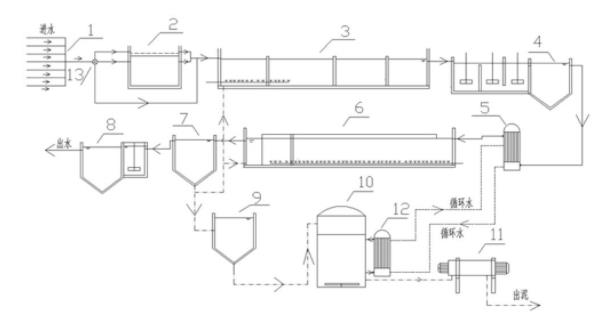

1.一种印染废水综合预处理装置，其特征在于，包括依次连接的进水管网、集水池、调节池、混凝-沉淀池、污水换热器、生化池、二沉池以及磁混凝池；
所述集水池包括偏酸性废水收集区域和偏强碱性废水收集区域，所述进水管网设置有pH联动开关三通阀门，所述pH联动开关三通阀门分别可选择地与偏酸性废水收集区域、偏强碱性废水收集区域、调节池连接；
所述二沉池的底部设有污泥出口，所述污泥出口分别通过管道与调节池、生化池和污泥浓缩池连通，所述调节池的底部设有曝气装置；所述污泥浓缩池依次连接有污泥厌氧消化池和污泥脱水机，所述污泥厌氧消化池连接有污泥换热器。
2.根据权利要求1所述的一种印染废水综合预处理装置，其特征在于，所述调节池与混凝-沉淀池之间的管道设有液碱加药位点。
3.根据权利要求1所述的一种印染废水综合预处理装置，其特征在于，所述混凝-沉淀池包括快混池、一级慢混池、二级慢混池和沉淀池。
4.根据权利要求3所述的一种印染废水综合预处理装置，其特征在于，所述快混池设有助凝剂投加管道，所述助凝剂投加管道设有分别通往一级慢混池和二级慢混池的分支管道，所述分支管道上设有阀门。
5.根据权利要求1所述的一种印染废水综合预处理装置，其特征在于，所述生化池设有A2O氧化沟。
6.根据权利要求1所述的一种印染废水综合预处理装置，其特征在于，所述磁混凝池包括混合池和澄清池。
7.根据权利要求1所述的一种印染废水综合预处理装置，其特征在于，所述污泥厌氧消化池设有污泥循环出口和污泥循环入口，污泥循环出口和污泥循环入口之间设置污泥换热器。
8.根据权利要求7所述的一种印染废水综合预处理装置，其特征在于，所述污水换热器与污泥换热器的介质循环流通。
9.如权利要求1所述的一种印染废水综合预处理装置的预处理方法，其特征在于，包括如下步骤：
(1)进水管网利用pH联动开关三通阀门分别将pH在7.0以下的偏酸性废水与pH在9.0以上的偏强碱性废水通往偏酸性废水收集区域和偏强碱性废水收集区域，pH在7.0-9.0范围的中性和偏弱碱性废水通往调节池；
(2)集水池进行水质水量的初步调整，通过管道将偏酸性废水与偏强碱性废水按比例混合至pH 8.0-8.5传输至调节池；
(3)废水在调节池进行混合及水质水量的再次调整，并利用底部设置的曝气装置和二沉池回流的部分污泥对污水进行预处理，然后进入混凝-沉淀池；
(4)混凝-沉淀池出水通过污水换热器将温度降到40℃以下后进入生化池；
(5)生化池采用氧化沟工艺进行COD降解和脱氮除磷；
(6)生化池出水进入二沉池进行分离沉淀，二沉池部分污泥回流到调节池，部分污泥回流到生化池，剩余污泥进入污泥浓缩池，污泥浓缩池内的污泥浓缩后进入厌氧消化池，之后在污泥脱水机脱水后进行外送处理；
(7)二沉池出水进入磁混凝池进行处理后出水。
说明书
一种印染废水综合预处理装置及其方法
技术领域
本发明涉及废水处理技术领域，具体涉及一种印染废水综合预处理装置及其方法。
背景技术
纺织印染废水具有水量大、水温偏高、有机污染物含量高、水质变化大等特点，属难处理的工业废水之一，目前用于印染废水处理的主要方法有物化法、生化法、化学法以及几种工艺结合的处理方法。对印染废水进行末端集中处理可以充分发挥污水处理设施的规模效应，降低投资和运行成本，提高土地的集约利用率，但是在集中处理实际运行中也存在由于企业生产工艺差异、产品种类不同、前处理方式、排放周期等引起的水质水量波动较大，系统稳定性较差，药剂投加量大、物化效果不稳定，生化冲击较多、出水不稳定等情况。因此选择合适的工艺组合和运行管理模式，做好废水的预处理，改善水质水量，提高废水处理的整体效果，从而确保整个处理系统的稳定性，在印染废水处理中具有极其重要的地位。
采用污水初分类再综合进行预处理的方式，对于水质pH、水量和水温变化具有较好的调整作用，可有效提高混凝效率，减少对生化系统的冲击，并通过后物化进一步保障出水效果，保证了印染废水的整体处理效率和运行稳定性，此外，通过换热装置进行热量循环，利用废水热能进行污泥减量及稳定化处理，可以进一步降低污泥处理成本。
发明内容
本发明的目的在于提供一种印染废水综合预处理装置及其方法，旨在解决上述背景技术提出的现有技术中的问题。
本发明的上述技术问题主要是通过下述技术方案得以解决的：一种印染废水综合预处理装置，包括依次连接的进水管网、集水池、调节池、混凝-沉淀池、污水换热器、生化池、二沉池以及磁混凝池；
所述集水池包括偏酸性废水收集区域和偏强碱性废水收集区域，所述进水管网设置有pH联动开关三通阀门，所述pH联动开关三通阀门分别可选择地与偏酸性废水收集区域、偏强碱性废水收集区域、调节池连接；
所述二沉池的底部设有污泥出口，所述污泥出口分别通过管道与调节池、生化池和污泥浓缩池连通，所述调节池的底部设有曝气装置；所述污泥浓缩池依次连接有污泥厌氧消化池和污泥脱水机，所述污泥厌氧消化池连接有污泥换热器。
作为优选，所述调节池与混凝-沉淀池之间的管道设有液碱加药位点。
作为优选，所述混凝-沉淀池包括快混池、一级慢混池、二级慢混池和沉淀池。
作为优选，所述快混池设有助凝剂投加管道，所述助凝剂投加管道设有分别通往一级慢混池和二级慢混池的分支管道，所述分支管道上设有阀门。
作为优选，所述生化池设有A2O氧化沟。
作为优选，所述磁混凝池包括混合池和澄清池。
作为优选，所述污泥厌氧消化池设有污泥循环出口和污泥循环入口，污泥循环出口和污泥循环入口之间设置污泥换热器。
作为优选，所述污水换热器与污泥换热器的介质循环流通。
一种印染废水综合预处理方法，其特征在于，包括如下步骤：
(1)进水管网利用pH联动开关三通阀门分别将pH在7.0以下的偏酸性废水与pH在9.0以上的偏强碱性废水通往偏酸性废水收集区域和偏强碱性废水收集区域，pH在7.0-9.0范围的中性和偏弱碱性废水通往调节池；
(2)集水池进行水质水量的初步调整，通过管道将偏酸性废水与偏强碱性废水按比例混合至pH 8.0-8.5传输至调节池；
(3)废水在调节池进行混合及水质水量的再次调整，并利用底部设置的曝气装置和二沉池回流的部分污泥对污水进行预处理，然后进入混凝-沉淀池；
(4)混凝-沉淀池出水通过污水换热器将温度降到40℃以下后进入生化池；
(5)生化池采用氧化沟工艺进行COD降解和脱氮除磷；
(6)生化池出水进入二沉池进行分离沉淀，二沉池部分污泥回流到调节池，部分污泥回流到生化池，剩余污泥进入污泥浓缩池，污泥浓缩池内的污泥浓缩后进入厌氧消化池，之后在污泥脱水机脱水后进行外送处理；
(7)二沉池出水进入磁混凝池进行处理后出水。
本发明与现有技术相对比，其有益效果在于：本发明对于水质pH、水量和水温变化具有较好的调整作用，可有效提高混凝效率，减少生化冲击，出水效果稳定，可使出水COD<200mg/L,达到纺织染整工业水污染物排放标准规定的间接排放标准，pH6-9，TN<15mg/L，TP<0.5mg/L，达到纺织染整工业水污染物排放标准规定的直接排放标准，本发明在整体流程中对pH、水质和水温变化适应性好，耐冲击性强、稳定性好、药剂使用量少、污泥量少、污水综合处理效率高且成本较低。
（发明人：任烨; 王一飞; 罗灿; 谢未）
