公布日：2022.01.04
申请日：2021.08.31
分类号：C02F11/12(2019.01)I;C02F11/20(2006.01)I
摘要
本发明公开了一种基于冷消融的污泥低温干燥系统，包括依次连通的低温冷冻箱和真空低温干燥炉。本发明中先通过低温冷冻箱将污泥变成固体状态，方便运输，然后再通过真空低温干燥炉直接将污泥内的的水分升华，达到污泥干燥的效果，节约能耗，且设备不易淤堵。
权利要求书

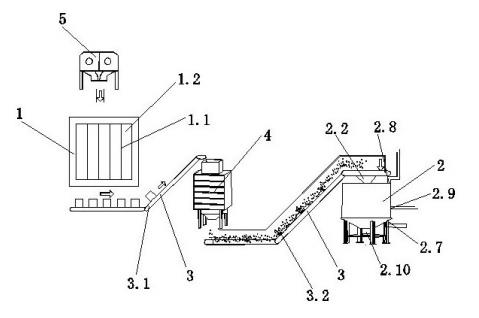

1.一种基于冷消融的污泥低温干燥系统，其特征在于，包括依次设置的低温冷冻箱、真空低温干燥炉以及连通两者的输送装置。
2.根据权利要求1所述的基于冷消融的污泥低温干燥系统，其特征在于，输送装置为输送带。
3.根据权利要求1所述的基于冷消融的污泥低温干燥系统，其特征在于，所述低温冷冻箱和真空低温干燥炉之间另加设有污泥破碎装置；所述低温冷冻箱的出料口和污泥破碎装置的入口之间通过一号输送带连通，所述污泥破碎装置的出口和真空低温干燥炉的入口通过二号输送带连通。
4.根据权利要求1所述的基于冷消融的污泥低温干燥系统，其特征在于，所述真空低温干燥炉包括柱状炉体，柱状炉体顶部设有污泥入口、底部设有污泥出口，所述柱状炉体内设有若干从上至下间隔布置有上污泥导向网和下污泥导向网，所述柱状炉体近顶部处为上污泥导向网，所述上污泥导向网为开口朝下的锥形网状结构且上污泥导向网底部四周设有一圈污泥下落网口，所述下污泥导向网为开口向上的锥形网状结构，所述上污泥导向网的污泥下落网口位于下污泥导向网顶部开口内，下污泥导向网底部设有污泥流通口，所述柱状炉体下部设有热空气入口、顶部设有蒸气出口；柱状炉体上设有抽真空口。
5.根据权利要求4所述的基于冷消融的污泥低温干燥系统，其特征在于，所述上污泥导向网顶部位于水平面上的投影落于污泥入口内。
6.根据权利要求4所述的基于冷消融的污泥低温干燥系统，其特征在于，所述上污泥导向网顶部位于水平面上的投影落于污泥流通口内。
7.根据权利要求1所述的基于冷消融的污泥低温干燥系统，其特征在于，所述低温冷冻箱前端设有和低温冷冻箱连通的污泥储存箱。
8.根据权利要求1所述的基于冷消融的污泥低温干燥系统，其特征在于，所述低温冷冻箱内部设有若干竖直布置的分隔板将低温冷冻箱内部分隔为若干分隔仓，每个分隔仓底部均设有出料口，每个分隔仓内均设有冷凝管，所述冷凝管内设有对穿涡流发生器。
9.根据权利要求4所述的基于冷消融的污泥低温干燥系统，其特征在于，所述柱状炉体近底部处为上污泥导向网，柱状炉体底部为锥形结构。
发明内容
本发明的目的是提供一种基于冷消融的污泥低温干燥系统。
本发明的创新点在于本发明中先通过低温冷冻箱将污泥变成固体状态，方便运输，然后再通过真空低温干燥炉直接将污泥内的的水分升华，达到污泥干燥的效果，节约能耗，且设备不易淤堵。
为实现上述发明目的，本发明的技术方案是：一种基于冷消融的污泥低温干燥系统，其特征在于，包括依次设置的低温冷冻箱、真空低温干燥炉以及连通两者的输送装置。
进一步地，输送装置为输送带。
输送带将低温冷冻后的泥块运输至真空低温干燥炉，运输更为方便，节约了人力。
进一步地，所述低温冷冻箱和真空低温干燥炉之间设有污泥破碎装置；所述低温冷冻箱的出料口和污泥破碎装置的入口之间通过一号输送带连通，所述污泥破碎装置的出口和真空低温干燥炉的入口通过二号输送带连通。在将泥块输送至真空低温干燥炉时先将泥块进行破碎，干燥时更容易干燥。
进一步地，所述真空低温干燥炉包括柱状炉体，柱状炉体顶部设有污泥入口、底部设有污泥出口，所述柱状炉体内设有若干从上至下间隔布置有上污泥导向网和下污泥导向网，所述柱状炉体近顶部处为上污泥导向网，所述上污泥导向网为开口朝下的锥形网状结构且上污泥导向网底部四周设有一圈污泥下落网口，所述下污泥导向网为开口向上的锥形网状结构，所述上污泥导向网的污泥下落网口位于下污泥导向网顶部开口内，下污泥导向网底部设有污泥流通口，所述柱状炉体下部设有热空气入口、顶部设有蒸气出口，柱状炉体上设有抽真空口。污泥经过上污泥导向网和下污泥导向网向下，热风从下往上，由于上污泥导向网和下污泥导向网均为锥形网状结构，污泥下落时形成折流，停留时间更长，且呈伞状分散，分布更均匀，干燥更充分。
进一步地，所述上污泥导向网顶部位于水平面上的投影落于污泥入口内。污泥下落时易于分散。
进一步地，所述上污泥导向网顶部位于水平面上的投影落于污泥流通口内。污泥下落时易于分散。
进一步地，所述低温冷冻箱前端设有和低温冷冻箱连通的污泥储存箱。
进一步地，所述低温冷冻箱内部设有若干竖直布置的分隔板将低温冷冻箱内部分隔为若干分隔仓，每个分隔仓底部均设有出料口，每个分隔仓内均设有冷凝管，所述冷凝管内设有对穿涡流发生器。
进一步地，所述柱状炉体近底部处为上污泥导向网，柱状炉体底部为锥形结构。正好和柱状炉体底部结构向结合，让污泥再经过依次折流，干燥效果更优。
本发明的有益效果是：
1、本发明中先通过低温冷冻箱将污泥变成固体状态，方便运输，然后再通过真空低温干燥炉直接将污泥内的的水分升华，达到污泥干燥的效果，节约能耗，且设备不易淤堵。
2、本发明中的真空低温干燥炉内污泥停留时间长，污泥分布均匀，干燥效果好。
3、本发明中的对穿涡流发生器传热效率更高。
（发明人：付婷;袁斌豪;袁树伟;曹流）
