公布日：2022.03.15
申请日：2022.02.16
分类号：C02F3/12(2006.01)I
摘要
本发明提供一种垃圾焚烧发电厂用综合污水回收处理装置，涉及污水回收处理技术领域。所述垃圾焚烧发电厂用综合污水回收处理装置包括：底座，所述底座的上表面连接有开口向上的活性污泥池，所述底座的上表面通过支架连接有用于向活性污泥池内注水的进水管；折流管，所述折流管与进水管的出水口连接；具有转动功能的缓冲机构，具有转动功能的所述缓冲机构与折流管的竖直段连接。本发明提供的垃圾焚烧发电厂用综合污水回收处理装置具有减小对活性污泥中微生物活性的影响，提高污水处理效果的优点。
权利要求书

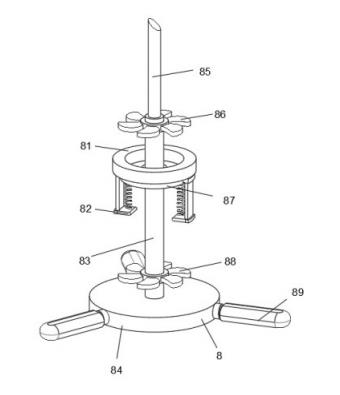

1.一种垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，包括：底座（4），所述底座（4）的上表面连接有开口向上的活性污泥池（3），所述底座（4）的上表面通过支架（1）连接有用于向活性污泥池（3）内注水的进水管（2）；折流管（6），所述折流管（6）与进水管（2）的出水口连接，所述折流管（6）插入到活性污泥内；具有转动功能的缓冲机构（8），具有转动功能的所述缓冲机构（8）与折流管（6）的竖直段连接；具有转动功能的所述缓冲机构（8）包括固定环（81），所述折流管（6）竖直段的内壁固定连接有固定环（81），固定环（81）的下方设有固定盘（87）；所述固定盘（87）的外径大于固定环（81）的内径，且固定盘（87）通过弹性连接组件（82）与固定环（81）弹性连接；所述固定盘（87）转动连接有同心设置的转轴（83），转轴（83）的上端延伸到固定环（81）的上方并固定连接有同心设置的第一叶轮（86）；所述转轴（83）的下端固定连接有用于遮挡折流管（6）竖直段开口的挡盘（84），挡盘（84）的上方设有同心设置的第二叶轮（88），第二叶轮（88）与转轴（83）固定连接。
2.根据权利要求1所述的垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，所述弹性连接组件（82）包括限位杆（821）和侧耳（823），所述固定盘（87）的外表面固定连接有侧耳（823）；所述固定环（81）的下表面固定连接有限位杆（821），限位杆（821）贯穿侧耳（823）并与侧耳（823）滑动连接；所述限位杆（821）的下端固定连接有底板（822），底板（822）的上表面连接压簧（824）的下端，压簧（824）的上端与固定盘（87）的下表面连接。
3.根据权利要求1所述的垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，具有转动功能的所述缓冲机构（8）还包括侧板组件（89），所述侧板组件（89）包括侧板（892），所述挡盘（84）的外侧设有多个围绕其呈均匀圆周排列的侧板（892），侧板（892）通过弹簧（891）与挡盘（84）连接；所述挡盘（84）的外表面固定连接有多个固定套（893），固定套（893）的一端靠近侧板（892）设置，且弹簧（891）位于固定套（893）内；所述挡盘（84）的外表面还固定连接有多个伸缩杆（894），伸缩杆（894）远离挡盘（84）的一端与对应的侧板（892）固定连接，且弹簧（891）串在对应的伸缩杆（894）上。
4.根据权利要求1~3任一所述的垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，所述活性污泥池（3）通过传动轴（9）与底座（4）的上表面转动连接；所述底座（4）的上表面安装有用于驱动活性污泥池（3）水平转动的驱动机构（5）。
5.根据权利要求4所述的垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，所述驱动机构（5）包括电动机（53）和外齿圈（54），所述活性污泥池（3）的外表面固定连接有外齿圈（54）；所述底座（4）的上表面固定连接有电动机（53），电动机（53）的输出端固定连接有主动齿轮（52），主动齿轮（52）与外齿圈（54）相互啮合。
6.根据权利要求1~3任一所述的垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，所述活性污泥池（3）内连接有气囊机构（7），且气囊机构（7）还与折流管（6）的水平段连接。
7.根据权利要求6所述的垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，所述气囊机构（7）包括压板（76）和销轴（77），所述活性污泥池（3）内通过销轴（77）转动连接有倾斜设置的压板（76），压板（76）的下表面连接有弹性气囊（73）；所述销轴（77）的一端贯穿活性污泥池（3）并与涡卷式发条弹簧（71）的一端固定连接；所述涡卷式发条弹簧（71）的另一端与活性污泥池（3）的外表面固定连接；所述折流管（6）水平段的下表面固定连接有固定杆（79），固定杆（79）的下表面滚动连接有滚珠（78）。
8.根据权利要求7所述的垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，所述气囊机构（7）还包括进气管（72）和出气管（75），所述弹性气囊（73）的外表面固定连接有与其相互连通的进气管（72），进气管（72）贯穿活性污泥池（3）设置，且进气管（72）延伸到活性污泥池（3）外部的一段连接有单向进气阀；所述弹性气囊（73）的外表面还固定连接有与其相互连通的出气管（75），出气管（75）上安装有用于控制其内部连通与关闭的单向电磁阀（74）。
9.根据权利要求8所述的垃圾焚烧发电厂用综合污水回收处理装置，其特征在于，所述出气管（75）靠近弹性气囊（73）的底部设置。
发明内容
为解决上述技术问题，本发明提供一种减小对活性污泥中微生物活性的影响的垃圾焚烧发电厂用综合污水回收处理装置。
本发明提供的垃圾焚烧发电厂用综合污水回收处理装置包括：底座，所述底座的上表面连接有开口向上的活性污泥池，所述底座的上表面通过支架连接有用于向活性污泥池内注水的进水管；折流管，所述折流管与进水管的出水口连接，所述折流管插入到活性污泥内；具有转动功能的缓冲机构，具有转动功能的所述缓冲机构与折流管的竖直段连接；具有转动功能的所述缓冲机构包括固定环，所述折流管竖直段的内壁固定连接有固定环，固定环的下方设有固定盘；所述固定盘的外径大于固定环的内径，且固定盘通过弹性连接组件与固定环弹性连接；所述固定盘转动连接有同心设置的转轴，转轴的上端延伸到固定环的上方并固定连接有同心设置的第一叶轮；所述转轴的下端固定连接有用于遮挡折流管竖直段开口的挡盘，挡盘的上方设有同心设置的第二叶轮，第二叶轮与转轴固定连接。
优选的，所述弹性连接组件包括限位杆和侧耳，所述固定盘的外表面固定连接有侧耳；所述固定环的下表面固定连接有限位杆，限位杆贯穿侧耳并与侧耳滑动连接；所述限位杆的下端固定连接有底板，底板的上表面连接压簧的下端，压簧的上端与固定盘的下表面连接。
优选的，具有转动功能的所述缓冲机构还包括侧板组件，所述侧板组件包括侧板，所述挡盘的外侧设有多个围绕其呈均匀圆周排列的侧板，侧板通过弹簧与挡盘连接；所述挡盘的外表面固定连接有多个固定套，固定套的一端靠近侧板设置，且弹簧位于固定套内；所述挡盘的外表面还固定连接有多个伸缩杆，伸缩杆远离挡盘的一端与对应的侧板固定连接，且弹簧串在对应的伸缩杆上。
优选的，所述活性污泥池通过传动轴与底座的上表面转动连接；所述底座的上表面安装有用于驱动活性污泥池水平转动的驱动机构。
优选的，所述驱动机构包括电动机和外齿圈，所述活性污泥池的外表面固定连接有外齿圈；所述底座的上表面固定连接有电动机，电动机的输出端固定连接有主动齿轮，主动齿轮与外齿圈相互啮合。
优选的，所述活性污泥池内连接有气囊机构，且气囊机构还与折流管的水平段连接。
优选的，所述气囊机构包括压板和销轴，所述活性污泥池内通过销轴转动连接有倾斜设置的压板，压板的下表面连接有弹性气囊；所述销轴的一端贯穿活性污泥池并与涡卷式发条弹簧的一端固定连接；所述涡卷式发条弹簧的另一端与活性污泥池的外表面固定连接；所述折流管水平段的下表面固定连接有固定杆，固定杆的下表面滚动连接有滚珠。
优选的，所述气囊机构还包括进气管和出气管，所述弹性气囊的外表面固定连接有与其相互连通的进气管，进气管贯穿活性污泥池设置，且进气管延伸到活性污泥池外部的一段连接有单向进气阀；所述弹性气囊的外表面还固定连接有与其相互连通的出气管，出气管上安装有用于控制其内部连通与关闭的单向电磁阀。
优选的，所述出气管靠近弹性气囊的底部设置。
与相关技术相比较，本发明提供的垃圾焚烧发电厂用综合污水回收处理装置具有如下有益效果：1、本发明在使用时，折流管插入到活性污泥内，使得污水可以进入到活性污泥的内部，有利于污水与活性污泥的充分接触，提高活性污泥对污水的处理效果；折流管插入到活性污泥内部，减小活性污泥与进水管出水口之间的高度差，减小污水对活性污泥的冲击力，进而减小污水的冲击对活性污泥中微生物活性的影响，提高活性污泥对污水的处理效果；污水通过折流管的折流可以减小污水流动的速度，减小污水的冲击力，从而减小污水的冲击对活性污泥中微生物活性的影响，提高活性污泥对污水的处理效果；2、本发明中的第一叶轮、固定盘和第二叶轮等均可以对污水水流起到阻挡的作用，减小污水水流的速度，进而减小污水水流从折流管竖直段出水口排出时的冲击力，从而减小对活性污泥中微生物活性的影响，提高活性污泥对污水的处理效果；3、本发明通过固定盘的运动，以及第一叶轮和第二叶轮的转动均通过水流驱动，从而可以消耗污水水流的冲击能量，减小污水水流从折流管竖直段出水口排出时的冲击力，从而减小对活性污泥中微生物活性的影响，提高活性污泥对污水的处理效果；4、本发明在使用时，当固定盘运动时，第二叶轮可以从折流管竖直段出水口滑出，通过第二叶轮和挡盘的转动可以扰动活性污泥池内的活性污泥，增加活性污泥的流动性，有利于污水与不同位置的活性污泥接触，提高对污水处理的效果；通过第二叶轮的转动，还可以对折流管出水口排出的污水进行拍打，使得水流可以更加分散的流出，进一步有利于污水与不同位置的活性污泥接触，进一步提高对污水处理的效果；5、本发明在使用时，当进水管内不再有污水进入时，在弹性连接组件弹性恢复力的作用下，使得固定盘和挡盘复位，通过挡盘可以对折流管竖直段的出水口进行遮挡，通过固定盘封堵固定环内部的开口，从而减小活性污泥进入到折流管内的量，减小活性污泥在折流管内干燥堵塞折流管内的几率，提高装置使用的可靠性；6、本发明通过活性污泥池的转动可以调整折流管相对于活性污泥池的位置，进而调整污水进水口相对于活性污泥池的位置，使得污水可以与活性污泥充分的接触，进一步提高对污水处理的效果；由于活性污泥池可以转动，且折流管插入到活性污泥池中的活性污泥内，当活性污泥池转动时，通过折流管可以对活性污泥池中的活性污泥进行搅拌，使得污水可以与活性污泥充分的接触。
（发明人：薛保卫;陈学银;岳仁峰;于利发;聂玉奎）
