公布日：2022.12.30
申请日：2022.09.16
分类号：C02F1/04(2006.01)I
摘要
本发明涉及工业废水处理技术领域，尤其涉及一种工业废水蒸发处理系统。所述工业废水蒸发处理系统包括底箱、防溅液组件、散热组件和分液组件，所述底箱内安装有转动连接的丝杆，且丝杆上安装有螺纹连接的隔板，所述隔板上开设有若干个漏孔，且隔板内开设有气体腔。本发明提供的工业废水蒸发处理系统，在对废水进行蒸发工作时，废水通过换热管流进底箱内的隔板上，之后顺着隔板的漏孔进入底箱底部，并且后续的废水会依次流在隔板上，之后再顺着漏孔进入底箱的内底部，随着底箱内的废水不断的增加，由于隔板内的气体腔内填充有氦气，可使隔板变轻，废水的浮力会托着隔板向上移动，避免换热管的废水直接流进底箱内时，会将底箱内的废水溅起的问题。
权利要求书

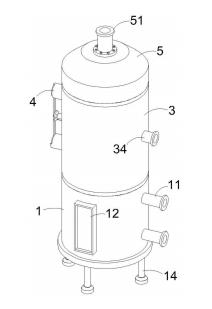

1.一种工业废水蒸发处理系统，其特征在于，包括：底箱(1)，所述底箱(1)的顶部安装有固定连接的蒸发箱(3)，且蒸发箱(3)的顶部安装有固定连接的顶箱(5)；防溅液组件(2)，所述防溅液组件(2)位于底箱(1)内，且防溅液组件(2)包括丝杆(21)、隔板(22)、漏孔(23)和气体腔(24)，所述底箱(1)内安装有转动连接的丝杆(21)，且丝杆(21)上安装有螺纹连接的隔板(22)，所述隔板(22)上开设有若干个漏孔(23)，且隔板(22)内开设有气体腔(24)；散热组件(4)，所述散热组件(4)位于蒸发箱(3)上；分液组件(6)，所述分液组件(6)位于顶箱(5)内。
2.根据权利要求1所述的工业废水蒸发处理系统，其特征在于，所述散热组件(4)包括出风管(41)、进风管(42)、安装架(43)、安装杆(44)、密封板(45)和风机(48)，所述蒸发箱(3)上分别安装有固定连接的出风管(41)和进风管(42)，且蒸发箱(3)上安装有固定连接的安装架(43)，所述安装架(43)上安装有转动连接的安装杆(44)，且安装杆(44)的两端均安装有固定连接的密封板(45)，所述出风管(41)内通过机架安装有固定连接的风机(48)。
3.根据权利要求1所述的工业废水蒸发处理系统，其特征在于，所述蒸发箱(3)的顶部和底部均安装有固定连接的安装板(31)，且安装板(31)上均开设有若干个对接孔(32)，所述蒸发箱(3)顶部和底部的安装板(31)之间安装有若干个换热管(33)，且换热管(33)的两端均与安装板(31)上的对接孔(32)连通。
4.根据权利要求1所述的工业废水蒸发处理系统，其特征在于，所述分液组件(6)包括固定架(61)、旋转电机(62)和弧形板(63)，所述顶箱(5)的内顶壁上安装有固定连接的固定架(61)，且固定架(61)上安装有固定连接的旋转电机(62)，所述旋转电机(62)的输出端安装有两个固定连接的弧形板(63)。
5.根据权利要求2所述的工业废水蒸发处理系统，其特征在于，所述散热组件(4)还包括有驱动电机(46)和限位板(47)，所述安装架(43)上安装有用于驱动安装杆(44)转动的驱动电机(46)，且驱动电机(46)的输出端与安装杆(44)固定连接，所述出风管(41)和进风管(42)上均安装有固定连接的限位板(47)，且安装架(43)位于出风管(41)和进风管(42)之间。
6.根据权利要求1所述的工业废水蒸发处理系统，其特征在于，所述底箱(1)上安装有固定连接的连通管(11)，且底箱(1)上设有观察窗(12)，所述底箱(1)的底部安装有固定连接的下料管(13)。
7.根据权利要求1所述的工业废水蒸发处理系统，其特征在于，所述防溅液组件(2)还包括有固定电机(25)，所述底箱(1)的底部安装有用于驱动丝杆(21)转动的固定电机(25)，且固定电机(25)的输出端与丝杆(21)的底端固定对接，所述气体腔(24)内填充有氦气。
8.根据权利要求4所述的工业废水蒸发处理系统，其特征在于，所述蒸发箱(3)上还安装有固定连接的蒸汽管(34)，且蒸汽管(34)与蒸发箱(3)内相连通。
9.根据权利要求1所述的工业废水蒸发处理系统，其特征在于，所述顶箱(5)的顶部安装有固定连接的进料管(51)，且进料管(51)位于固定架(61)的上方。
10.根据权利要求1所述的工业废水蒸发处理系统，其特征在于，所述底箱(1)的底部安装有四个环形分布的支腿(14)，且支腿(14)的底部均设有承重片。
发明内容
为解决上述技术问题，本发明提供一种工业废水蒸发处理系统。
本发明提供的工业废水蒸发处理系统包括：
底箱，所述底箱的顶部安装有固定连接的蒸发箱，且蒸发箱的顶部安装有固定连接的顶箱；
防溅液组件，所述防溅液组件位于底箱内，且防溅液组件包括丝杆、隔板、漏孔和气体腔，所述底箱内安装有转动连接的丝杆，且丝杆上安装有螺纹连接的隔板，所述隔板上开设有若干个漏孔，且隔板内开设有气体腔；
散热组件，所述散热组件位于蒸发箱上；
分液组件，所述分液组件位于顶箱内。
优选的，所述散热组件包括出风管、进风管、安装架、安装杆、密封板和风机，所述蒸发箱上分别安装有固定连接的出风管和进风管，且蒸发箱上安装有固定连接的安装架，所述安装架上安装有转动连接的安装杆，且安装杆的两端均安装有固定连接的密封板，所述出风管内通过机架安装有固定连接的风机。
优选的，所述蒸发箱的顶部和底部均安装有固定连接的安装板，且安装板上均开设有若干个对接孔，所述蒸发箱顶部和底部的安装板之间安装有若干个换热管，且换热管的两端均与安装板上的对接孔连通。
优选的，所述分液组件包括固定架、旋转电机和弧形板，所述顶箱的内顶壁上安装有固定连接的固定架，且固定架上安装有固定连接的旋转电机，所述旋转电机的输出端安装有两个固定连接的弧形板。
优选的，所述散热组件还包括有驱动电机和限位板，所述安装架上安装有用于驱动安装杆转动的驱动电机，且驱动电机的输出端与安装杆固定连接，所述出风管和进风管上均安装有固定连接的限位板，且安装架位于出风管和进风管之间。
优选的，所述底箱上安装有固定连接的连通管，且底箱上设有观察窗，所述底箱的底部安装有固定连接的下料管。
优选的，所述防溅液组件还包括有固定电机，所述底箱的底部安装有用于驱动丝杆转动的固定电机，且固定电机的输出端与丝杆的底端固定对接，所述气体腔内填充有氦气。
优选的，所述蒸发箱上还安装有固定连接的蒸汽管，且蒸汽管与蒸发箱内相连通。
优选的，所述顶箱的顶部安装有固定连接的进料管，且进料管位于固定架的上方。
优选的，所述底箱的底部安装有四个环形分布的支腿，且支腿的底部均设有承重片。
与相关技术相比较，本发明提供的工业废水蒸发处理系统具有如下有益效果：
1、本发明在对废水进行蒸发工作时，废水通过换热管流进底箱内的隔板上，之后顺着隔板的漏孔进入底箱底部，并且后续的废水会依次流在隔板上，之后再顺着漏孔进入底箱的内底部，随着底箱内的废水不断的增加，由于隔板内的气体腔内填充有氦气，可使隔板变轻，废水的浮力会托着隔板向上移动，避免换热管的废水直接流进底箱内时，会将底箱内的废水溅起的问题，有效地提高了该装置对于固液分离器内水的保护性；
2、本发明在对蒸发箱内的温度进行散热时，打开驱动电机，使其通过安装杆带动密封板转动，将出风管和进风管的管口漏出，之后打开风机，使其产生风力，将蒸发箱内的热量顺着出风管吹出，当蒸发箱内的热量和空气被排出后，外界温度较低的空气会顺着进风管进入蒸发箱，并对蒸发箱内的温度进行降温，避免在需要对蒸发箱内进行维修时，其散热较差，导致容易耽误废水处理的工作效率的问题，有效的提高了该装置的散热能力；
3、本发明在进料时，将废水通过进料管灌进顶箱内，此时固定架会对废水进行阻挡，使废水流到安装板的四周，之后打开旋转电机，使其带动弧形板转动，弧形板转动的过程中，由于弧形板的形状为弧形，在转动的过程中，会带动废水在安装板上均匀的铺散开来，避免传统装置在将废水倒进换热管时，进入换热管内的废水不均匀，导致蒸发效果差的问题，有效的提高了该装置对于废水蒸发工作的辅助性。
（发明人：王建军;龚雪;陈婷婷;张波;王佳）
