公布日：2022.10.21
申请日：2022.06.01
分类号：C02F9/04(2006.01)I;C02F1/52(2006.01)N;B01D33/03(2006.01)N;B01F35/71(2022.01)N;B01F35/12(2022.01)N;B01F35/11(2022.01)N;
B01F35/90(2022.01)N;C02F101/30(2006.01)N
摘要
本发明属于生活污水处理技术领域，尤其是一种生活污水处理絮凝装置及其处理方法，现提出以下方案，包括絮凝筒。本发明通过设置有电机、中空转轴、中空搅拌杆、絮凝剂盒、添加泵、絮凝剂喷口、刮板、固定盘和滑块，打开添加泵通过吸入管吸取絮凝剂盒内的絮凝剂，而后通过输送管使絮凝剂输送到中空转轴内，同时启动电机带动中空转轴转动，转动过程中，絮凝剂通过中空搅拌杆上的絮凝剂喷口喷出，可以快速与污水进行混合，提高对污水处理效率，然后转动过程中刮板对絮凝剂筒内壁上的杂质进行刮除，防止在下次使用时，絮凝筒内的杂质对污水进行深度污染，转动过程中，固定盘上的滑块对固定板进行限位，保证固定板在转动过程中更加顺畅。
权利要求书

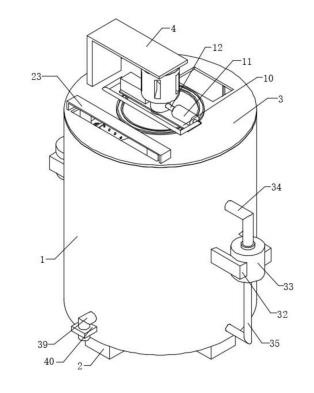

1.一种生活污水处理絮凝装置，包括絮凝筒(1)，其特征在于，所述絮凝筒(1)的顶部外壁固定连接有盖板(3)，且盖板(3)的顶部外壁固定连接有一号连接架(4)，且一号连接架(4)的一侧外壁固定连接有电机(5)，所述盖板(3)的一侧外壁开有一号安装孔，且一号安装孔的内壁通过轴承连接有中空转轴(6)，且中空转轴(6)的外壁等距离固定连接有中空搅拌杆(7)，且每个中空搅拌杆(7)的外壁均等距离开有絮凝剂喷口(8)，相对一侧的每个中空搅拌杆(7)的外壁固定连接有同一个刮板(9)，所述中空转轴(6)的外壁固定连接有固定板(10)，且固定板(10)的顶部外壁固定连接有添加泵(11)，且添加泵(11)的出口端通过输送管(12)连接于中空转轴(6)的内部，所述固定板(10)的顶部外壁固定连接有絮凝剂盒(13)，添加泵(11)的吸取端通过吸入管(14)连接于絮凝剂盒(13)的内部，所述盖板(3)的顶部外壁固定连接有固定盘(15)，且固定盘(15)的一侧外壁开有滑槽，且滑槽的内部固定连接有两个滑块(16)，滑块(16)的一侧外壁与固定板(10)的一侧外壁相连接，电机(5)的输出端与中空转轴(6)的外壁通过联轴器相连接。
2.根据权利要求1所述的一种生活污水处理絮凝装置，其特征在于，所述絮凝筒(1)的一侧外壁开有两个滑口，且两个滑口的内壁均固定连接有固定块(17)，两个固定块(17)的一侧外壁均固定连接有伸缩杆(18)，两个伸缩杆(18)的外壁均固定连接有连接杆(19)，两个连接杆(19)的一侧外壁均固定连接有两个伸缩弹簧(20)。
3.根据权利要求2所述的一种生活污水处理絮凝装置，其特征在于，所述絮凝筒(1)的内壁活动连接有过滤板(29)，且过滤板(29)的一侧外壁与伸缩弹簧(20)的外壁相连接。
4.根据权利要求1所述的一种生活污水处理絮凝装置，其特征在于，所述絮凝筒(1)的内壁固定连接有两个固定座(21)，且固定座(21)的顶部外壁均固定连接有两个振动电机(22)。
5.根据权利要求1所述的一种生活污水处理絮凝装置，其特征在于，所述盖板(3)的顶部外壁固定连接有二号连接架(23)，且二号连接架(23)的一侧外壁固定连接有两个伸缩气缸(24)，两个伸缩气缸(24)的外壁固定连接有同一个连通板(25)。
6.根据权利要求5所述的一种生活污水处理絮凝装置，其特征在于，所述连通板(25)的顶部外壁固定连接有水泵(26)，且水泵(26)的输水端通过水管(27)固定连接于连通板(25)的内部。
7.根据权利要求5所述的一种生活污水处理絮凝装置，其特征在于，所述连通板(25)的一侧外壁开有连个输水孔，且两个输水孔的内壁均固定连接有喷头(28)。
8.根据权利要求1所述的一种生活污水处理絮凝装置，其特征在于，所述絮凝筒(1)的外壁固定连接有多个三号连接架(32)，且相同一侧的两个三号连接架(32)的一侧外壁固定连接有同一个鼓气机(33)，絮凝筒(1)的外壁开有两个鼓气口，两个鼓气口的内壁均固定连接有伸缩管(36)，两个伸缩管(36)的外壁均固定连接有鼓气板(37)，两个鼓气板(37)的一侧外壁均等距离开有鼓气孔(38)。
9.根据权利要求8所述的一种生活污水处理絮凝装置，其特征在于，所述絮凝筒(1)的底部内壁固定连接有加热板(30)，鼓气机(33)的吸气端通过连接管(35)连接于加热板(30)的内部，鼓气机(33)的出气端通过鼓气管(34)连接于伸缩管(36)的内壁，加热板(30)的外壁开有通气孔，通气孔的内壁固定连接有通气管(31)，絮凝筒(1)的外壁开有排水孔，排水孔的内壁固定连接有排水管(39)，排水管(39)的外壁通过法兰连接有阀门(40)，絮凝筒(1)的底部外壁等距离固定连接有固定底座(2)。
10.一种生活污水处理絮凝的处理方法，应用于如权利要求1-9任一所述的一种生活污水处理絮凝装置，其特征在于，所述处理方法包括以下步骤：S1：打开添加泵(11)通过吸入管(14)吸取絮凝剂盒(13)内的絮凝剂，而后通过输送管(12)使絮凝剂输送到中空转轴(6)内，同时启动电机(5)带动中空转轴(6)转动，转动过程中，絮凝剂通过中空搅拌杆(7)上的絮凝剂喷口(8)喷出，可以加快絮凝剂与污水进行混合。S2：中空转轴(6)转动过程中带动刮板(9)对絮凝筒(1)内壁的絮凝物进行刮除，固定盘(15)上的滑块(16)对固定板(10)进行限位，保证固定板(10)转动时的顺畅。
发明内容
本发明提出的一种生活污水处理絮凝装置，包括絮凝筒，所述絮凝筒的顶部外壁固定连接有盖板，且盖板的顶部外壁固定连接有一号连接架，且一号连接架的一侧外壁固定连接有电机，所述盖板的一侧外壁开有一号安装孔，且一号安装孔的内壁通过轴承连接有中空转轴，且中空转轴的外壁等距离固定连接有中空搅拌杆，且每个中空搅拌杆的外壁均等距离开有絮凝剂喷口，相对一侧的每个中空搅拌杆的外壁固定连接有同一个刮板，所述中空转轴的外壁固定连接有固定板，且固定板的顶部外壁固定连接有添加泵，且添加泵的出口端通过输送管连接于中空转轴的内部，所述固定板的顶部外壁固定连接有絮凝剂盒，添加泵的吸取端通过吸入管连接于絮凝剂盒的内部，所述盖板的顶部外壁固定连接有固定盘，且固定盘的一侧外壁开有滑槽，且滑槽的内部固定连接有两个滑块，滑块的一侧外壁与固定板的一侧外壁相连接，电机的输出端与中空转轴的外壁通过联轴器相连接。
优选地，所述絮凝筒的一侧外壁开有两个滑口，且两个滑口的内壁均固定连接有固定块，两个固定块的一侧外壁均固定连接有伸缩杆，两个伸缩杆的外壁均固定连接有连接杆，两个连接杆的一侧外壁均固定连接有两个伸缩弹簧。
优选地，所述絮凝筒的内壁活动连接有过滤板，且过滤板的一侧外壁与伸缩弹簧的外壁相连接。
优选地，所述絮凝筒的内壁固定连接有两个固定座，且固定座的顶部外壁均固定连接有两个振动电机。
优选地，所述盖板的顶部外壁固定连接有二号连接架，且二号连接架的一侧外壁固定连接有两个伸缩气缸，两个伸缩气缸的外壁固定连接有同一个连通板。
优选地，所述连通板的顶部外壁固定连接有水泵，且水泵的输水端通过水管固定连接于连通板的内部。
优选地，所述连通板的一侧外壁开有连个输水孔，且两个输水孔的内壁均固定连接有喷头。
优选地，所述絮凝筒的外壁固定连接有多个三号连接架，且相同一侧的两个三号连接架的一侧外壁固定连接有同一个鼓气机，絮凝筒的外壁开有两个鼓气口，两个鼓气口的内壁均固定连接有伸缩管，两个伸缩管的外壁均固定连接有鼓气板，两个鼓气板的一侧外壁均等距离开有鼓气孔。
优选地，所述絮凝筒的底部内壁固定连接有加热板，鼓气机的吸气端通过连接管连接于加热板的内部，鼓气机的出气端通过鼓气管连接于伸缩管的内壁，加热板的外壁开有通气孔，通气孔的内壁固定连接有通气管，絮凝筒的外壁开有排水孔，排水孔的内壁固定连接有排水管，排水管的外壁通过法兰连接有阀门，絮凝筒的底部外壁等距离固定连接有固定底座。
一种生活污水处理絮凝的处理方法，应用于上述所述的一种生活污水处理絮凝装置，所述处理方法包括以下步骤：
S1：打开添加泵通过吸入管吸取絮凝剂盒内的絮凝剂，而后通过输送管使絮凝剂输送到中空转轴内，同时启动电机带动中空转轴转动，转动过程中，絮凝剂通过中空搅拌杆上的絮凝剂喷口喷出，可以加快絮凝剂与污水进行混合。
S2：中空转轴转动过程中带动刮板对絮凝筒内壁的絮凝物进行刮除，固定盘上的滑块对固定板进行限位，保证固定板转动时的顺畅。
本发明中的有益效果为：
1、通过设置有电机、中空转轴、中空搅拌杆、絮凝剂盒、添加泵、絮凝剂喷口、刮板、固定盘和滑块，打开添加泵通过吸入管吸取絮凝剂盒内的絮凝剂，而后通过输送管使絮凝剂输送到中空转轴内，同时启动电机带动中空转轴转动，转动过程中，絮凝剂通过中空搅拌杆上的絮凝剂喷口喷出，可以快速与污水进行混合，提高对污水处理效率，然后转动过程中刮板对絮凝剂筒内壁上的杂质进行刮除，防止在下次使用时，絮凝筒内的杂质对污水进行深度污染，转动过程中，固定盘上的滑块对固定板进行限位，保证固定板在转动过程中更加顺畅。
2、通过设置有振动电机、伸缩杆、伸缩弹簧和过滤板，在对污水进行过滤时，振动电机带动过滤板进行振动，防止污水里的杂质堵塞住过滤板，增加污水过滤的的排放时间，伸缩弹簧具有伸缩性，加大过滤板的振动，而后通过调节伸缩杆使过滤板调节至上方，可以对过滤板上的絮凝物进行清理，防止絮凝物对二次使用该装置时造成深度污染。
3、通过设置有伸缩气缸、连通板、水泵和喷头，在对絮凝的污水排放后，调节伸缩气缸使连通板向下移动，移动过程中同时启动水泵，水泵通过水管对连通板内输水，而后通过喷头对中空转轴和中空搅拌杆上沾附的絮凝物进行清洗使其脱落在过滤板上，防止在二次搅拌过程中，残留的絮凝物深度污染絮凝筒内的污水。
4、通过设置有鼓气机、伸缩管、鼓气板和鼓气孔，在对处理的生活污水进行加热时，打开鼓气机通过连接管对加热板内部的热气进行吸取，而后通过伸缩管上的鼓气板上的鼓气孔对絮凝筒上方的污水进行加热，可以加快对絮凝剂和污水的混合过程，同时该伸缩管可以对鼓气板进行角度调节，可以对絮凝筒上方的污水各个角度进行加热处理。
（发明人：刘义林;王军华;毛润东;袁康杰）
