公布日：2022.09.06
申请日：2022.07.07
分类号：B02C18/00(2006.01)I;B02C18/14(2006.01)I;B02C23/10(2006.01)I;B02C25/00(2006.01)I;B01F33/83(2022.01)I
摘要
本发明涉及污水处理及环保设备技术领域，尤其涉及一种生活污水杂物智能粉碎装置及处理方法；垃圾粉碎组件安装在斜坡进料仓的下端，低俗搅拌组件伸入吊装在蓄水箱的上壁；斜坡进料仓与蓄水箱之间通过垃圾粉碎组件连通；斜坡进料仓的上端侧壁开设进水管，进水管的下方设置有进水液位控制器；蓄水箱的下端内壁开设有排污口，蓄水箱靠近斜坡进料仓一侧的内壁上设置有蓄水液位控制器；本发明结构较为紧凑、占用空间小、制造成本不高，为用户节省大量费用；大大降低了人工成本；同时也解决了一些地下场所洗漱间比化粪池低或者比污水管网更低无法排污水的问题，更适合于公共场所，污水中杂物不可控，对水泵伤害较大的场景。
权利要求书

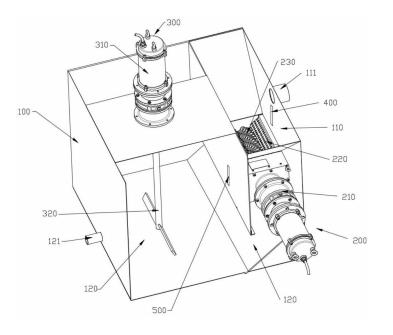

1.一种生活污水杂物智能粉碎装置，其特征在于，包括装置箱体(100)、低速搅拌组件(300)和垃圾粉碎组件(200)；所述装置箱体(100)分为斜坡进料仓(110)和蓄水箱(120)；所述垃圾粉碎组件(200)安装在斜坡进料仓(110)的下端，所述低俗搅拌组件(300)伸入吊装在蓄水箱(120)的上壁；所述斜坡进料仓(110)与蓄水箱(120)之间通过垃圾粉碎组件(200)连通；所述斜坡进料仓(110)的上端侧壁开设进水管(111)，所述进水管(111)的下方设置有进水液位控制器(400)；所述蓄水箱(120)的下端内壁开设有排污口(121)，所述蓄水箱(120)靠近斜坡进料仓(110)一侧的内壁上设置有蓄水液位控制器(500)；所述进水液位控制器(400)、蓄水液位控制器(500)、低速搅拌组件(300)和垃圾粉碎组件(200)均与外部电控箱连接；所述外部电控箱内远程控制系统，与工作人员手持终端连接。
2.根据权利要求1所述的一种生活污水杂物智能粉碎装置，其特征在于，所述斜坡进料仓(110)的底部设置有导流板(120)，所述导流板(120)设置在垃圾粉碎组件(200)下方。
3.根据权利要求1所述的一种新能源汽车用高压线束注塑件，其特征在于，所述垃圾粉碎组件(200)组件包括高速驱动电机(210)、侧滤斜板(220)和破碎刀组(230)；所述高速驱动电机(210)固定在斜坡进料仓(110)外部，其输出端伸入斜坡进料仓(110)连接并驱动破碎刀座(230)；所述侧滤斜板(220)设置在破碎刀组(230)两侧。
4.根据权利要求1所述的一种新能源汽车用高压线束注塑件，其特征在于，所述低速搅拌组件(300)包括搅拌驱动电机(310)和搅拌桨(320)。
5.一种生活污水杂物智能粉碎处理方法，其特征在于，应用于权利要求1-4任一项所述的处理装置，包括如下步骤：S1、污水由进水管进入斜坡进料仓内；S2、通过斜坡进料仓内的进水液位控制器污水是否淤积；如无污水淤积，污水进入蓄水箱；S21、污水淤积，液位升高触发进水液位控制器，驱动垃圾粉碎组件，进行循环粉碎破碎工作；S22、垃圾粉碎破水后，随污水进入蓄水箱；S3、无杂质污水和垃圾粉碎后污水进入蓄水箱后，蓄水液位控制器检测蓄水箱液位高度，驱动低速搅拌组件；S4、污水在蓄水箱内被搅动防止淤积，外部泵体配合外部电控箱通过排污口，抽排污水；待蓄水箱液位下降，停止排水工作。
6.根据权利要求1所述的一种生活污水杂物智能粉碎处理方法，其特征在于，所述S21中，遇到硬物导致垃圾粉碎组件无法转动，外部电控箱检测电流异常，进行垃圾粉碎组件翻转正转循环。
发明内容
本发明目的是在于提供结构简单，快速装配搭建，防水防尘效果好的注塑连接件。
一种生活污水杂物智能粉碎装置，包括装置箱体、低速搅拌组件和垃圾粉碎组件；所述装置箱体分为斜坡进料仓和蓄水箱；所述垃圾粉碎组件安装在斜坡进料仓的下端，所述低俗搅拌组件伸入吊装在蓄水箱的上壁；所述斜坡进料仓与蓄水箱之间通过垃圾粉碎组件连通；
所述斜坡进料仓的上端侧壁开设进水管，所述进水管的下方设置有进水液位控制器；所述蓄水箱的下端内壁开设有排污口，所述蓄水箱靠近斜坡进料仓一侧的内壁上设置有蓄水液位控制器；所述进水液位控制器、蓄水液位控制器、低速搅拌组件和垃圾粉碎组件均与外部电控箱连接；所述外部电控箱内远程控制系统，与工作人员手持终端连接；
进一步的，所述斜坡进料仓的底部设置有导流板，所述导流板设置在垃圾粉碎组件下方；
进一步的，所述垃圾粉碎组件组件包括高速驱动电机、侧滤斜板和破碎刀组；所述高速驱动电机固定在斜坡进料仓外部，其输出端伸入斜坡进料仓连接并驱动破碎刀座；所述侧滤斜板设置在破碎刀组两侧；
进一步的，所述低速搅拌组件包括搅拌驱动电机和搅拌桨；
一种生活污水杂物智能粉碎处理方法，其特征在于，应用于上述的处理装置，包括如下步骤：
S1、污水由进水管进入斜坡进料仓内；
S2、通过斜坡进料仓内的进水液位控制器污水是否淤积；如无污水淤积，污水进入蓄水箱；
S21、污水淤积，液位升高触发进水液位控制器，驱动垃圾粉碎组件，进行循环粉碎破碎工作；
S22、垃圾粉碎破水后，随污水进入蓄水箱；
S3、无杂质污水和垃圾粉碎后污水进入蓄水箱后，蓄水液位控制器检测蓄水箱液位高度，驱动低速搅拌组件；
S4、污水在蓄水箱内被搅动防止淤积，外部泵体配合外部电控箱通过排污口，抽排污水；待蓄水箱液位下降，停止排水工作；
进一步的，所述S21中，遇到硬物导致垃圾粉碎组件无法转动，外部电控箱检测电流异常，进行垃圾粉碎组件翻转正转循环。
本发明结构较为紧凑、占用空间小、制造成本不高，可为用户节省大量的维护和维修排污泵费用；可实现全天24小时自动运行，无人值守，如运用到地铁等底下项目中，一个维护人员可通过远程终端软件监控多条线路的污水粉碎和提升设备的运行情况，大大降低了人工成本；同时也解决了一些地下场所洗漱间比化粪池低或者比污水管网更低无法排污水的问题，更适合于公共场所，污水中杂物不可控，对水泵伤害较大的场景。
（发明人：陈方;杨超;朱鸣苏）
