公布日：2022.11.08
申请日：2022.07.21
分类号：C02F3/02(2006.01)I;C02F3/28(2006.01)I;C02F3/30(2006.01)I;C02F3/32(2006.01)I
摘要
本申请公开了一种含少量养殖废水的农村生活污水处理及资源化系统。该农村生活污水处理及资源化系，按照污水流动处理方向包括依次连通的调节池、水解酸化池、ABR池、溢流坡道、蚯蚓生态滤池、人工湿地。本发明将农村常见的废弃木头、砖块、煤渣、锯末、粮食壳、吸水石等作为生态滤池和人工湿地的填料，降低工程成本，且具备良好的去污能力。本申请设置阶梯状的溢流坡道，并在生态滤池设置布水槽和穿孔管，生态滤池采用间歇进水，生态滤池面层培育蚯蚓，通过多种无动力增氧手段，大大提高污染物去除效果。本申请对于含少量养殖废水的农村生活污水，运维费用低，处理效果好，出水农田回用，节约水资源。
权利要求书
1.一种含少量养殖废水的农村生活污水处理及资源化系统，其特征在于，按照污水流动处理方向包括依次连通的调节池、水解酸化池、ABR池、溢流坡道、蚯蚓生态滤池、人工湿地。
2.根据权利要求1所述农村生活污水处理及资源化系统，其特征在于，所述溢流坡道呈阶梯状。
3.根据权利要求1所述农村生活污水处理及资源化系统，其特征在于，所述蚯蚓生态滤池的池体上方被配置有布水槽。
4.根据权利要求1所述农村生活污水处理及资源化系统，其特征在于，所述所述蚯蚓生态滤池的滤料为卵石、废砖块、废木头、砾石、石英砂中的至少2种。
5.根据权利要求1所述农村生活污水处理及资源化系统，其特征在于，所述人工湿地的填料为卵石、废砖块、废木头、吸水石、砾石、种植土等的至少2种。
6.根据权利要求1所述农村生活污水处理及资源化系统，其特征在于，所述蚯蚓生态滤池的池体内部被配置有穿孔管。
7.根据权利要求1所述农村生活污水处理及资源化系统，其特征在于，所述调节池的池体底部被配置有沉泥孔，所述池体的底面朝所述沉泥孔方向成3‰坡度。
8.根据权利要求1所述农村生活污水处理及资源化系统，其特征在于，所述ABR池的池体顶部连通有沼气收集装置。
发明内容
有鉴于此，本申请提供一种含少量养殖废水的农村生活污水处理及资源化系统，投资及运维费用低、管理简单、处理效果好。

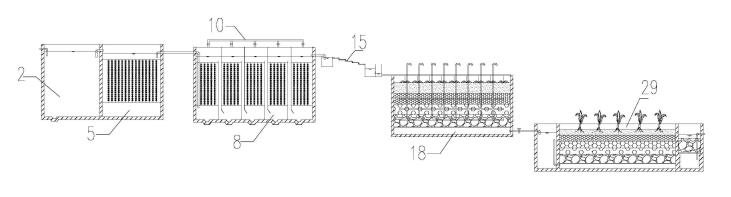

本申请提供一种含少量养殖废水的农村生活污水处理及资源化系统，按照污水流动处理方向包括依次连通的调节池、水解酸化池、ABR池、溢流坡道、蚯蚓生态滤池、潜流人工湿地。
可选地，所述溢流坡道呈阶梯状。
可选地，所述蚯蚓生态滤池的池体上方被配置有布水槽。
可选地，所述所述蚯蚓生态滤池的滤料为卵石、废砖块、废木头、砾石、石英砂中的至少2种。
可选地，所述潜流人工湿地的填料为卵石、废砖块、废木头、吸水石、砾石、种植土等的至少2种。
可选地，所述蚯蚓生态滤池的池体内部被配置有穿孔管。
可选地，所述调节池的池体底部被配置有沉泥孔，所述池体的底面朝所述沉泥孔方向成3‰坡度。
可选地，所述ABR池的池体顶部连通有沼气收集装置。
与相关技术相比，本申请具有以下有益效果：
(1)完全利用地形坡度，无需外动力，日常维护仅为每年2-4次的清掏和植物收割，基本无运行成本。
(2)废物利用，资源回收。本发明将农村常见的废弃木头、砖块、煤渣、锯末、粮食壳、吸水石等作为生态滤池和人工湿地的填料，降低工程成本，且具备良好的去污能力；同时，将ABR反应池内产生的沼气进行回收，利用于炊事，节约能源，创造收益。
(3)无动力增氧，大大提高污染物去除效果。本发明采用了多种无动力增氧措施：①溢流坡道采用阶梯型布水，布水阶梯上均匀设置凸起，在有限的流程内尽可能增大污水与氧气的接触面；②生态滤池的采用无压均匀布水，污水通过布水槽滴漏的形式布水时，以小液滴的状态在空气中充分与氧气接触；③池体内部均匀布设穿孔管，提升滤池内部氧含量；④生态滤池采用间歇进水、全落干形式，污水在渗落过程中，与空气和生物膜不断地进行三相接触，提高氨氮转化效率和有机物削减负荷；⑤生态滤池面层培育蚯蚓，蚯蚓在土壤层上下攀爬觅食，疏通了滤床，提高了滤床氧含量。
(4)对于含少量养殖废水的农村生活污水，处理效果好，出水农田回用，节约水资源。
（发明人：陈启会;吕清;张安鹏;杨发文;田靓;李书元）
